12kV yopiq SF6 yukni ajratish kaliti

12kV yopiq SF6 yukni ajratish kaliti (model FLN36-12D) ixcham ichki quvvat taqsimlash tizimlari uchun mo'ljallangan o'rta kuchlanishli kommutatsiya moslamasi. U muhrlangan SF6 gaz izolyatsiyasi kamerasida yukni almashtirish va topraklama funktsiyalarini birlashtiradi, bu tez-tez ishlash sharoitida barqaror dielektrik ishlash va ishonchli yoyni yo'q qilishni ta'minlaydi.

U ko'pincha halqali asosiy bloklarda (RMU), metall bilan o'ralgan kommutatorlarda, gaz izolyatsiyalangan kommutatorlarda (GIS) va prefabrik podstansiyalarda qo'llaniladi. Bu noto'g'ri uchastkalarni izolyatsiya qilish, xavfsiz texnik xizmat ko'rsatishni ta'minlash va umumiy tarqatish tarmog'ining ishonchliligini oshirishda asosiy rol o'ynaydi.

Mahsulotga umumiy nuqtai

12 kV toifadagi tarqatish tizimlari uchun ishlab chiqarilgan ushbu kalit xavfsiz va ko'rinadigan izolyatsiyani ta'minlaydigan uch pozitsiyali tuzilmani ("yaqin - ochiq - tuproq") qabul qiladi. Muhrlangan SF6 tank dizayni atrof-muhitga ta'sirni kamaytiradi va yuqori namlik yoki changli ichki muhitda ham uzoq muddatli izolyatsiya barqarorligini ta'minlaydi.

Amaliy ilovalarda,12kV yopiq SF6 yukni ajratish kalitisanoat nimstansiyalarida, kommunal tarqatish xonalarida va ixcham elektr panellarida keng qo'llaniladi, bu erda makonni optimallashtirish va foydalanish xavfsizligi muhim talablardir.

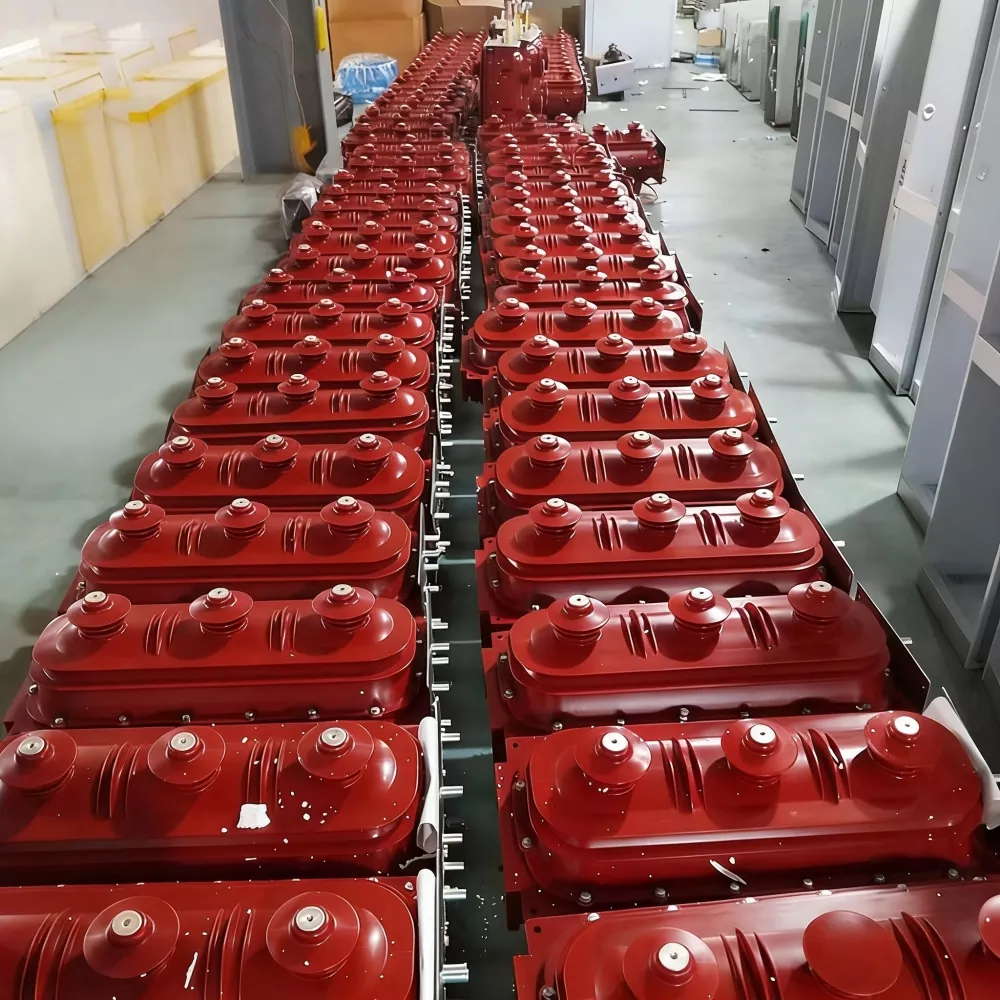

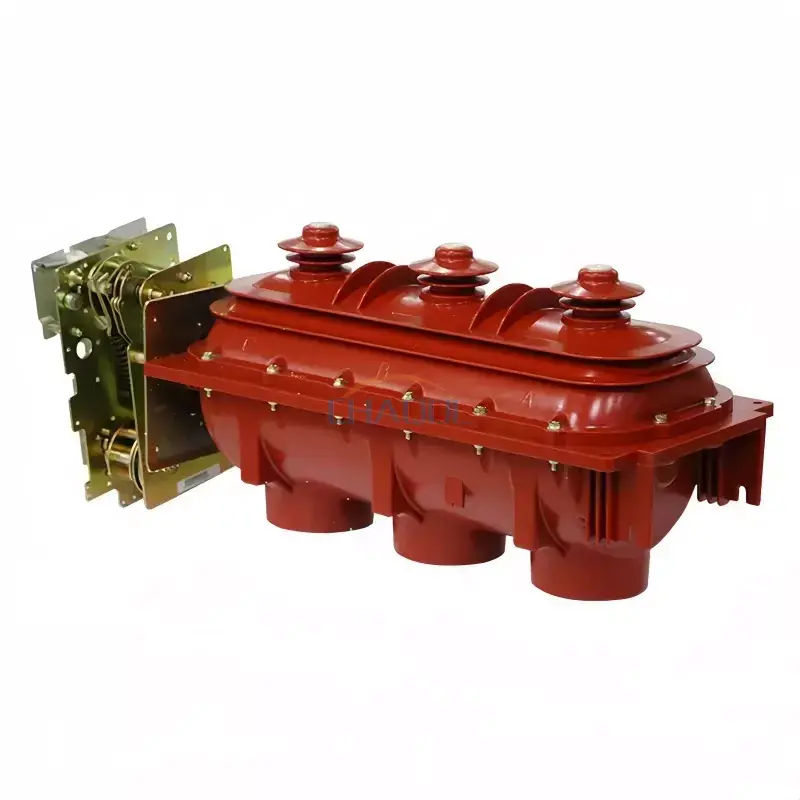

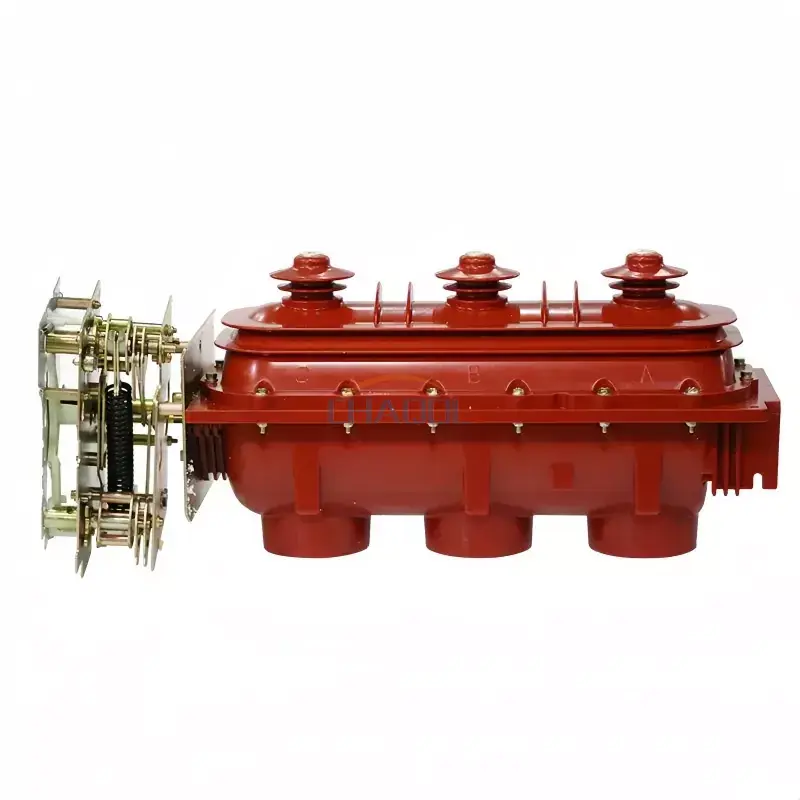

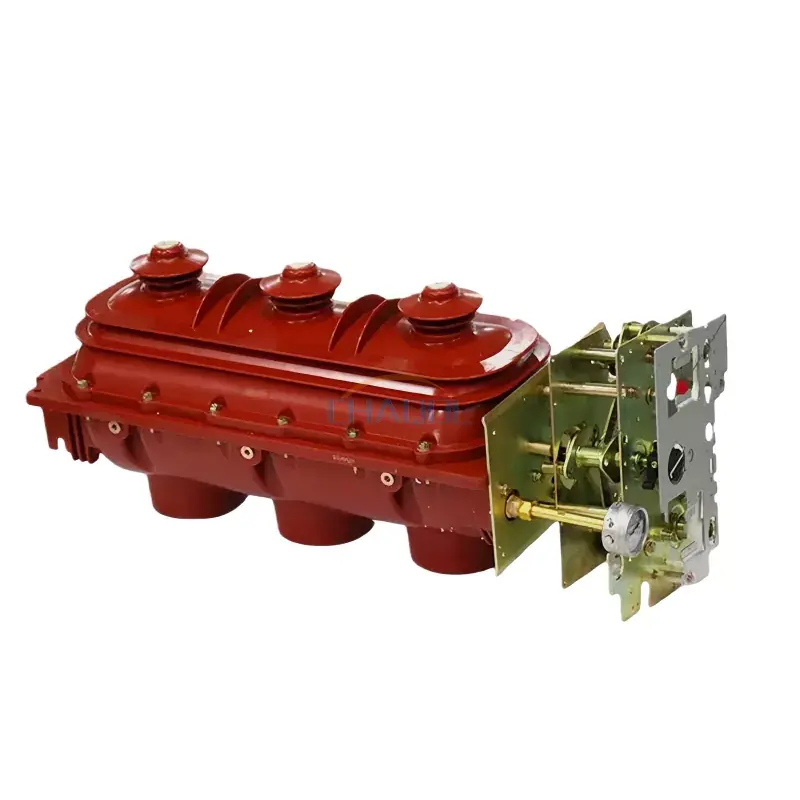

Haqiqiy mahsulot fotosuratlari

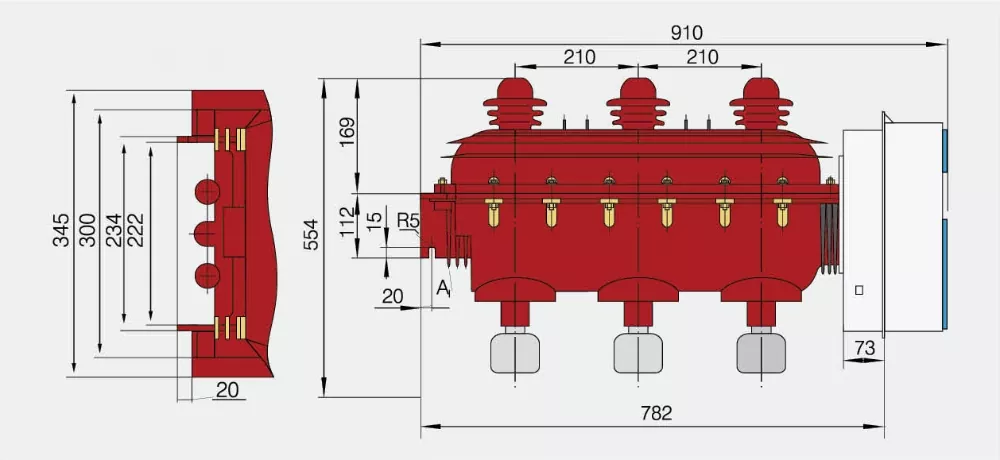

Mahsulot o'lchamlari diagrammasi

Texnik afzalliklari

ning asosiy afzalliklaridan biri12kV yopiq SF6 yukni ajratish kalitiuning to'liq muhrlangan gazli izolyatsiyalangan tuzilishi bo'lib, u o'tkazuvchi komponentlarda oksidlanish va ifloslanish xavfini kamaytiradi. Bu xizmat muddatini sezilarli darajada yaxshilaydi va texnik xizmat ko'rsatish chastotasini kamaytiradi.

Kommutatsiya tizimi yuqori dielektrik quvvat uchun optimallashtirilgan bo'lib, yuqori voltli sigortalar yoki himoya o'rni bilan birlashganda yuk oqimlarini xavfsiz uzish va qisqa tutashuvdan himoya qilishni muvofiqlashtirish imkonini beradi.

Bundan tashqari, u barqaror ishlash momenti bilan barqaror mexanik ishlashni taklif etadi, bu esa uni tarqatish avtomatizatsiyasi muhitida takroriy almashtirish uchun mos qiladi.

Texnik parametrlar

Sug'urtaning texnik parametrlari

Ilova stsenariylari

The12kV yopiq SF6 yukni ajratish kalitiikkilamchi taqsimlash tarmoqlarida, sanoat energiya tizimlarida va ixcham podstansiya echimlarida keng qo'llaniladi. Bu, ayniqsa, tez-tez almashtirish operatsiyalari, yuqori xavfsizlik izolyatsiyasi va ixcham o'rnatish joyini talab qiladigan ilovalar uchun javob beradi.

Oddiy foydalanish holatlariga halqali asosiy bloklar, yig'ma podstansiyalar, shahar taqsimlash markazlari va qayta tiklanadigan energiyani yig'ish tizimlari kiradi.

TSS

1-savol: Asosiy funktsiya nima?
Javob: U yuk oqimini almashtirish, noto'g'ri uchastkalarni izolyatsiya qilish va 12 kV o'rta kuchlanishli ichki tarqatish tizimlarida xavfsiz xizmat ko'rsatishni ta'minlash uchun ishlatiladi. Muhrlangan SF6 strukturasi barqaror yoyni yo'q qilish va uzoq xizmat muddatini ta'minlaydi.

2-savol: 12kV yopiq SF6 yukni ajratish kaliti odatda qayerda ishlatiladi?
Javob: U ixcham dizayn va yuqori ishonchlilik talab qilinadigan halqali asosiy bloklarda (RMU), gaz izolyatsiyalangan kommutatorlarda, prefabrik podstansiyalarda va sanoat tarqatish tizimlarida keng qo'llaniladi.

3-savol: SF6 izolyatsiya texnologiyasining afzalliklari qanday?
Javob: SF6 gazi mukammal dielektrik quvvati va yoyni o'chirish qobiliyatini taklif etadi, bu kommutatsiya xavfsizligini yaxshilaydi, texnik xizmat ko'rsatish ehtiyojlarini kamaytiradi va o'rta kuchlanishli tizimlarda ish barqarorligini oshiradi.

4-savol: U himoya sigortalari bilan ishlay oladimi?
Javob: Ha, qisqa tutashuvdan himoya qilish va tarqatish tarmoqlarida tizimni muvofiqlashtirishni yaxshilash uchun odatda yuqori voltli sigortalar bilan birlashtiriladi.

5-savol: Ushbu uskuna tez-tez almashtirish operatsiyalari uchun mos keladimi?
Javob: Ha, u sanoat va kommunal energiya tizimlarida tez-tez ishlash stsenariylari uchun mo'ljallangan, uzoq muddatli foydalanishda barqaror mexanik va elektr ish faoliyatini ta'minlaydi.
