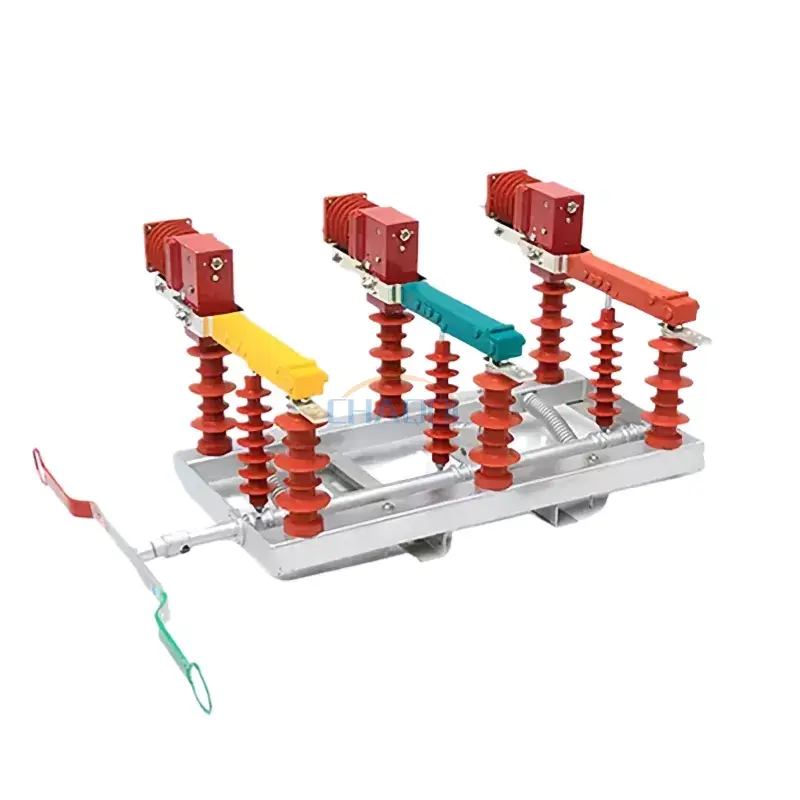

Ushbu tashqi yuqori kuchlanishli yuk kaliti o'rta kuchlanishli tarqatish tarmoqlarida ishonchli kommutatsiya va himoya qilish uchun ishlab chiqilgan. Mexanik izolyatsiyalash tizimi bilan birlashtirilgan vakuumli yoyni o'chirish strukturasi bilan ishlab chiqilgan bo'lib, u yuk va nosozlik sharoitida barqaror uzilish ishlashini ta'minlaydi. U kommunal xizmatlar, sanoat korxonalari, tog'-kon inshootlari va kimyoviy infratuzilma uchun energiya taqsimlash tizimlarida keng qo'llaniladi, bu erda operatsion xavfsizligi va uzluksizligi muhim ahamiyatga ega.
Mahsulot ustunga o'rnatilgan yoki podstansiya konfiguratsiyasiga o'rnatishni osonlashtiradigan modulli strukturaviy sxemani qabul qiladi. Uning muhrlangan izolyatsiya tizimi namlik, chang va harorat o'zgarishi sharoitida barqaror ishlashga imkon beruvchi atrof-muhitga moslashishni yaxshilaydi. Amaliy muhandislik dasturlarida tashqi yuqori kuchlanishli yuk kaliti ko'pincha halqali asosiy bloklarda va tarqatish avtomatizatsiya tizimlarida kalit kommutatsiya moslamasi sifatida ishlatiladi.
|
Loyiha nomi |
Parametr qiymati |
|
|
Nominal kuchlanish |
12KV |
|
|
Nominal chastota |
50Hz |
|
|
Nominal oqim |
630A |
|
|
Nominal faol yukning uzilish oqimi |
630A |
|
|
Nominal yopiq konturli uzilish oqimi |
630A |
|
|
Nominal faol yukning uzilish oqimining 5% |
31,5A |
|
|
Nominal kabelni zaryadlash va uzilish oqimi |
10A |
|
|
Nominal yuksiz transformatorning uzilish qobiliyati |
1600 KVA |
|
|
Kondensator bankining nominal uzilish oqimi |
100A |
|
|
1 daqiqali quvvat chastotasiga chidamli kuchlanish |
42/48KV |
|
|
Chaqmoq impulsiga chidamli kuchlanish |
75/85KV |
|
|
Nominal qisqa muddatli qarshilik oqimi (issiqlik barqarorligi) |
20KA |
|
|
Nominal qisqa tutashuv davomiyligi |
4S |
|
|
Nominal cho'qqiga chidamli oqim (dinamik barqarorlik) |
50KA |
|
|
Nominal qisqa tutashuv oqimi |
50KA |
|
|
Mexanik hayot |
10000m |
|
|
Vakuumli yoyni o'chirish kontaktlarining ruxsat etilgan aşınma qalinligi |
1 mm |
|
|
Qo'lda ishlaydigan moment |
≤200N.m |
|
|
Vakuum to'xtatuvchini yig'ish va sozlash |
Aloqa bo'shlig'i |
5±1 mm |
|
O'rtacha almashtirish tezligi |
1,1±0,2m/s |
|
|
Uch fazali o'chirish bir vaqtning o'zida emas |
＜5ms |
|
|
Uch fazali kommutatsiya sinxronlashtirilmaydi |
＜2ms |
|
|
Yergacha bo'lgan masofa |
＞200 mm |
|
|
Asosiy zanjir qarshiligi |
≤150mŌ |
|
Tarqatishni avtomatlashtirish tizimlarida tashqi yuqori kuchlanishli yuk kaliti odatda seksiyali kommutatsiya va nosozliklarni izolyatsiya qilishni ta'minlash uchun qutbga o'rnatilgan liniyalarga yoki ixcham podstansiyalarga o'rnatiladi. U qo'lda va motorli boshqaruvni qo'llab-quvvatlaydi, bu uni an'anaviy tarmoqlar va aqlli tarmoqni yangilash uchun mos qiladi.
Texnik xizmat ko'rsatish nuqtai nazaridan, u muhrlangan struktura va aşınmaya bardoshli kontaktlar bilan ishlab chiqilgan bo'lib, tez-tez xizmat ko'rsatishga bo'lgan ehtiyojni kamaytiradi va uzoq muddatli foydalanishda hayot aylanishining iqtisodiy samaradorligini oshiradi.
1-savol: Tashqi makon yuqori kuchlanishli yuk kaliti qayerda tez-tez ishlatiladi?
Javob: U 10kV–12kV taqsimlash tizimlarida, jumladan, sanoat korxonalari, kon maydonchalari, podstansiyalar va qishloq elektr tarmoqlarini yuklarni almashtirish va nosozliklarni izolyatsiya qilish uchun yangilashda keng qo'llaniladi.
2-savol: Bu masofaviy ishlashni qo'llab-quvvatlay oladimi?
Javob: Ha, u avtomatlashtirilgan tarqatish tarmoqlariga integratsiya qilish uchun elektr aktuator va masofadan boshqarish moduli bilan jihozlanishi mumkin.
3-savol: Ushbu uskunaga qanday texnik xizmat ko'rsatish talab qilinadi?
Javob: Yopiq va vakuumli yoyni o'chirish dizayni tufayli muntazam parvarishlash minimal, asosan terminallar va ish mexanizmining holatini davriy tekshirish.
