24kV yon tomonga o'rnatilgan vakuumli o'chirgich

The24kV yon tomonga o'rnatilgan vakuumli o'chirgich(Model: ZN63A (VS1)-24) 24 kV nominal kuchlanishli uch fazali o'zgaruvchan tok 50 Gts quvvat tizimlari uchun mo'ljallangan, yuqori samarali ichki o'rta kuchlanishli o'chirgich. U ishlaydigan mexanizm va vakuum to'xtatuvchini ixcham tuzilishga birlashtiradi, podstansiyalar, elektr stantsiyalari, sanoat ob'ektlari va energiya taqsimlash tizimlari uchun ishonchli himoya, kommutatsiya va nazoratni ta'minlaydi. To'xtatuvchining har xil kommutator konfiguratsiyasini qondirish uchun mahkam o'rnatilgan va tortib olinadigan versiyalarida mavjud.

Ilg'or vakuumli uzilish texnologiyasi, yuqori mexanik chidamlilik va past texnik talablarga ega bo'lgan ushbu o'chirgich tez-tez almashtirish operatsiyalarini o'z ichiga olgan ilovalar uchun idealdir. U metallurgiya, tog'-kon sanoati, kimyo zavodlari, ko'mir sanoati, kommunal podstansiyalar va qayta tiklanadigan energiya loyihalarida keng qo'llaniladi, bu erda xavfsiz va ishonchli energiya taqsimoti zarur.

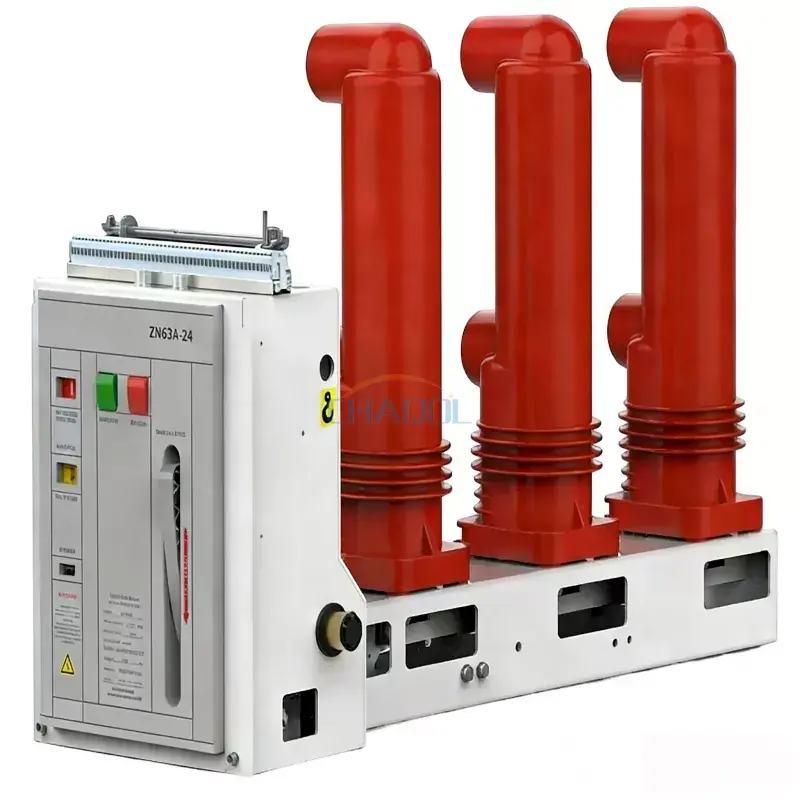

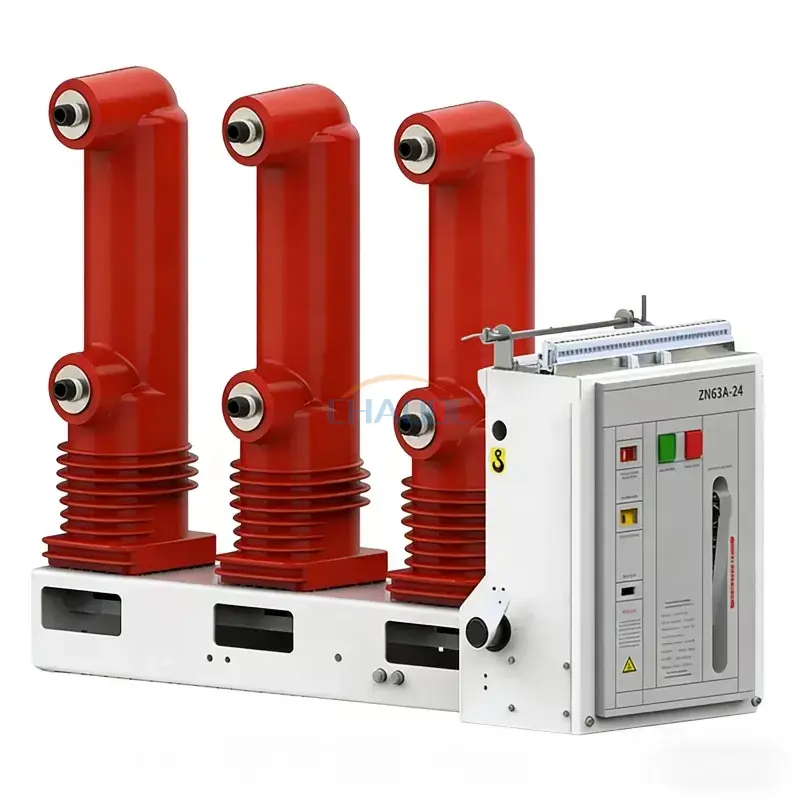

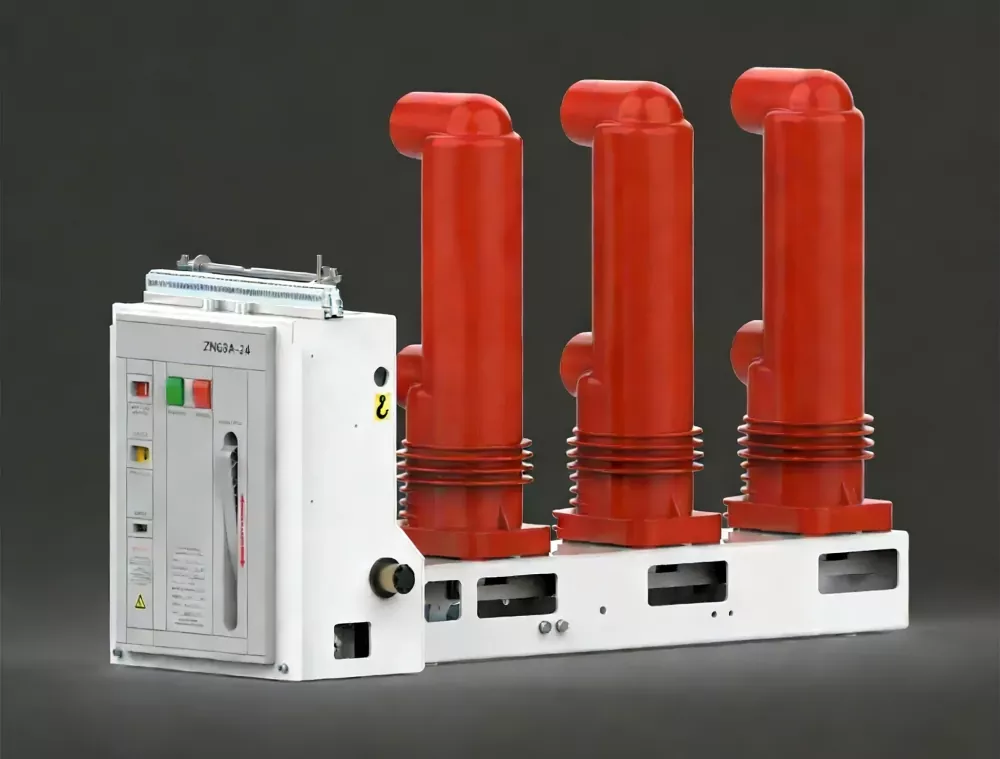

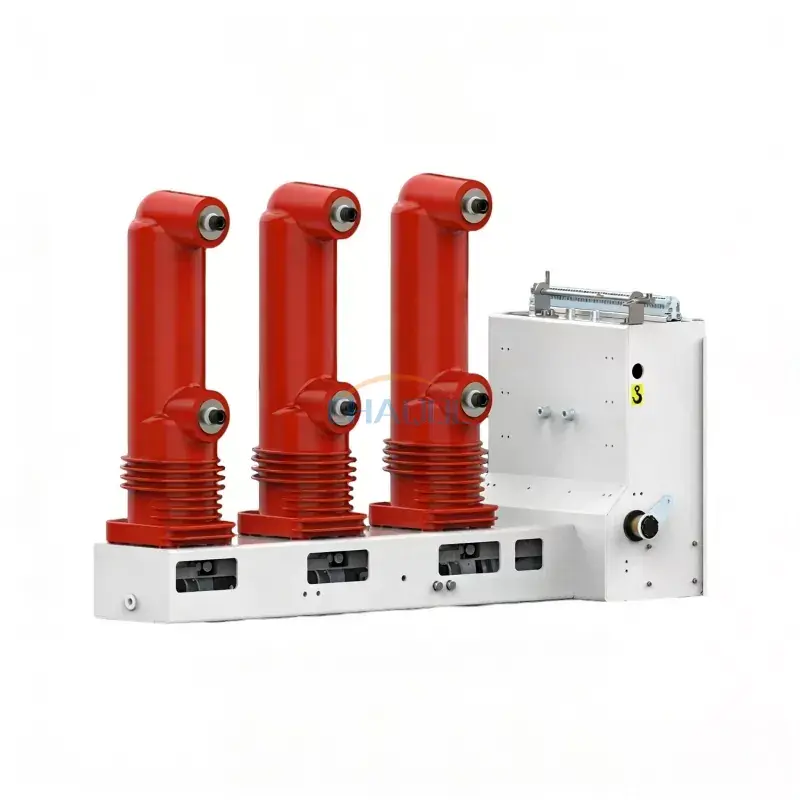

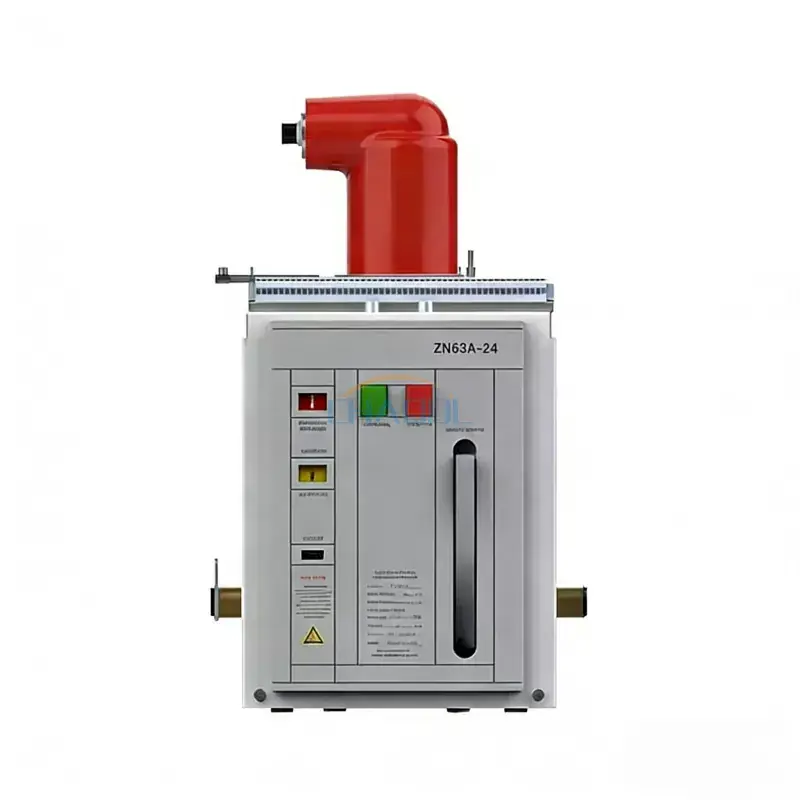

Mahsulot ko'rinishi

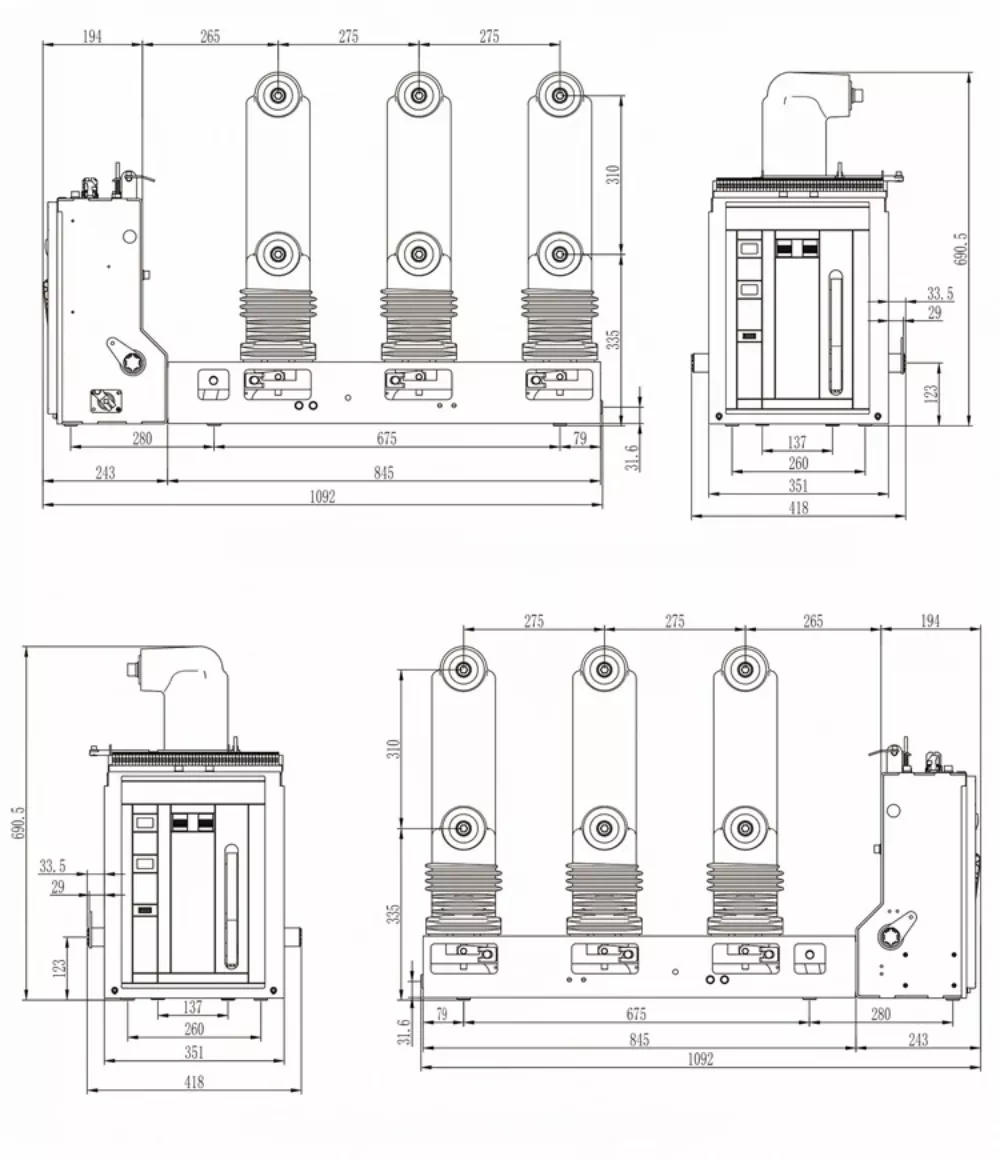

O'lchovlar diagrammasi

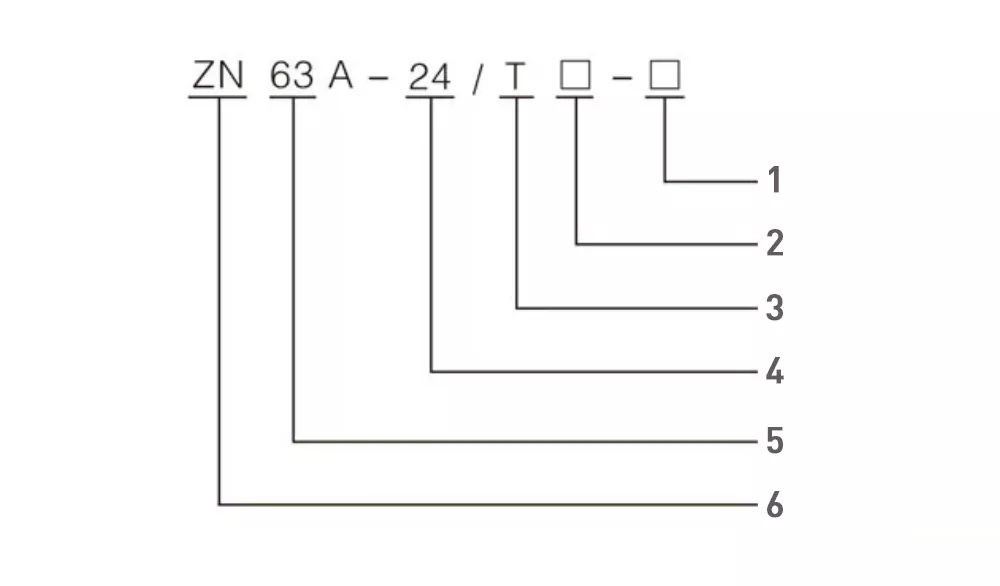

Modelni aniqlash

• 1 – nominal qisqa tutashuv uzilish oqimi (kA)
• 2 – Nominal oqim (A)
• 3 – Ishlash mexanizmi
• 4 – Nominal kuchlanish (kV)
• 5 – Dizayn seriyasi
• 6 - Ichki vakuumli o'chirgich

Mahsulot xususiyatlari

• Yilni dizayni va ishonchli uzatilishi bilan yonma-yon o'rnatilgan o'rnatilgan operatsion mexanizm.
• Mis-xromli kontaktli yuqori samarali vakuum to'xtatuvchisi mukammal yoy o'chirish qobiliyatini va uzaytirilgan elektr xizmat muddatini ta'minlaydi.
• Gorizontal ravishda joylashtirilgan kamon ishlaydigan mexanizm qo'lda va motorni zaryadlashni qo'llab-quvvatlaydi.
• The24kV yon tomonga o'rnatilgan vakuumli o'chirgichturli xil kommutator tizimlariga mos keladigan sobit turdagi yoki tortib olinadigan tur sifatida o'rnatilishi mumkin.
• Yuqori dielektrik izolyatsiyalash kuchi, past oqim kesish va mukammal qisqa tutashuv uzilish ko'rsatkichi.
• Qattiq epoksi izolyatsiyasi namlik, UV nurlanishi, harorat o'zgarishi, qarish va ifloslanishga ajoyib qarshilik ko'rsatadi.
• Mexanik ishlash muddati 10 000 tagacha operatsiya, bu uni tez-tez almashtirish ilovalari uchun mos qiladi.
• Intellektual himoya o'rni va podstansiyani avtomatlashtirish tizimlarini qo'llab-quvvatlaydi.

Texnik parametrlar

Strukturaviy dizayn

O'chirish to'xtatuvchisi markaziy muhrlangan keramika yoki shisha vakuum to'xtatuvchisi bilan jihozlangan uch fazali qutbli strukturani qabul qiladi. Mis-xromli kontaktlar va uzunlamasına magnit maydon texnologiyasi kontakt eroziyasini samarali ravishda kamaytiradi, shu bilan birga dielektrikning tiklanishini va ish faoliyatini to'xtatadi. Integratsiyalashgan prujinali ishlash mexanizmi xizmat muddati davomida minimal parvarishlash bilan barqaror ochish va yopish operatsiyalarini ta'minlaydi.

Qo'llash talablariga qarab, ustunlar namlik, kondensatsiya, UV ta'siriga va qattiq sanoat muhitiga yuqori qarshilik ko'rsatadigan yuqori quvvatli epoksi qatronli izolyatsiya yoki silikon kauchuk bilan qoplangan izolyatsiya yordamida ishlab chiqarilishi mumkin.

Ilovalar

The24kV yon tomonga o'rnatilgan vakuumli o'chirgichishonchli himoya, tez-tez ishlash va uzoq xizmat muddatini talab qiladigan o'rta kuchlanishli tarqatish tizimlarida keng qo'llaniladi.

• Elektr stansiyalari
• Elektr podstansiyalari
• Sanoat elektr energiyasini taqsimlash tizimlari
• Kon operatsiyalari
• Metallurgiya zavodlari
• Kimyoviy qayta ishlash korxonalari
• Ko'mir sanoati
• Qayta tiklanadigan energiya loyihalari
• Tijorat va shahar elektr tarmoqlari
• Aqlli podstansiyalar va avtomatlashtirish tizimlari

Operatsion muhiti

• Atrof-muhit harorati: -15 ° C dan + 40 ° C gacha
• O'rnatish balandligi: 1000 m gacha (so'rov bo'yicha yuqoriroq balandliklar mavjud)
• Maksimal seysmik intensivlik: 8 daraja
• Nisbiy namlik: kunlik o'rtacha ≤95%, oylik o'rtacha ≤90%
• Yong'in xavfi, portlash xavfi, kuchli ifloslanish, korroziy gazlar va haddan tashqari tebranishlardan xoli muhitlar uchun javob beradi.

Ishlash printsipi

The24kV yon tomonga o'rnatilgan vakuumli o'chirgichyoyni o'chirish vositasi sifatida muhrlangan vakuum to'xtatuvchidan foydalanadi. Nosozlik oqimlari paydo bo'lganda, kontaktlar tezda ajralib chiqadi va vakuum kamerasi elektr yoyini deyarli bir zumda o'chiradi, bu esa kontaktlarning minimal aşınması bilan tez nosozlik izolyatsiyasini ta'minlaydi. Prujinali ishlash mexanizmi bilan birgalikda to'xtatuvchining ishonchli kommutatsiya ishlashi, yuqori uzilish qobiliyati va uzoq muddatli operatsion barqarorligini ta'minlaydi.

Nima uchun bu vakuum o'chirgichni tanlaysiz?

• Yilni integratsiyalangan yon tomonga o'rnatilgan dizayn
• Uzoq elektr va mexanik xizmat muddati
• Ta'mirlash uchun qulay qurilish
• Zo'r izolyatsiya ishlashi
• Tez-tez almashtirish sharoitida ishonchli ishlash
• Ruxsat etilgan va olinadigan kommutatorlar uchun javob beradi
• Aqlli himoya va avtomatlashtirish tizimlari bilan mos keladi

Tez-tez so'raladigan savollar

24 kV yon tomonga o'rnatilgan vakuumli o'chirgich nima uchun ishlatiladi?

U podstansiyalarda, sanoat korxonalarida, kommunal tarqatish tizimlarida va tijorat elektr tarmoqlarida o'rta kuchlanishli elektr jihozlarini almashtirish, himoya qilish va boshqarish uchun ishlatiladi.

Vakuumli o'chirgichning afzalliklari qanday?

Vakuumli o'chirgichlar mukammal yoy uzilishi, past texnik talablar, uzoq xizmat muddati, yuqori operatsion ishonchliligi va neft yoki SF6 gazisiz ekologik xavfsiz ishlashni ta'minlaydi.

Ushbu o'chirgichni tortib olinadigan kommutatorga o'rnatish mumkinmi?

Ha. U o'rnatilgan va tortib olinadigan konfiguratsiyalarda mavjud bo'lib, turli xil kommutatsiya qurilmalariga moslashuvchan integratsiyani ta'minlaydi.

Ushbu mahsulotdan qaysi sohalar tez-tez foydalanadi?

Energiya ishlab chiqarish, podstansiyalar, metallurgiya, tog'-kon sanoati, kimyoni qayta ishlash, ko'mir sanoati, qayta tiklanadigan energiya ob'ektlari va sanoat energiya taqsimlash tizimlarida keng qo'llaniladi.
