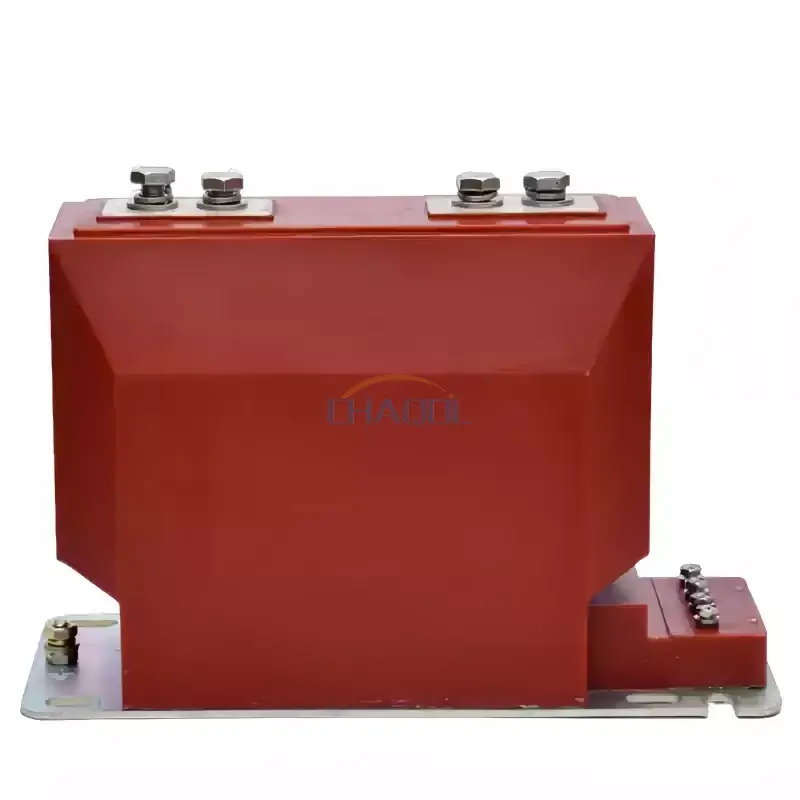

Anqiang kuchini rivojlantiradi10KV ichki oqim transformatorio'rta kuchlanishni o'lchash va o'rni himoyasi uchun, LZZBJ9-10 modelida to'liq yopiq epoksi qatroni izolyatsiyasi, 5A/1A ikkilamchi oqim variantlari va ichki quvvat taqsimlash ilovalari uchun bir nechta asosiy oqim konfiguratsiyasi mavjud.
Oqim transformatori o'rta kuchlanishli elektr tizimlarida asosiy komponent hisoblanadi, chunki u yuqori birlamchi oqimni hisoblagichlar, monitoring uskunalari va himoya rölesi tomonidan xavfsiz tarzda qayta ishlanishi mumkin bo'lgan standartlashtirilgan ikkilamchi signalga aylantiradi. LZZBJ9-10 10KV ichki oqim transformatori 50Hz yoki 60Hz chastotada 10KV va undan past bo'lgan AC davrlari uchun mo'ljallangan. Uning to'liq yopiq epoksi qatronli konstruktsiyasi izolyatsiyani, mexanik himoyani va ixcham o'rnatishni bir tuzilishga birlashtiradi. 5A dan 2500A gacha bo'lgan asosiy oqim variantlari, 1A yoki 5A ikkilamchi oqim va 12/42/75KV izolyatsiya darajasi bilan u turli o'lchov va himoya talablari uchun sozlanishi mumkin.
Mundarija
- 10KV ichki oqim transformatori nima?
- O'rta kuchlanishli tizimda qanday ishlaydi?
- Qabul qiluvchilar qanday texnik parametrlarni tekshirishlari kerak?
- Qanday dizayn xususiyatlari ishonchli ishlashni qo'llab-quvvatlaydi?
- Odatda qayerda ishlatiladi?
- To'g'ri kompyuter tomografiyasini qanday tanlash kerak?
- Tez-tez so'raladigan savollar
- Moslashtirilgan yechim uchun Anqiang Power bilan gaplashing
10KV ichki oqim transformatori nima?
10KV ichki oqim transformatori o'rta kuchlanishli ichki elektr tizimlarida oqimni o'lchash va kuzatish uchun mo'ljallangan asbob transformatoridir. O'lchov asboblari va himoya o'rni to'g'ridan-to'g'ri yuqori birlamchi oqimlarga ulash o'rniga, transformator oqimni quyi oqim uskunalari tomonidan boshqarilishi mumkin bo'lgan standartlashtirilgan ikkinchi darajali qiymatga kamaytiradi.
LZZBJ9-10 modeli 50Hz yoki 60Hz nominal chastotali 10KV va undan past bo'lgan davrlar uchun mo'ljallangan. Ishlab chiqaruvchining texnik xususiyatlariga ko'ra, u to'liq yopiq epoksi qatroni strukturasini ishlatadi va oqim o'lchovi, energiyani o'lchash va o'rni himoyasi uchun javob beradi.
Ushbu tartibga solish birlamchi kontaktlarning zanglashiga olib, o'lchash yoki himoya qilish uskunalari o'rtasida elektr izolyatsiyasini yaratadi, shu bilan birga foydalanish mumkin bo'lgan oqim signalini beradi. Natijada, KT yuqori quvvatli elektr jihozlari va past darajadagi monitoring tizimlari o'rtasidagi muhim interfeysga aylanadi.
O'rta kuchlanishli tizimda qanday ishlaydi?
Ishlash printsipi elektromagnit induksiyaga asoslangan. Birlamchi o'tkazgich orqali oqim o'tganda, u KT yadrosida magnit maydon hosil qiladi. Keyin ikkilamchi o'rash hisoblagichlarga, himoya o'rni yoki monitoring qurilmalariga ulanishi mumkin bo'lgan mutanosib oqim hosil qiladi.
Misol uchun, quvvat taqsimlash tizimi birlamchi tomonda yuzlab yoki minglab amperlarni o'tkazishi mumkin, ulangan monitoring uskunasi esa ancha kichikroq standartlashtirilgan oqim uchun mo'ljallangan. To'g'ri tanlangan KT kerakli transformatsiya nisbatini ta'minlaydi, shuning uchun ikkilamchi kontaktlarning zanglashiga olib borishi asosiy ish holatini ko'rsatishi mumkin.
O'lchov va himoya funktsiyalari
- Joriy o'lchov:Elektr hisoblagichlari va monitoring uskunalari uchun mutanosib signal beradi.
- Energiya boshqaruvi:Elektr iste'moli va ish sharoitlarini kuzatish uchun ishlatiladigan o'lchov tizimlarini qo'llab-quvvatlaydi.
- Rele himoyasi:G'ayritabiiy yoki nosozlik holatlari yuzaga kelganda himoya o'rni uchun oqim signallarini beradi.
- Tarqatishni avtomatlashtirish:Avtomatlashtirilgan monitoring va boshqaruv tizimlari uchun joriy ma'lumotlarni taqdim etadi.
Shuning uchun KT ham oddiy o'lchov talabiga, ham elektr tizimining himoya xususiyatlariga muvofiq tanlanishi kerak.
Qabul qiluvchilar qanday texnik parametrlarni tekshirishlari kerak?
Oqim transformatorini tanlash faqat jismoniy o'lchamlardan emas, balki dasturning elektr parametrlaridan boshlanishi kerak. Birlamchi oqim, ikkilamchi oqim, aniqlik klassi, nominal chiqish, izolyatsiya darajasi va qisqa tutashuvga chidamlilik xususiyatlari KT ma'lum bir o'chirish moslamasi yoki tarqatish moslamasi uchun mos keladimi-yo'qligiga ta'sir qiladi.
| Parametr | LZZBJ9-10 spetsifikatsiyasi | Nima uchun bu muhim |
|---|---|---|
| Model | LZZBJ9-10 | KT dizayni va mahsulot konfiguratsiyasini aniqlaydi |
| Ilova kuchlanishi | 10KV va undan past | Amaldagi o'rta kuchlanishli tizim diapazonini belgilaydi |
| Nominal chastota | 50Hz / 60Hz | Mintaqaviy va tizim chastotasi talablariga mos keladi |
| Birlamchi oqim | 5A–2500A konfiguratsiyalari | Kutilgan asosiy kontaktlarning zanglashiga olib kelishi kerak |
| Ikkilamchi oqim | 1A yoki 5A | Ulangan hisoblagichlar va himoya vositalariga mos kelishi kerak |
| Aniqlik sinflari | 0,2, 0,5, 10P10 konfiguratsiyalari | O'lchov va himoya ko'rsatkichlari talablarini belgilaydi |
| Nominal chiqish | 10VA / 15VA konfiguratsiyasi | Ulangan ikkilamchi elektron yukiga mos kelishi kerak |
| Nominal izolyatsiya darajasi | 12/42/75KV | Elektr tizimida izolyatsiyani muvofiqlashtirishni qo'llab-quvvatlaydi |
Bu qiymatlar buyurtma berishdan oldin har doim haqiqiy elektr dizayni, ulangan uskunalar va tegishli loyiha talablariga muvofiq tekshirilishi kerak.
Qanday dizayn xususiyatlari ishonchli ishlashni qo'llab-quvvatlaydi?
To'liq yopiq epoksi qatron izolyatsiyasi
LZZBJ9-10 ichki qismlarni to'liq qamrab oladigan epoksi qatronlar quyish strukturasini qabul qiladi. Ushbu konstruksiya elektr izolyatsiyasini ta'minlaydi va ichki yig'ilishni ichki kommutator muhitida tez-tez uchraydigan atrof-muhit ta'siridan himoya qiladi.
Yilni integratsiyalashgan qurilish
Temir yadro, ikkilamchi o'rash va izolyatsiya tizimi ixcham korpusga birlashtirilgan. Bu kommutator panellari va tarqatish shkaflari cheklangan o'rnatish joyiga ega bo'lganda foydalidir. Yilni dizayn, shuningdek, uskunani integratsiyalashuvi va ikkilamchi simlarni tartibga solishni soddalashtirishi mumkin.
Himoyalangan ikkilamchi terminallar
Kuchaytirilgan terminal qutisi ikkilamchi simlarni qo'shimcha himoya qiladi. Bu yerga ulash asosi va o'rnatish tuzilishi bilan birgalikda tartibli o'rnatish va tekshirish va texnik xizmat ko'rsatish vaqtida xavfsizroq kirishni qo'llab-quvvatlashga yordam beradi.
Bir nechta joriy konfiguratsiyalar
Turli xil asosiy joriy konfiguratsiyalar bir xil mahsulot oilasiga tarqatish ilovalarining keng doirasiga murojaat qilish imkonini beradi. Mavjud konfiguratsiyalar, tegishli model konfiguratsiyasiga qarab, past oqim reytinglaridan 2500A gacha bo'lgan yuqori oqim ilovalarigacha kengaytiriladi.
Odatda qayerda ishlatiladi?
Yilni tuzilish va o'rta kuchlanishli dizayn ushbu turdagi KTni bir nechta ichki elektr ilovalari uchun mos qiladi.
- Ichki kommutator:O'lchash va himoya qilish davrlari uchun oqim signallarini beradi.
- Quvvat taqsimlash shkaflari:Oziqlantiruvchilar va elektr yuklarining monitoringini qo'llab-quvvatlaydi.
- Yilni kichik stansiyalar:Birlamchi sxemalarni o'lchash va himoya uskunalari bilan bog'laydi.
- Sanoat energiya tizimlari:Ishlab chiqarish ob'ektlarida elektr ish sharoitlarini kuzatishga yordam beradi.
- Energiyani boshqarish tizimlari:Elektr monitoringi va tahlili uchun joriy ma'lumotlarni taqdim etadi.
- Tarqatishni avtomatlashtirish:Avtomatlashtirilgan elektr nazorati va monitoringi uchun oqim sezishini qo'llab-quvvatlaydi.
Amaliy o'rnatishlarda transformator himoya o'rni, energiya hisoblagichlari, kuzatuv asboblari va boshqa ikkilamchi elektr jihozlari bilan birgalikda ishlashi mumkin. Bu KTni mavjud kommutator tizimiga integratsiyalashganda aniq spetsifikatsiyani ayniqsa muhim qiladi.
To'g'ri kompyuter tomografiyasini qanday tanlash kerak?
Muhandislar, elektr pudratchilar, kommutator ishlab chiqaruvchilar va sotib olish guruhlari uchun mahsulotni tanlash faqat nominal kuchlanishga emas, balki to'liq elektr qo'llanilishiga asoslangan bo'lishi kerak.
- Tizim kuchlanishini tasdiqlang.KT 10KV ilova kabi haqiqiy o'rta kuchlanishli tarmoq uchun mos ekanligini tekshiring.
- Birlamchi tokni aniqlang.Kutilayotgan operatsion va tizim sharoitlariga mos keladigan asosiy joriy reytingni tanlang.
- Ikkilamchi oqimni tanlang.Pastki oqim hisoblagichlari va himoya o'rni 1A yoki 5A ikkilamchi oqimga muhtojligini tekshiring.
- Aniqlik talabini aniqlang.O'lchash va himoya qilish sxemalari turli xil aniqlik sinflarini talab qilishi mumkin.
- Ikkilamchi yukni tekshiring.Nominal chiqish ulangan ikkilamchi kontaktlarning zanglashiga mos kelishi kerak.
- Izolyatsiya talablarini tekshiring.Izolyatsiya darajasi elektr tizimi va loyiha dizayniga mos kelishini tasdiqlang.
- Mexanik o'rnatish shartlarini tekshiring.O'rnatish teshiklari, terminal o'rni, shkafning mavjud bo'sh joyi va topraklama tartibini ko'rib chiqish kerak.
Moslashtirilgan loyihalar uchun yetkazib beruvchiga tizim kuchlanishi, asosiy oqim, ikkilamchi oqim, aniqlik klassi, nominal yuk, o'rnatish muhiti va mo'ljallangan dastur bilan ta'minlash model tanlash va texnik aloqani sezilarli darajada yaxshilashi mumkin.
Tez-tez so'raladigan savollar
10KV ichki oqim transformatorining asosiy vazifasi nima?
Uning asosiy vazifasi o'rta kuchlanishli elektr tizimlarida o'lchash, energiya monitoringi va o'rni himoyasi uchun yuqori birlamchi oqimni standartlashtirilgan quyi ikkilamchi oqimga aylantirishdir.
Qanday ikkilamchi joriy variantlar mavjud?
LZZBJ9-10 spetsifikatsiyasi 1A va 5A nominal ikkilamchi oqim variantlarini qo'llab-quvvatlaydi. Tegishli variant ulangan o'lchash yoki himoya uskunasiga mos kelishi kerak.
Qanday asosiy oqim diapazonini sozlash mumkin?
Ro'yxatdagi konfiguratsiyalar 5A dan 2500A gacha bo'lgan asosiy oqim ko'rsatkichlarini qamrab oladi. Aniq konfiguratsiya loyihaning elektr talablariga muvofiq tanlanishi kerak.
Ushbu KT ham o'lchash, ham himoya qilish uchun ishlatilishi mumkinmi?
Ha. Mahsulot o'lchov va himoya ilovalari uchun turli xil aniqlik klassi kombinatsiyalarini qo'llab-quvvatlaydi. Kerakli konfiguratsiya himoya sxemasi va o'lchov talablaridan aniqlanishi kerak.
Nima uchun KT tuzilishida epoksi qatroni ishlatiladi?
Epoksi qatroni elektr izolyatsiyasi va mexanik kapsülleme beradi. To'liq yopiq tuzilmada u ichki komponentlarni himoya qilishga yordam beradi va yopiq kommutator muhitida barqaror ishlashni qo'llab-quvvatlaydi.
Ushbu turdagi oqim transformatorini qayerga o'rnatish mumkin?
Odatiy ilovalar orasida ichki o'chirish moslamalari, quvvat taqsimlash shkaflari, ixcham podstansiyalar, sanoat energiya tizimlari, energiyani boshqarish tizimlari va tarqatish avtomatlashtirish uskunalari mavjud.
Moslashtirilgan yechim uchun Anqiang Power bilan gaplashing
O'rta kuchlanishli oqim transformatorini tanlashda asosiy oqim, ikkilamchi oqim, aniqlik sinfi, nominal chiqish, izolyatsiyalash darajasi va o'rnatish strukturasining to'g'ri kombinatsiyasi muhim ahamiyatga ega. LZZBJ9-10 yopiq 10KV va undan past quvvat tizimlari uchun bir nechta konfiguratsiya opsiyalarini taqdim etadi, bu uni turli tarqatish muhitlarida o'lchash va himoya qilish uchun mos qiladi. Agar siz yangi elektr uzatish moslamasi loyihasini rejalashtirmoqchi bo'lsangiz, mavjud tarqatish kabinini yangilasangiz yoki muayyan elektr parametrlari bo'yicha tuzilgan KT kerak bo'lsa, 10KV ichki oqim transformatori haqida ko'proq bilib oling.Biz bilan bog'lanishAnqiang kuchi kompaniyasidan tegishli yechim uchun texnik talablaringiz bilan.
