Ishonchli o'rta kuchlanish taqsimoti xavfsiz kommutatsiya, samarali oziqlantiruvchi boshqaruv va ishonchli tashqi uskunalarga bog'liq.Anqiang kuchibilan ta'minlaydi24kV qutbga o'rnatilgan SF6 yukni ajratish kaliti, yukni ishonchli almashtirish, moslashuvchan ishlash va tarqatish avtomatlashtirish tizimlari bilan amaliy integratsiyani talab qiladigan havo quvvatini taqsimlash tarmoqlari uchun mo'ljallangan. Uning ishlash printsipi, texnik tavsiflari va o'rnatish talablarini tushunish kommunal xizmatlar, sanoat operatorlari va elektr pudratchilariga sotib olish bo'yicha ongli qarorlar qabul qilishga yordam beradi.

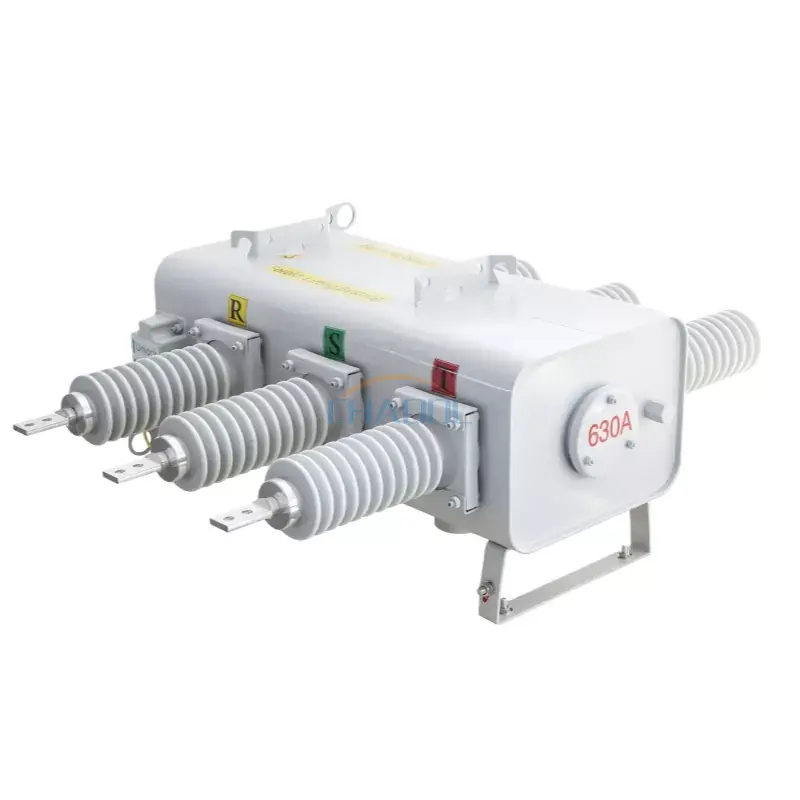

24 kV qutbga o'rnatilgan SF6 yukni sindirish kaliti - bu izolyatsiya va yoyni o'chirish uchun oltingugurt geksaflorid (SF6) gazidan foydalanadigan tashqi o'rta kuchlanishli kommutatsiya moslamasi. U yordamchi ustunga o'rnatilgan bo'lib, u operatorlarga yuk oqimini boshqarishga yordam beradi, yuqori oziqlantiruvchilarni boshqariladigan qismlarga bo'linadi va rejalashtirilgan kommutatsiya operatsiyalarini qo'llab-quvvatlaydi. Anqiang Power FLW34-24 seriyali 630A nominal oqim, 11kV, 24kV va 33kV kuchlanish variantlari va qo'lda, elektr va masofadan boshqarish imkoniyatlari bilan ro'yxatga olingan. Ushbu qo'llanmada uning ishlash printsipi, asosiy texnik parametrlari, ilovalari, tanlash mezonlari va tarqatish tarmog'i loyihalari uchun texnik xizmat ko'rsatish masalalari tushuntiriladi.
24 kV qutbga o'rnatilgan SF6 yukni ajratish kaliti o'rta kuchlanishli havo tarqatish tarmoqlarida ishlatiladigan tashqi kommutatsiya moslamasi. Uning asosiy maqsadi nominal ish sharoitida belgilangan yuk oqimlarini yaratish va to'xtatishdir. Oziqlantiruvchi bo'ylab tanlangan nuqtalarda boshqariladigan kommutatsiyani yoqish orqali u kommunal xizmatlarga quvvat taqsimotini boshqarishga va operatsion maqsadlarda bo'limlarni ajratishga yordam beradi.
Ushbu atama uchta muhim xususiyatni tavsiflaydi:
Anqiang kuchi FLW34-24 mahsuloti 11kV, 24kV va 33kV nominal kuchlanish variantlari uchun ro'yxatga olingan, nominal oqim 630A. Tegishli konfiguratsiya tarmoqning elektr talablariga va ishlab chiqaruvchi tomonidan tasdiqlangan mahsulot reytinglariga muvofiq tanlanishi kerak.
Oddiy ajratgichdan farqli o'laroq, yukni ajratish tugmasi belgilangan yuk oqimini to'xtatish uchun mo'ljallangan. Biroq, u avtomatik ravishda har bir qisqa tutashuv oqimini to'xtatishga qodir bo'lgan o'chirgich sifatida qaralmasligi kerak. Kerakli nosozlikdan himoya qilish muvofiqlashtirilgan himoya tizimi va mos uskunalar bilan ta'minlanishi kerak.
Operatsion printsipi mexanik aloqa harakatini SF6 gazining elektr izolyatsiyasi va kamon o'chirish xususiyatlari bilan birlashtiradi. Oqim o'tkazilayotganda kontaktlar ajratilganda, ular orasida elektr yoyi paydo bo'lishi mumkin. Kommutatsiya kamerasi qurilmaning belgilangan ish sharoitlarida ushbu yoyni nazorat qilish va o'chirish uchun mo'ljallangan.
Kalit yopilganda, uning o'tkazuvchan kontaktlari mo'ljallangan oqim yo'lini ta'minlaydi. Elektr energiyasi yuqori taqsimlash sxemasi orqali quyi oqim transformatorlariga, sanoat ob'ektlariga, savdo binolarga yoki boshqa bog'langan yuklarga o'tadi.
Vakolatli almashtirish operatsiyasi zarur bo'lganda, operatsion mexanizm kontaktlarni harakatga keltiradi. SF6-ga asoslangan uzilish tizimi, agar joriy va kommutatsiya sharoitlari uskunaning nominal imkoniyatlari doirasida qolsa, kontaktni ajratish paytida hosil bo'lgan yoyni o'chirishga yordam beradi.
Operatorlar tarqatish moslamasini bo'limlarga bo'lish uchun strategik joylashgan kalitlardan foydalanishlari mumkin. Ushbu tartib rejalashtirilgan texnik xizmat ko'rsatishni, yukni uzatishni va belgilangan tarmoq bo'limlarini izolyatsiya qilishni qo'llab-quvvatlaydi. Haqiqiy nosozliklarni izolyatsiya qilish himoya sxemasiga, nosozliklarni aniqlashga, almashtirish ketma-ketligiga va yuqori va quyi oqim qurilmalari bilan muvofiqlashtirishga bog'liq.
Tanlangan konfiguratsiyaga qarab, kalit qo'lda, elektr yoki masofadan boshqarishni qo'llab-quvvatlashi mumkin. Mos keluvchi kontrollerlar va aloqa interfeyslari kiritilganda, u tarqatish avtomatlashtirish tizimining bir qismini ham tashkil qilishi mumkin.
Qo'shimcha uskunalar imkoniyatlari uchun xaridorlar Anqiang Power kompaniyasining o'rta kuchlanishli yuk kommutatori mahsulot assortimentini o'rganishi va loyiha spetsifikatsiyasini yakunlashdan oldin turli kommutatsiya tartiblarini solishtirishlari mumkin.
Texnik parametrlar kalitning ma'lum bir tarmoqqa mos kelishini aniqlaydi. Quyidagi jadvalda Anqiang Power FLW34-24/630-20 mahsuloti uchun chop etilgan asosiy texnik xususiyatlar jamlangan. Xarid qilishdan oldin qiymatlar joriy ma'lumotlar varag'i va tasdiqlangan konfiguratsiya bilan tekshirilishi kerak.
| Parametr | Nashr etilgan spetsifikatsiya | Tanlovni hisobga olish |
|---|---|---|
| Mahsulot modeli | FLW34-24 / FLW34-24/630-20 | Kotirovka va ma'lumotlar varag'ida aniq model belgisini tasdiqlang. |
| Nominal kuchlanish variantlari | 11kV, 24kV, 33kV | Tanlangan versiyani tarmoq kuchlanishiga va izolyatsiya talablariga moslang. |
| Nominal oqim | 630A | Uzluksiz yuk oqimini va kutilayotgan ish sharoitlarini tekshiring. |
| Nominal chastota | 50/60Hz mahsulot sahifasida ko'rsatilgan | Buyurtma qilingan konfiguratsiya uchun tegishli chastotani tasdiqlang. |
| Eng yuqori oqimga chidamli | 50kA | Sinov asosini, davomiyligini va tizimning nosozlik darajalari bilan muvofiqligini tekshiring. |
| Nominal qisqa muddatli qarshilik oqimi | Ro'yxatdagidek 20/4kA/s | Belgilanish va uning amal qilish muddatini tushuntirishni so'rang. |
| Nominal kabelni zaryadlash va uzilish oqimi | 25A | Muayyan kabelni almashtirish vazifasiga muvofiqligini tasdiqlang. |
| Nominal chiziq zaryadlash va uzilish oqimi | 16A | Havo liniyasini almashtirish uchun mo'ljallangan dasturni tekshiring. |
| Mexanik operatsiya | 6000 ta operatsiyalar roʻyxatga olingan | Sinov shartlari va texnik xizmat ko'rsatish jadvalini tekshiring. |
| Nisbiy gaz oqish darajasi | Ro'yxatda ko'rsatilganidek, yiliga 1% dan ko'p emas | Amaldagi standart va o'lchov usulini tasdiqlang. |
| Korpus va boshqaruvchi himoyasi | IP44 ro'yxatiga kiritilgan | Ta'sir qilish, shkafni joylashtirish va atrof-muhitni muhofaza qilishning qo'shimcha ehtiyojlarini baholang. |
Muhim spetsifikatsiya eslatmasi:Nashr etilgan parametrlar ro'yxati qisqartirilgan yoki potentsial noaniq yozuvlarni o'z ichiga oladi, shu jumladan chastota va qisqa muddatli oqim belgilari. Ushbu qiymatlar Anqiang Power tomonidan tasdiqlanmagan sinov natijalari sifatida talqin qilinmasligi kerak. Xususan, eng yuqori chidamlilik darajasi nominal qisqa tutashuvni uzish qobiliyati bilan bir xil emas.
Loyiha hujjatlari uchun, shuningdek, tegishli turdagi sinov hisobotlarini, izolyatsiya darajalarini, ish mexanizmi tafsilotlarini, boshqaruv kuchlanishini, terminallarni joylashtirishni va o'rnatish chizmalarini so'rang. Ushbu hujjatlar muhandislarga bitta sarlavhali reytingga tayanmasdan, to'liq kommutatsiya yig'ilishini baholashga yordam beradi.
To'g'ri ishlab chiqilgan va texnik xizmat ko'rsatilsa, SF6 yuk o'chirish kaliti yuqori taqsimlash tizimlari uchun bir qator amaliy afzalliklarni beradi.
Ustunga o'rnatilgan konstruktsiya kommutatsiya uskunasini to'g'ridan-to'g'ri tarqatish strukturasiga joylashtiradi. Bu yer darajasidagi qo'shimcha maydonga bo'lgan ehtiyojni kamaytirishi va maxsus yopiq elektr xonasi amaliy bo'lmagan oziqlantiruvchi sxemalarini qo'llab-quvvatlashi mumkin.
SF6 kuchli dielektrik xususiyatlarga ega va yuqori voltli elektr jihozlarida keng qo'llaniladi. To'g'ri ishlab chiqilgan kommutatsiya kamerasida u izolyatsiyani va yoyni o'chirishni qo'llab-quvvatlaydi. Haqiqiy kommutatsiya qobiliyati kontakt dizayniga, gaz holatiga, ish mexanizmiga va nominal vazifaga bog'liq.
Qo'lda, motorli va masofadan boshqarish opsiyalari turli operatsion talablarga javob berishi mumkin. Masofaviy kommutatsiya, boshqaruv tizimi va aloqa infratuzilmasi to'g'ri amalga oshirilgan bo'lsa, muntazam tarmoqni qayta konfiguratsiya qilish vaqtida joylarga tashrif buyurish zaruratini kamaytirishi mumkin.
Mos keluvchi kontrollerlar va nazorat tizimlari bilan birlashganda, qutbga o'rnatilgan kalit avtomatlashtirilgan oziqlantiruvchi boshqaruvga hissa qo'shishi mumkin. Muhandislar buyurtma berishdan oldin aloqa protokollarini, yordamchi quvvat talablarini, nazorat mantig'ini va blokirovkalash tartiblarini tasdiqlashlari kerak.
Muhrlangan kommutatsiya kamerasi ichki qismlarga tashqi ifloslanish ta'sirini cheklashi mumkin. Shunga qaramay, muntazam parvarishlash talablarining pastligi texnik xizmat ko'rsatmasdan ishlashni anglatmaydi. Mexanik aloqalar, boshqaruv sxemalari, izolyatsiyalash komponentlari va gaz bilan bog'liq parametrlar hali ham ishlab chiqaruvchining ko'rsatmalariga muvofiq tekshirishni talab qiladi.
Yana bir e'tibor - bu ekologik javobgarlik. SF6 kuchli issiqxona gazidir, shuning uchun uskunalar egalari sizib chiqishning oldini olish, gazni qayta tiklash va foydalanish muddati tugashiga mos ravishda ishlov berishni amalga oshirishlari kerak. Mahalliy qoidalarga va loyiha barqarorligi maqsadlariga qarab, muqobil izolyatsiya texnologiyalari ham baholashni talab qilishi mumkin.
24 kV qutbga o'rnatilgan SF6 yukni sindirish kaliti elektr quvvati va atrof-muhit xususiyatlari o'rnatishga mos keladigan bo'lsa, tashqi tarqatish ilovalari uchun javob beradi.
Ilovaning mosligi nominal kuchlanishdan ko'proqqa bog'liq. Qisqa tutashuv darajalari, kommutatsiya vazifalari, atrof-muhit harorati, balandlik, ifloslanish zo'ravonligi, shamol yuki, o'rnatish quvvati va zarur boshqaruv funktsiyalari baholanishi kerak.
Xarid qilish guruhlari faqat kuchlanish va oqimga asoslangan qurilmani tanlash o'rniga to'liq ish muhitini baholashlari kerak. Strukturaviy ko'rib chiqish spetsifikatsiyadagi bo'shliqlarni kamaytirishi va o'rnatish vaqtida qimmat o'zgarishlardan qochishi mumkin.
Kommutatsiya uskunasini solishtiradigan xaridorlar, shuningdek, yuk kaliti va o'chirgich o'rtasidagi farqni tushunishlari kerak. Yuk kommutatori belgilangan normal kommutatsiya vazifalarini bajaradi, mos keladigan nominal o'chirgich esa o'zining e'lon qilingan uzilish qobiliyati doirasida noto'g'ri oqimlarni to'xtatish uchun mo'ljallangan. Tizimni himoya qilish dizayni qaysi qurilmalar talab qilinishini va ular qanday ishlashini aniqlaydi.
To'g'ri o'rnatish tashqi o'rta kuchlanishli uskunaning xavfsiz ishlashi uchun juda muhimdir. O'rnatish va ishga tushirish, elektr zanjiri izolyatsiya qilingan va barcha tegishli xavfsizlik nazorati mavjud bo'lgan holda, tasdiqlangan tartiblarga muvofiq malakali elektr xodimlari tomonidan amalga oshirilishi kerak.
Texnik xizmat ko'rsatish oralig'i ishlab chiqaruvchining ko'rsatmalariga, amaldagi elektr qoidalariga va haqiqiy ish muhitiga rioya qilishi kerak. Uskunalar og'ir ob-havo, og'ir ifloslanish, tez-tez almashtirish yoki g'ayritabiiy ish sharoitlariga duchor bo'lgan joylarda tekshirish chastotasini oshirish kerak bo'lishi mumkin.
SF6 bilan ishlash tegishli asbob-uskunalar va protseduralardan foydalangan holda o'qitilgan xodimlar tomonidan amalga oshirilishi kerak. Hech qachon muntazam parvarishlash usuli sifatida gazni ataylab chiqarmang. Oqishni aniqlash, qayta tiklash, saqlash va utilizatsiya qilish uchun tegishli ekologik talablarga rioya qiling.
Uning asosiy vazifasi tashqi o'rta kuchlanishli tarqatish tarmog'ida belgilangan yuk oqimlarini yaratish va to'xtatishdir. Shuningdek, u oziqlantiruvchi qismlarni ajratish va boshqariladigan kommutatsiya operatsiyalarini qo'llab-quvvatlaydi. Nosozliklarni himoya qilish tegishli muvofiqlashtirilgan himoya tizimi tomonidan ta'minlanishi kerak.
Nashr etilgan mahsulot ma'lumotlarida 630A nominal oqim ro'yxati keltirilgan. Xaridorlar sotib olishdan oldin aniq buyurtma qilingan konfiguratsiyani va uning tegishli texnik reytinglarini tasdiqlashlari kerak.
Ha, mahsulot konfiguratsiyasi opsiyasi sifatida masofadan boshqarish qo'llab-quvvatlanadi. Loyiha uchun zarur boshqaruvchi, yordamchi quvvat manbai, aloqa interfeyslari va avtomatlashtirish mosligi tasdiqlanishi kerak.
Yo'q. Yukni to'xtatuvchi kalit belgilangan yuk oqimlarini to'xtatish uchun mo'ljallangan, o'chirgich esa nominal uzilish qobiliyati doirasida nosozlik oqimlarini to'xtatish uchun mo'ljallangan. Uskunani to'g'ri joylashtirish tarmoqni himoya qilishni o'rganishga va amaldagi standartlarga bog'liq.
Anqiang kuchi 11kV, 24kV va 33kV nominal kuchlanish variantlarini sanab o'tadi. Mavjud konfiguratsiya, izolyatsiyalash talablari va o'lchov tafsilotlari ishlab chiqaruvchi bilan tekshirilishi kerak.
Ha. Muhrlangan gaz kamerasi tashqi ifloslanish ta'sirini kamaytirishi mumkin bo'lsa-da, davriy tekshiruvlar zarur bo'lib qoladi. Texnik xizmat ko'rsatish ishlab chiqaruvchi tomonidan belgilangan ish mexanizmini, izolyatsiyalash komponentlarini, nazorat qilish tizimini va gaz holatini qamrab olishi kerak.
Tizim kuchlanishini, nominal oqimni, chastotani, o'rnatish muhitini, kerakli ish rejimini, nazorat kuchlanishini, miqdorini, amaldagi standartlarni va loyihaning joylashishini ta'minlang. Bir qatorli diagrammalar, o'rnatish talablari va har qanday maxsus atrof-muhit sharoitlari etkazib beruvchiga tegishli konfiguratsiyani tasdiqlashga yordam beradi.
24 kV qutbga o'rnatilgan SF6 yukni ajratish kaliti boshqariladigan yukni almashtirishni yoqish, oziqlantiruvchi qismni qo'llab-quvvatlash va mahalliy yoki masofaviy ishlash imkoniyatlarini taqdim etish orqali zamonaviy o'rta kuchlanish taqsimotida muhim rol o'ynashi mumkin. Uning samaradorligi to'g'ri elektr tanlash, muvofiqlashtirilgan nosozliklarni himoya qilish, mos o'rnatish va mas'uliyatli uzoq muddatli texnik xizmatga bog'liq.
Anqiang kuchi nashr etilgan 630A nominal oqim spetsifikatsiyalari va bir nechta kuchlanish variantlari bilan qutbga o'rnatilgan kommutatsiya uskunasini talab qiladigan tarqatish loyihalari uchun FLW34-24 seriyasini taklif qiladi. Buyurtma berishdan oldin texnik ma'lumotlar varag'ini, operatsion konfiguratsiyani, atrof-muhitga mosligini va tegishli sinov hujjatlarini tasdiqlang. Agar siz kommunal xizmatlarni yangilashni, sanoat tarqatish loyihasini yoki tarqatish avtomatizatsiyasini o'rnatishni rejalashtirmoqchi bo'lsangiz, mahsulot tafsilotlarini ko'rib chiqing vaBiz bilan bog'lanishAnqiang kuchi jamoasi bilan kuchlanish talablaringizni, texnik xususiyatlarni va sozlash ehtiyojlarini muhokama qilish uchun.
