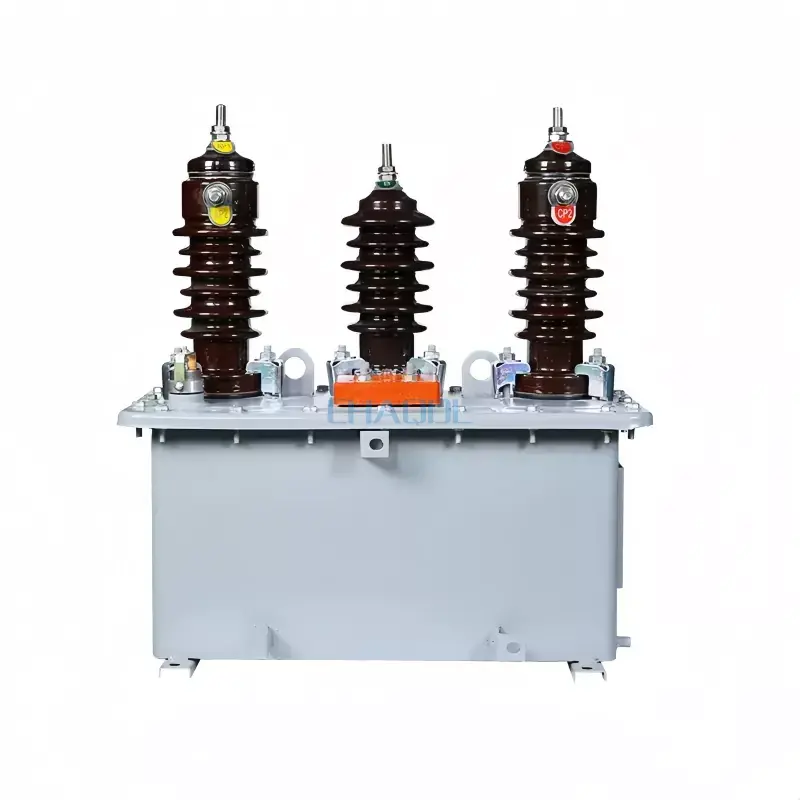

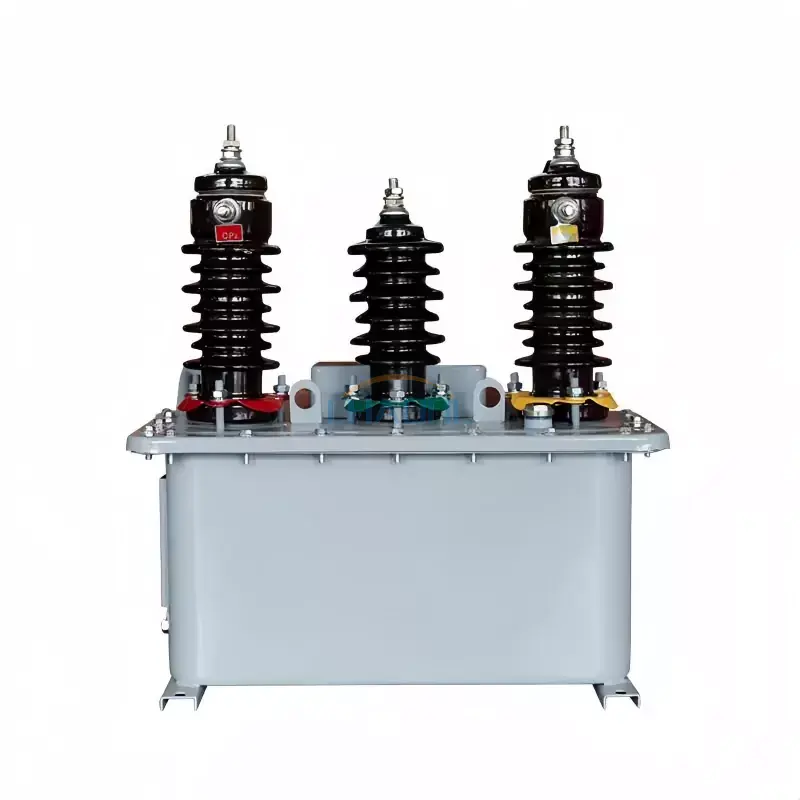

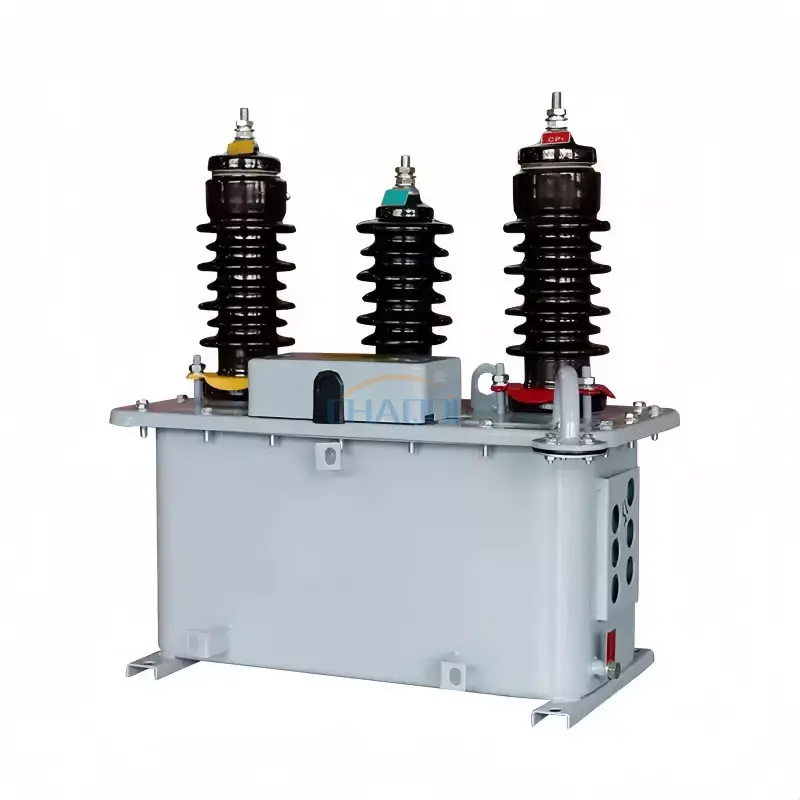

Ushbu moyli kombinatsiyalangan asbob transformatori (JLS-10 modeli) o'rta kuchlanishli energiya tizimlarida aniq o'lchash va himoya qilish uchun mo'ljallangan. U kuchlanish va oqimni o'lchash funktsiyalarini moy bilan to'ldirilgan yagona blokga birlashtiradi, bu uni tashqi tarqatish tarmoqlari, podstansiyalar va sanoat quvvat monitoringi tizimlarida keng qo'llash imkonini beradi. Struktura uzoq muddatli yuk sharoitida va qattiq atrof-muhit ta'sirida barqaror ishlashni ta'minlash uchun muhrlangan yog'li izolyatsiyalash dizaynini qabul qiladi.
Yog 'bilan birlashtirilgan asboblar transformatori elektr o'lchash va o'rni himoyasi uchun bir vaqtning o'zida kuchlanish va oqim o'zgarishini amalga oshirish uchun ishlab chiqilgan. 6kV, 10kV va 35kV taqsimlash tizimlari uchun, ayniqsa tashqi podstansiyalarda, ixcham transformator stantsiyalarida va ishonchliligi va izolyatsiyasining mustahkamligi muhim bo'lgan sanoat elektr tarmoqlarida mos keladi.
Bir nechta o'lchov funktsiyalarini bitta tuzilishga birlashtirib, u o'rnatish maydonini qisqartiradi va tizim simlarini ulash samaradorligini oshiradi, bu esa zamonaviy aqlli tarmoq ilovalari uchun afzal qilingan echimga aylanadi.
| Mahsulot nomi | Yog 'bilan birlashtirilgan asbob transformatori | Mahsulot modeli | JLS-10 |
| Aniqlik darajasi | 0,5/0,2 daraja | Nominal kuchlanish | 6/10/35KV |
| Nominal chastota | 50Hz | Voltaj nisbati | 6000/100 |
JLS-35, 10, 6 va 3 moyli kombinatsiyalangan asbob transformatorlarining kuchlanish uchastkasining texnik parametrlari
|
Mahsulot modeli |
JLS-35 |
JLS-10 |
JLS-6 |
JLS-3 |
|
Nominal asosiy kuchlanish |
35 kV |
10KV |
6KV |
3KV |
|
Maksimal kuchlanish |
40,5 kV |
11,5 kV |
6,9 kV |
3,5 kV |
|
Nominal ikkilamchi kuchlanish |
100KV |
|||
|
Maksimal quvvat |
1000VA |
460VA |
320VA |
320VA |
|
Bir martalik quvvat chastotasi kuchlanish sinoviga chidamli |
80 |
38 |
32 |
25 |
|
Nominal izolyatsiya darajasi |
41/95/200 |
12/42/75 |
7.2/32/60 |
3,6/25/40 |
JLS-35, 10, 6 va 3 moyli kombinatsiyalangan asbob transformatorlarining joriy qismining texnik parametrlari
|
Nominal asosiy oqim |
Nominal ikkilamchi oqim |
FS ko'p |
1s termal barqarorlik oqimi ko'paytmasi |
Nominal dinamik barqarorlik oqimi ko'p |
|
|
Yagona o'zgaruvchan nisbat |
0.5, 1.2, 5.5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60 、75, 100, 120, 150, 200, 250, 300, 400, 600, 800 |
5A |
10 |
70 |
120 |
|
Ikkilik nisbat |
2,5-5,5-10, 7, 5-15, 10-20, 15-30, 20-40, 25-50, 30-60, 50-75, 100-20, 150-300, 250-500 |
||||
U mukammal izolyatsiya ko'rsatkichlarini va namlik, chang va atrof-muhit ifloslanishiga kuchli qarshilikni ta'minlaydigan to'liq muhrlangan neft tanki tuzilishini qabul qiladi. Yadro energiya yo'qotilishini minimallashtirish uchun yuqori sifatli silikon po'latdan yasalgan, nozik mis o'rash esa barqaror oqim o'tkazuvchanligini va aniq o'lchov chiqishini ta'minlaydi.
An'anaviy alohida transformatorlar bilan solishtirganda, bu moyli kombinatsiyalangan asbob transformatori simlarning murakkabligini sezilarli darajada kamaytiradi va tashqi podstansiyalar va o'lchash shkaflarida o'rnatish samaradorligini oshiradi.
1. Tarqatish tizimlarida tashqi yoki ichki o'rnatish uchun javob beradi
2. Atrof-muhit harorati: -25 ℃ dan + 40 ℃ gacha
3. Balandlik: ≤1000m (yuqoriroq balandlik moslashtirilgan dizaynni talab qiladi)
4. Korroziv gaz, og'ir ifloslanish yoki kuchli tebranishlardan xoli muhitda qo'llaniladi
1-savol: Yog 'bilan birlashtirilgan asbob transformatorining asosiy vazifasi nima?
Javob: U kuchlanish va oqim o'lchashni bir birlikda birlashtiradi, podstansiyalar va tarqatish tarmoqlari kabi o'rta kuchlanishli energiya tizimlari uchun aniq o'lchash va o'rni himoyasini ta'minlaydi.
2-savol: Ushbu transformator odatda qayerga o'rnatiladi?
Javob: U odatda tashqi podstansiyalarda, ixcham transformator stantsiyalarida, sanoat quvvat taqsimlash tizimlarida va barqaror energiya o'lchashni talab qiladigan o'lchash kabinalarida qo'llaniladi.
3-savol: Ushbu uskuna qanday kuchlanish darajalarini qo'llab-quvvatlaydi?
Javob: Standart modellar 3kV, 6kV, 10kV va 35kV tizimlarini qo'llab-quvvatlaydi, bu esa uni o'rta kuchlanishli ilovalarning keng doirasi uchun mos qiladi.
4-savol: Yog 'izolyatsiyasining afzalliklari qanday?
Javob: Yog 'izolatsiyasi, ayniqsa, qattiq tashqi muhitda mukammal dielektrik kuch, issiqlik tarqalishi va uzoq muddatli operatsion barqarorlikni ta'minlaydi.
5-savol: U qanchalik tez-tez texnik xizmat ko'rsatishni talab qiladi?
Javob: Tuzilishi to'liq muhrlangan, shuning uchun u minimal parvarishlashni talab qiladi. Yog 'holatini va terminal ulanishlarini muntazam tekshirish tavsiya etiladi.
6-savol: Turli xil joriy nisbatlar uchun moslashtirilishi mumkinmi?
Javob: Ha, joriy nisbatlar va ikkilamchi parametrlar turli o'lchash va himoya tizimlariga mos keladigan loyiha talablariga muvofiq sozlanishi mumkin.
