Professional quvvat uskunalari ishlab chiqaruvchisi sifatida,Anqiang kuchiishonchliligini ta’minlaydiNolinchi ketma-ketlik oqimi transformatoriqoldiq oqimni aniqlash va quvvatni taqsimlash tizimlarida tuproqdan himoya qilishni qo'llab-quvvatlash uchun mo'ljallangan. Uning ajratilgan yadroli tuzilishi, barqaror magnit ishlashi va qulay o'rnatilishi uni tez nosozliklarni aniqlash va ishonchli ishlash zarur bo'lgan himoya va monitoring ilovalari uchun mos qiladi.
Nolinchi ketma-ketlik oqimi transformatori - bu oqim nomutanosibligi va tuproqdagi nosozliklar natijasida kelib chiqqan qoldiq yoki nol ketma-ketlik oqimini aniqlash uchun ishlatiladigan maxsus oqim transformatori. Birinchi navbatda individual fazali oqimlarni o'lchaydigan an'anaviy oqim transformatorlaridan farqli o'laroq, bu qurilma transformator yadrosidan o'tadigan birlashgan oqimni nazorat qiladi. Oddiy ish sharoitida nazorat qilinadigan oqimlarning vektor yig'indisi nolga yaqin. Tuproqdagi nosozlik yoki oqish yo'li sodir bo'lganda, muvozanat o'zgaradi va qoldiq oqim aniqlanadi. Keyinchalik bu signal tegishli himoya harakatini boshlash uchun himoya relesiga o'tkazilishi mumkin.
Sanoat tarqatish tarmoqlari, podstansiyalar, kommutatsiya moslamalari va qayta jihozlash loyihalari uchun to'g'ri transformatorni tanlash yadro dizayni, diafragma o'lchami, izolyatsiyasi, o'rnatish usuli, aniqligi, o'rni mosligi va atrof-muhit sharoitlariga e'tibor berishni talab qiladi. To'g'ri tanlangan nol ketma-ketlikdagi oqim transformatori nosozliklar monitoringini yaxshilashi va himoya tizimlarining yanada samarali javob berishiga yordam beradi.
Nolinchi ketma-ketlikdagi oqim transformatori nima?
Nolinchi ketma-ketlikdagi oqim transformatori qanday ishlaydi?
Zamonaviy nol ketma-ketlikdagi oqim transformatorining asosiy xususiyatlari qanday?
Nolinchi ketma-ketlikdagi oqim transformatori qayerda ishlatiladi?
Qanday qilib to'g'ri transformatorni tanlash kerak?
O'rnatish vaqtida nimani e'tiborga olish kerak?
Mahsulot spetsifikatsiyalari va tanlov ma'lumotnomasi
Nol ketma-ketlikdagi oqim transformatori, ko'pincha yadro balansidagi oqim transformatori yoki qoldiq oqim transformatori deb ataladi, elektr pallasida oqim nomutanosibligini aniqlash uchun mo'ljallangan. Uning asosiy qo'llanilishi tuproqdagi nosozliklar, izolyatsiyalash muammolari yoki oqish yo'llari bilan bog'liq qoldiq oqimni aniqlashdir.
Operatsion tushunchasi an'anaviy fazali oqim transformatoridan farq qiladi. Faqat bitta o'tkazgichni o'lchash o'rniga, himoyalangan sxemaga tegishli o'tkazgichlar magnit yadrodan o'tadi. Supero'tkazuvchilar orqali oqayotgan oqimlar muvozanatlashganda, ularning magnit ta'siri asosan bir-birini bekor qiladi. Nosozlik oqimning mo'ljallanmagan yo'ldan oqib chiqishiga olib kelganda, yadroda qoldiq magnit maydon paydo bo'ladi va ikkilamchi o'rash mos keladigan signalni ishlab chiqaradi.
Ushbu ishlash printsipi transformatorning himoya o'rni va boshqa monitoring uskunalari bilan birgalikda ishlashiga imkon beradi. Elektr muhandislari va tizim integratorlari uchun qurilma shu sababli, yerni yoriqlardan himoya qilishning umumiy sxemasida muhim sezgir komponent bo'lib xizmat qiladi.
Ish printsipi Kirchhoffning amaldagi qonuni bilan chambarchas bog'liq. Balanslangan uch fazali zanjirda fazali oqimlarning vektor yig'indisi nazariy jihatdan nolga teng:
Ia + Ib + Ic = 0
Shunday qilib, yadro ichida hosil bo'lgan magnit oqim minimallashtiriladi va ikkilamchi chiqish juda kichik bo'lib qoladi.
Tuproqqa tutashuv sodir bo'lganda, oqimning bir qismi mo'ljallangan kontaktlarning zanglashiga olib, mo'ljallangan yo'ldan chiqib ketadi. Shunday qilib, joriy balans buziladi:
Ia + Ib + Ic ≠ 0
Olingan qoldiq oqim yadroda magnit oqim hosil qiladi. Keyin ikkilamchi o'rash himoya rölesi tomonidan aniqlanishi mumkin bo'lgan elektr signalini hosil qiladi.
Oddiy himoya ketma-ketligini quyidagicha umumlashtirish mumkin:
Ushbu jarayon himoya tizimiga faqat individual fazali oqim transformatorlarining o'lchovlariga tayanmasdan, g'ayritabiiy qoldiq oqimni aniqlash imkonini beradi.
Sanoat elektr ilovalari uchun mexanik qurilish va elektromagnit ishlash bir xil darajada muhimdir. Anqiang Power kompaniyasining LXK seriyasi epoksi qatronli vakuumli quyma bilan ajratilgan yadroli dizayndan foydalanadi, bu esa transformatorni kabelni olib tashlashni talab qilmasdan mavjud asosiy kabellar atrofida o'rnatish imkonini beradi. Bu, ayniqsa, to'xtab qolish vaqtini kamaytirish ustuvor ahamiyatga ega bo'lgan qayta jihozlash va texnik xizmat ko'rsatish loyihalari uchun foydali bo'lishi mumkin.
Ushbu turdagi transformatorni baholashda bir nechta xususiyatlarni hisobga olish kerak:
Ushbu xususiyatlar split-yadroli dizaynlarni, ayniqsa, mavjud elektr infratuzilmasini birlamchi sxemani keng o'zgartirmasdan yangilashda amaliy qiladi.
Nolinchi ketma-ketlikdagi oqim transformatori quvvatni taqsimlash va himoya qilish tizimlarining keng doirasiga birlashtirilishi mumkin. Uning asosiy vazifasi himoya yoki monitoring uskunasiga qoldiq-oqim ma'lumotlarini taqdim etishdan iborat.
Odatdagi ilovalarga quyidagilar kiradi:
Misol uchun, tarqatish kabinasida transformator quyi oqim zanjirini oziqlantiruvchi o'tkazgichlarni kuzatishi mumkin. Agar izolyatsiyaning buzilishi oqimning erga qarab oqib ketishiga olib keladigan bo'lsa, hosil bo'lgan qoldiq oqim aniqlanishi va himoya rölesine uzatilishi mumkin. Keyin o'rni o'lchangan holat elektron uzilishni talab qiladimi yoki yo'qligini aniqlay oladi.
Ushbu yondashuv qimmatlidir, chunki g'ayritabiiy oqim sharoitlarini erta aniqlash uskunaning shikastlanishi, uzoq vaqt ishlamay qolishi va elektr xavfsizligi hodisalari xavfini kamaytirishga yordam beradi.
Nolinchi ketma-ketlikdagi oqim transformatorini tanlash faqat diafragma o'lchamiga asoslanmasligi kerak. Muhandislar elektr tizimini, o'rnatish muhitini, himoya rölesini va mexanik tartibga solishni birgalikda baholashlari kerak.
| Tanlash omili | Nimani e'tiborga olish kerak | Nima uchun bu muhim |
|---|---|---|
| Asosiy diafragma | Ichki diametrni kabel yoki o'tkazgich tartibi bilan moslang | Amaliy o'rnatish va etarli bo'shliqni ta'minlaydi |
| Tizim kuchlanishi | Elektr tizimi bilan mosligini tasdiqlang | Tegishli izolyatsiyani va xavfsiz ishlashni qo'llab-quvvatlaydi |
| Qoldiq oqim | Kutilayotgan aniqlash oralig'ini aniqlang | Tegishli himoya sezgirligini ta'minlashga yordam beradi |
| Rele muvofiqligi | Ikkilamchi chiqish va o'rni talablarini tekshiring | Himoya tizimining signalni to'g'ri talqin qilishini ta'minlaydi |
| O'rnatish usuli | Qattiq yadroli yoki ajratilgan yadroli qurilishni ko'rib chiqing | Split yadroli modellar qayta jihozlash uchun foydalidir |
| Atrof-muhit sharoitlari | Harorat, ifloslanish darajasi, namlik va o'rnatish joyi | Ishonchli uzoq muddatli ishlashni qo'llab-quvvatlaydi |
Qayta tiklash ilovalari uchun ajratilgan yadroli transformator muhim amaliy afzalliklarni taqdim etishi mumkin, chunki texniklar uni birlamchi sxemani to'liq demontaj qilishdan ko'ra, odatda mavjud kabel tartibiga o'rnatishlari mumkin.
To'g'ri o'rnatish qoldiq oqimni ishonchli o'lchash uchun zarurdir. Transformator teshigidan o'tadigan o'tkazgich himoya konstruktsiyasiga rioya qilishi kerak, shunda transformator himoyalangan kontaktlarning zanglashiga olib keladigan to'liq oqimini o'lchaydi.
O'rnatishdan oldin muhandislar quyidagilarni tekshirishlari kerak:
Ko'rsatilgan LXK seriyasi uchun belgilangan normal ish sharoitlariga ichki o'rnatish, -5 °C dan 40 °C gacha bo'lgan atrof-muhit harorati oralig'i va korroziy bo'lmagan, past ifloslantiruvchi muhit kiradi. O'rnatishdan oldin muhandislar har doim tanlangan mahsulotning texnik hujjatlariga muvofiq loyihaning haqiqiy shartlarini tasdiqlashlari kerak.

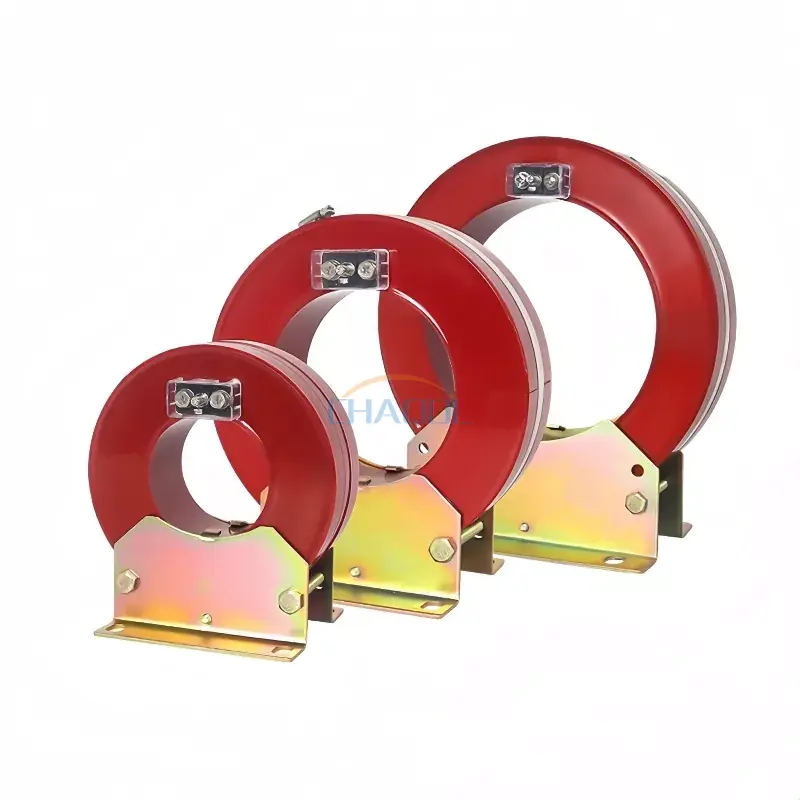

Anqiang kuchi kompaniyasining LXK seriyasi turli xil asosiy kabel tuzilmalarini joylashtirish uchun bir nechta diafragma variantlarini taqdim etadi. Mavjud o'lchamlar taxminan 80 mm dan 300 mm gacha, transformatorni mavjud tarqatish uskunasiga integratsiyalashganda muhandislarga moslashuvchanlikni beradi.
| Model | Diafragma D | O'lcham E | O'lcham L | O'lcham L1 |
|---|---|---|---|---|
| LXK-80 | PH80 | 58 mm | 130 mm | 123 mm |
| LXK-100 | PH100 | 58 mm | 130 mm | 122 mm |
| LXK-120 | PH120 | 57 mm | 130 mm | 120 mm |
| LXK-150 | PH150 | 58 mm | 190 mm | 123 mm |
| LXK-180 | PH 180 | 58 mm | 190 mm | 125 mm |
| LXK-200 | PH200 | 60 mm | 280 mm | 129 mm |
| LXK-240 | PH240 | 80 mm | 280 mm | 167 mm |
| LXK-260 | PH260 | 55 mm | 280 mm | 120 mm |
| LXK-300 | PH300 | 80 mm | 280 mm | 170 mm |
Mahsulot haqida batafsil ma'lumot olish uchun muhandislar uni ko'rib chiqishlari mumkinNolinchi ketma-ketlik oqimi transformatori mahsulot sahifasiva mavjud diafragma o'lchamlarini o'rnatishning jismoniy talablari bilan solishtiring.
Uning asosiy maqsadi tuproqdagi nosozliklar va oqim oqish bilan bog'liq qoldiq yoki nol ketma-ketlik oqimini aniqlashdir. Chiqish monitoringi va nosozliklarni izolyatsiya qilish uchun himoya rölesiga ulanishi mumkin.
Ha. Split yadroli konstruktsiya, ayniqsa, qayta jihozlash va texnik xizmat ko'rsatish uchun foydalidir, chunki transformatorni mavjud kabel atrofida birlamchi kabelni ajratishni talab qilmasdan yig'ish mumkin.
An'anaviy oqim transformatori odatda alohida o'tkazgichdagi oqimni o'lchaydi, nol ketma-ketlik transformatori esa uning yadrosidan o'tadigan o'tkazgichlarning vektor munosabatlaridan kelib chiqadigan qoldiq tokni aniqlaydi.
Odatiy ilovalar orasida tarqatish shkaflari, podstansiyalar, halqali asosiy bloklar, transformatorlarni himoya qilish tizimlari, o'chirish moslamalari va elektron to'xtatuvchilardan himoya panellari mavjud.
Muhim omillar orasida yadro diafragma, elektr tizimi talablari, kutilayotgan qoldiq oqim, ikkilamchi chiqish, o'rni mosligi, izolyatsiyalash talablari, o'rnatish usuli va atrof-muhit sharoitlari mavjud.
Nolinchi ketma-ketlikdagi oqim transformatori zamonaviy yerdagi nosozliklarni aniqlash va elektrdan himoya qilish tizimlari uchun muhim sezgir komponent hisoblanadi. Oddiy oqim muvozanati buzilganda hosil bo'lgan qoldiq oqimni kuzatib, u himoya rölesini g'ayritabiiy ish sharoitlarini aniqlash uchun qimmatli ma'lumotlar bilan ta'minlaydi. Split-yadroli qurilish, ayniqsa, qayta jihozlash va texnik xizmat ko'rsatish loyihalarida o'rnatish moslashuvchanligini yanada yaxshilaydi.
Ishonchli qoldiq oqimni aniqlashni talab qiladigan loyihalar uchun Anqiang Power bir nechta diafragma o'lchamlari, epoksi qatronli vakuumli quyma, sovuq haddelenmiş silikon po'lat yadrolari va kislorodsiz mis o'rashlari bilan LXK seriyali echimlarni taklif qiladi. Agar siz tarqatish tarmog'i, kommutatsiya moslamasi yoki himoya tizimi uchun mos transformatorni tanlasangiz,Biz bilan bog'lanishtexnik talablaringizni muhokama qilish va ilovangiz uchun mos keladigan nol ketma-ketlik oqimi transformatori yechimini topish.
