O'chirish to'xtatuvchilari va o'chirish kalitlari o'rtasidagi farq

O'chirish to'xtatuvchilariva ajratgichlar ikkala zanjirni ham uzishi mumkin. Qutblar soniga qarab, ular bir fazali yoki uch fazali davrlarda ishlashi mumkin. O'chirish to'xtatuvchining vazifasi kontaktlarning zanglashiga olib, jihozni himoya qilishdir. Odatda u avtomatik o'chirish xususiyatiga ega va yuk bilan boshqarilishi mumkin. Ayirgich faqat kontaktlarning zanglashiga olib kirish uchun ishlatiladi. Odatda kontaktlarning zanglashiga olib avtomatik ravishda uzilmaydi va yuk bilan ishlamaydi. Ushbu maqola o'chirgichlar va ajratgichlarning funktsiyalari va tasniflarini birlashtirib, ular orasidagi farqlarni batafsil bayon qiladi.

Past kuchlanishli o'chirgich

1. O'chirish to'xtatuvchining vazifasi

Haddan tashqari yuklanishdan himoya qilish: kontaktlarning zanglashiga olib keladigan oqim ma'lum vaqt oralig'ida nominal oqimdan oshib ketgandan so'ng, o'chirgich avtomatik ravishda kontaktlarning zanglashiga olib keladi. Misol uchun, rozetka juda ko'p yuqori quvvatli elektr jihozlari bilan ulangan bo'lsa va oqim haddan tashqari yuklangan bo'lsa, o'chirgich haddan tashqari issiqlik tufayli kontaktlarning zanglashiga olib kelishi va hatto yong'inga olib kelmaslik uchun uzilib qoladi.

2. Qisqa tutashuvdan himoya qilish: Agar kontaktlarning zanglashiga olib keladigan qisqa tutashuvi sodir bo'lsa, ya'ni oqim to'satdan juda yuqori bo'lib qolsa, o'chirgich tezda kontaktlarning zanglashiga olib kelishi mumkin. Bu qisqa tutashuv natijasida hosil bo'ladigan katta oqimning simlar, elektr jihozlari va boshqalarga halokatli shikastlanishiga yo'l qo'ymaydi.

3. Past kuchlanishdan himoya qilish (ba'zi o'chirgichlarda mavjud): Tarmoq zo'riqishida ma'lum darajada normal ish kuchlanishidan pastga tushganda, elektron to'sar elektr jihozlarini past kuchlanishdan himoya qilish uchun avtomatik ravishda kontaktlarning zanglashiga olib kelishi mumkin. Tarmoq kuchlanishi normal holatga qaytgandan so'ng, ba'zi o'chirgichlar qayta quvvatlanmasdan oldin qo'lda tiklashni talab qiladi, boshqalari esa avtomatik ravishda qayta yopilishi mumkin.

Past kuchlanishli o'chirgich

II. O'chirish to'xtatuvchisi funktsiyalari

Izolyatsiya quvvat manbai: Izolyatsiya qiluvchi kalitning asosiy vazifasi texnik xizmat ko'rsatuvchi xodimlarning xavfsizligini ta'minlab, texnik xizmat ko'rsatishga muhtoj bo'lgan elektr jihozlarini oqim manbaidan ishonchli tarzda ajratishdir. Masalan, podstansiyada ma'lum bir liniyaning elektr jihozlariga texnik xizmat ko'rsatishda, izolyatsiyalash kalitini ishlatish orqali jihoz va elektr ta'minoti o'rtasida aniq uzilish nuqtasi hosil bo'lishi mumkin, bu esa to'satdan elektr ta'minotining texnik xizmat ko'rsatuvchi xodimlarga zarar etkazishiga yo'l qo'ymaydi.

2. Kommutatsiya ishi: Ikki shinali yoki boshqa simli tizimda izolyatsiyalash kaliti sxemaning ulanish rejimini o'zgartirish uchun ishlatiladi, bu uskuna yoki liniyalarni bir shina to'plamidan ikkinchisiga o'tkazish imkonini beradi va shu bilan energiya tizimining ishlash rejimini moslashuvchan sozlashni ta'minlaydi. Shu bilan birga, kommutatsiya ishi paytida, izolyatsiyalash kaliti odatda elektron to'xtatuvchilari kabi qurilmalar bilan birgalikda ishlatiladi.

3. Kichik oqim davrlarini ishlatish: Izolyatsiya qiluvchi kalit nosoz kuchlanish transformatorlari va chaqmoq to'xtatuvchilari, shinalar, to'g'ridan-to'g'ri shinaga ulangan uskunaning sig'imli oqimi, shuningdek transformatorning neytral nuqtasidagi topraklama pichog'i kaliti va boshqalarni ochishi va yopishi mumkin, bularning barchasi kichik oqim davrlari.

Past kuchlanishli elektr o'chirgich

III. O'chirish usuli bo'yicha tasniflangan o'chirgichlar

Issiqlik o'chirgichi: Bu asosan bimetalik chiziq qizdirilganda egilishi printsipidan foydalanadi. Oqim haddan tashqari yuklanganda, bimetalik chiziq oqim tomonidan ishlab chiqarilgan issiqlik tufayli egilib, kontaktlarning zanglashiga olib tashlash mexanizmini ishga tushiradi. Ushbu elektron to'xtatuvchining harakat vaqti ortiqcha yuk oqimining o'lchamiga bog'liq; haddan tashqari yuk oqimi qanchalik katta bo'lsa, harakat vaqti shunchalik qisqa bo'ladi.

2. Elektromagnit o'chirgich: Elektromagnit induksiya printsipiga asoslanadi. Zanjirda qisqa tutashuv sodir bo'lganda, to'satdan katta oqim kuchli elektromagnit kuch hosil qiladi, bu esa o'chirish mexanizmini harakatga keltiradi va kontaktlarning zanglashiga olib keladi. Qisqa tutashuvli oqimlarga juda sezgir.

3. Elektron o'chirgich: elektron komponentlar orqali joriy kattalik va o'zgarishlarni aniqlaydi. Haddan tashqari yuk va qisqa tutashuv kabi himoya funktsiyalarini aniqroq amalga oshirishi mumkin va ba'zi elektron to'xtatuvchilari masofadan boshqarish va aloqa funktsiyalariga ega bo'lib, uni nisbatan rivojlangan turdagi elektron to'xtatuvchidir.

Past kuchlanishli o'chirish kaliti

IV. O'rnatish joyi bo'yicha ajratuvchi kalitlarning tasnifi

Ichki o'chirish kaliti: Odatda tarqatish xonasida yoki binolarning boshqa joylarida o'rnatiladi, u ichki elektr jihozlarini izolyatsiya qilish uchun ishlatiladi. Uning tuzilishi nisbatan ixcham va uning hajmi kichik, chunki ichki muhit sharoitlari nisbatan barqaror.

2. Tashqi o'chirish kalitlari: tashqi podstansiyalarda, elektr uzatish liniyalarida va boshqa joylarda o'rnatiladi, ular turli xil murakkab ob-havo sharoitlariga bardosh bera olishlari kerak. Ularning tuzilishi nisbatan mustahkam va mukammal suv o'tkazmaydigan, shamolga chidamli va korroziyaga chidamli xususiyatlarga ega.

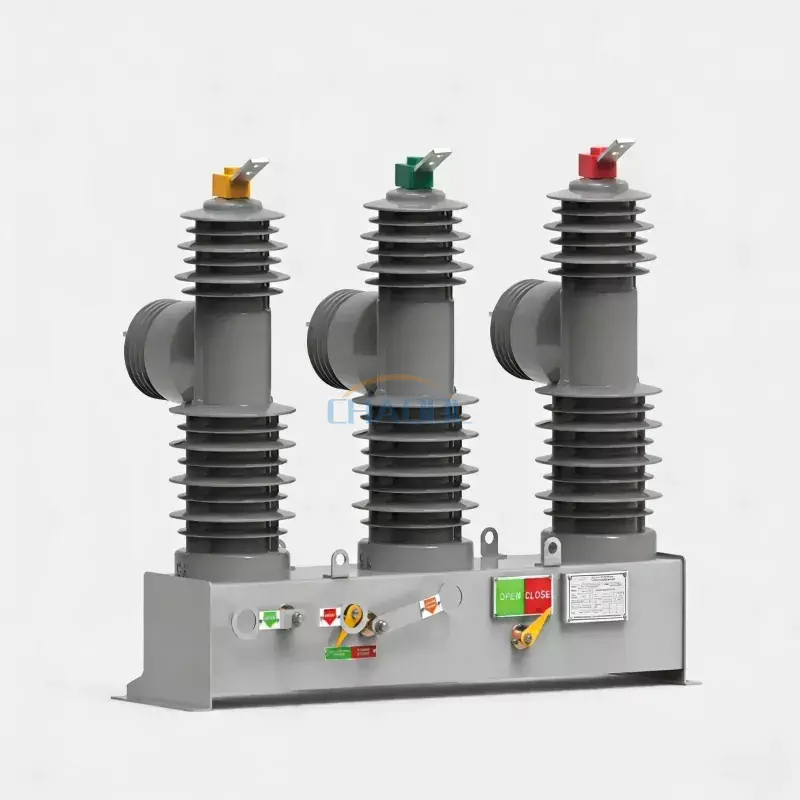

Yuqori kuchlanishli o'chirish kaliti

V. Ishlash mexanizmi bo'yicha ajratuvchi kalitlarning tasnifi

Qo'lda o'chirish tugmasi: ochish va yopishni amalga oshirish uchun tutqich orqali qo'lda ishlashni talab qiladi. Operatsiya oddiy va to'g'ridan-to'g'ri, arzon narxlarda. Odatda kuchlanish darajasi past bo'lgan va kamroq tez-tez ishlaydigan holatlarda qo'llaniladi.

2. Elektr izolyatsiyalash kaliti: Ochilish va yopish harakatlari elektr ishlaydigan mexanizm orqali amalga oshiriladi. Ushbu turdagi izolyatsiyalash kaliti yirik podstansiyalarda va boshqa shunga o'xshash ob'ektlarda markazlashtirilgan boshqaruv va avtomatlashtirilgan operatsiyalarni osonlashtiradigan masofadan boshqarish imkonini beradi. Biroq, nisbatan yuqori narx va murakkab tuzilishga ega.
