27,5KV bitta qutbli vakuumli o'chirgich o'rta kuchlanishdan ishonchli himoyani qanday ta'minlaydi?

Abstrakt

A 27,5 KV bitta qutbli vakuumli o'chirgichzamonaviy o'rta kuchlanishli elektr energiyasini taqsimlash tizimlarining muhim tarkibiy qismidir, oddiy va nosozlik sharoitida elektr toklarining tez, xavfsiz va ishonchli uzilishini ta'minlash uchun mo'ljallangan. Ushbu maqolada uning ishlash printsipi, tizimli afzalliklari, qo'llash stsenariylari va tanlov masalalari tushuntiriladi. Shuningdek, u boshq uzilishining ishonchliligi, texnik xizmat ko'rsatish xarajatlari, bo'sh joy cheklovlari kabi umumiy mijozlar muammolarini hal qiladi. va talab qilinadigan elektr muhitida ishlash xavfsizligi.

Mundarija

• 1. 27,5KV bitta qutbli vakuumli to'xtatuvchining umumiy ko'rinishi
• 2. Ishlash printsipi va vakuumli uzilish texnologiyasi
• 3. Energiyani taqsimlash tizimlarining asosiy afzalliklari
• 4. Qo'llashning odatiy stsenariylari
• 5. Boshqa o'chirgichlar turlari bilan taqqoslash
• 6. Tanlash va o'rnatish masalalari
• 7. Texnik xizmat ko'rsatish va hayot aylanishining afzalliklari
• 8. Tez-tez so'raladigan savollar

1. 27,5KV bitta qutbli vakuumli to'xtatuvchining umumiy ko'rinishi

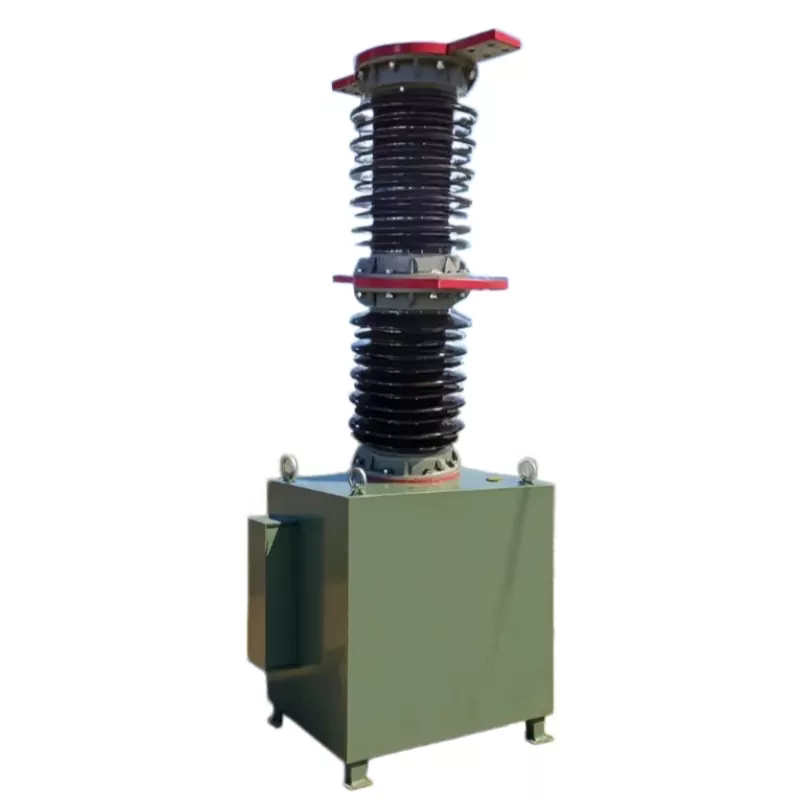

27,5 kV Yagona qutbli vakuumli o'chirgich o'rta kuchlanishli elektr tizimlarida, ayniqsa temir yo'l tortish elektr ta'minotida keng qo'llaniladi. sanoat podstansiyalari va kommunal tarqatish tarmoqlari. U uch fazali tizimning har bir bosqichini mustaqil boshqarish uchun mo'ljallangan, yuqori moslashuvchanlik va nosozliklarni izolyatsiya qilish qobiliyatini taklif qiladi.

An'anaviy yog 'yoki havo o'chirgichlaridan farqli o'laroq, bu turdagi elektr yoylarini o'chirish uchun vakuumli to'xtatuvchidan foydalanadi. Bu kontaktlarning minimal aşınmasını, xavfsizlikni oshirishni va texnik xizmat ko'rsatish talablarini sezilarli darajada kamaytiradi. kabi ishlab chiqaruvchilarAnqiangzamonaviy tarmoq ishonchliligi standartlariga javob berish uchun ushbu texnologiyani takomillashtirdilar.

2. Ishlash printsipi va vakuumli uzilish texnologiyasi

Vakuumli o'chirgichning asosiy mexanizmi vakuum sharoitlarining yuqori dielektrik kuchiga tayanadi. Nosozlik yuzaga kelganda, vakuum to'xtatuvchisi ichidagi kontaktlar ajralib chiqadi va yoy hosil bo'ladi. Biroq, ionlashtiruvchi muhit yo'qligi sababli, birinchi joriy nol kesishmasida yoy tezda o'chadi.

Ishlash ketma-ketligi:

• Himoya o'rni tizimi orqali nosozliklarni aniqlash
• Trip bobini faollashtirish va kontaktlarni mexanik ajratish
• Vakuum kamerasi ichida yoy hosil bo'lishi
• Hozirgi nolda tez yoy so'nishi
• Noto'g'ri elektron segmentini izolyatsiya qilish

Ushbu tezkor uzilish qobiliyati uni barqarorlik va ishlamay qolish vaqtini qisqartirish muhim muammolar bo'lgan tizimlar uchun ideal qiladi.

3. Energiyani taqsimlash tizimlarining asosiy afzalliklari

Mijozlar ko'pincha an'anaviy to'xtatuvchilarda yuqori texnik xarajatlar, kamon ishdan chiqish xavfi va uskunalarning qarishi kabi muammolarga duch kelishadi. 27,5 kV Yagona qutbli vakuumli o'chirgich bu muammolarni samarali hal qiladi.

• Yuqori ishonchlilik:Takroriy operatsiyalar ostida barqaror yoy uzilishi.
• Kam texnik xizmat ko'rsatish:Neft yoki gazni to'ldirish shart emas.
• Yilni dizayn:Kosmik cheklangan podstansiyalar uchun javob beradi.
• Uzoq elektr muddati:Vakuum to'xtatuvchilari kontakt eroziyasini kamaytiradi.
• Ekologik xavfsizlik:Yog 'oqishi yoki gaz emissiyasi xavfi yo'q.

Ushbu afzalliklar hayot aylanish xarajatlarini sezilarli darajada kamaytiradi va talab qilinadigan muhitda ishlashning uzluksizligini yaxshilaydi.

4. Qo'llashning odatiy stsenariylari

27,5 kV kuchlanish darajasi odatda temir yo'l elektrlashtirish tizimlari va sanoat o'rta kuchlanish tarmoqlari bilan bog'liq. Quyida asosiy dastur maydonlari keltirilgan:

• Temir yo'l tortish podstansiyalari
• Shahar elektr energiyasini taqsimlash tarmoqlari
• Sanoat ishlab chiqarish korxonalari
• Tog'-kon va og'ir elektr tizimlari
• Qayta tiklanadigan energiya tarmoqlarini integratsiyalash tizimlari

Ushbu muhitlarning har birida tizim barqarorligi va nosozliklarni izolyatsiya qilish tezligi uzluksiz ishlash uchun juda muhimdir.

5. Boshqa o'chirgichlar turlari bilan taqqoslash

Boshqa texnologiyalar bilan solishtirganda, vakuum uzilishi ishlash, xavfsizlik va operatsion xarajatlar o'rtasida muvozanatli yechimni ta'minlaydi.

6. Tanlash va o'rnatish masalalari

To'g'ri 27,5 KV yagona qutbli vakuumli o'chirgichni tanlash tizim parametrlarini va atrof-muhit sharoitlarini sinchkovlik bilan baholashni talab qiladi.

Asosiy omillarga quyidagilar kiradi:

• Nominal kuchlanish mosligi (27,5KV tizim dizayni talabi)
• Qisqa tutashuvni uzish qobiliyati
• Mexanik chidamlilik davrlari
• Izolyatsiyani muvofiqlashtirish
• O'rnatish maydoni cheklovlari

To'g'ri o'rnatish optimal ishlashni ta'minlaydi va uskunaning muddatidan oldin ishdan chiqishini oldini oladi. Ishlab chiqaruvchi tomonidan taqdim etilgan ko'rsatmalarga rioya qilish tavsiya etiladiAnqiang.

7. Texnik xizmat ko'rsatish va hayot aylanishining afzalliklari

Vakuumli o'chirgichlarning asosiy afzalliklaridan biri ularning minimal texnik talabidir. Biroq, uzoq muddatli barqarorlikni ta'minlash uchun davriy tekshiruv hali ham zarur.

• Har yili mexanik aloqa tizimini tekshiring
• Izolyatsiya qarshilik qiymatlarini tekshiring
• Operatsion davrlar sonini kuzatib boring
• Terminal ulanishlari qattiq ekanligiga ishonch hosil qiling

Vakuum to'xtatuvchilari muhrlangan birliklar bo'lganligi sababli, ichki kamon kameralari tezda buzilmaydi, bu an'anaviy tizimlarga nisbatan xizmat muddatini uzaytiradi.

8. Tez-tez so'raladigan savollar

1-savol: Vakuumli o'chirgichni moyga asoslangan turlarga qaraganda nima xavfsizroq qiladi?

Yonuvchan yog'ni yo'q qiladi, yong'in xavfi va atrof-muhit xavfini kamaytiradi, shu bilan birga yoyni yo'q qilish samaradorligini oshiradi.

2-savol: 27,5KV bitta qutbli to'xtatuvchini barcha o'rta kuchlanishli tizimlarda ishlatish mumkinmi?

U 27,5KV nominal izolyatsiyani talab qiladigan tizimlar uchun maxsus ishlab chiqilgan va odatda temir yo'l va sanoat ilovalarida qo'llaniladi.

3-savol: Oddiy xizmat muddati qancha?

Ish sharoitlariga qarab, vakuumli o'chirgichlar minimal texnik xizmat ko'rsatish bilan 20 yildan ortiq davom etishi mumkin.

4-savol: Bu gaz yoki moyni to'ldirishni talab qiladimi?

Yo'q. Vakuum to'xtatuvchisi umr bo'yi muhrlangan bo'lib, yoyni o'chirish vositalarini to'ldirish yoki almashtirish zaruratini yo'q qiladi.

Xulosa

27,5 KV yagona qutbli vakuumli o'chirgich zamonaviy o'rta kuchlanishli himoya tizimlari uchun yuqori samarali echimdir. Uning vakuumli yoyni yo'q qilish texnologiyasi, ixcham dizayni va past texnik talablari uni sanoat uchun afzal ko'rgan tanlovga aylantiradi. operatsion barqarorlik va uzoq muddatli iqtisodiy samaradorlikni izlash. Kabi ishlab chiqaruvchilarning yutuqlari bilanAnqiang, bu tizimlar yuqori xavfsizlik va ishlash standartlari sari rivojlanishda davom etmoqda.

Agar siz ishonchli o'rta kuchlanishli kommutatsiya echimlarini qidirsangiz yoki loyihangizga moslashtirilgan texnik maslahatga muhtoj bo'lsangiz, erkin his qilingBiz bilan bog'lanishprofessional yordam va moslashtirilgan echimlar uchun.
