Maqola xulosasi:Ishonchli o'rta kuchlanish himoyasi oddiygina nosozlikni to'xtatishdan ko'proq narsani talab qiladi. Kommunal xizmatlar va sanoat operatorlari, shuningdek, tez kommutatsiya, barqaror mexanik ishlash, past texnik talablar va tobora ortib borayotgan aqlli tarqatish tarmoqlari bilan muvofiqlikka muhtoj. AnOchiq doimiy magnit o'chirgichushbu talablarni qondirish uchun vakuumni uzish texnologiyasini doimiy magnit ishlaydigan mexanizm bilan birlashtiradi. Ushbu maqolada texnologiya qanday ishlashi, uni qayerda qo'llash mumkinligi, sotib olishdan oldin qanday texnik omillarni baholash kerakligi va zamonaviy energiya taqsimlash tizimlarida operatsion qiyinchiliklarni kamaytirishga qanday yordam berishi mumkinligi tushuntiriladi.
O'rta kuchlanishli tarqatish tarmoqlari talabchan sharoitlarda ishlaydi. Oziqlantiruvchi, transformator aloqasi, sanoat avtobusi, temir yo'l energiya tizimi yoki qayta tiklanadigan energiya qurilmasidagi nosozlik elektr ta'minotini to'xtatishi va qimmatbaho uskunalarga zarar etkazishi mumkin. Shuning uchun elektron to'sar himoya zanjirining muhim qismidir.
Biroq, zamonaviy operatorlar bir vaqtning o'zida bir nechta qiyinchiliklarga duch kelishadi. Uskunalar namlik, chang, ultrabinafsha nurlanish, harorat o'zgarishi va boshqa atrof-muhit ta'siriga duchor bo'lgan ochiq havoda o'rnatilishi mumkin. Shu bilan birga, tarqatish tarmoqlari avtomatlashtirilgan bo'lib, elektr buyruqlariga izchil javob beradigan va aqlli himoya va nazorat tizimlari bilan aloqa o'rnata oladigan uskunalarga talabni yaratadi.
An'anaviy mexanik ishlaydigan to'sarlar samarali ishlashi mumkin, ammo ularning ishlash mexanizmlari bir nechta harakatlanuvchi qismlarni o'z ichiga oladi. Mexanik eskirish, sozlash talablari va uzoq xizmat muddati davomida nomuvofiq ishlash, ayniqsa tez-tez almashtirishni talab qiladigan qurilmalarda tashvish tug'dirishi mumkin.

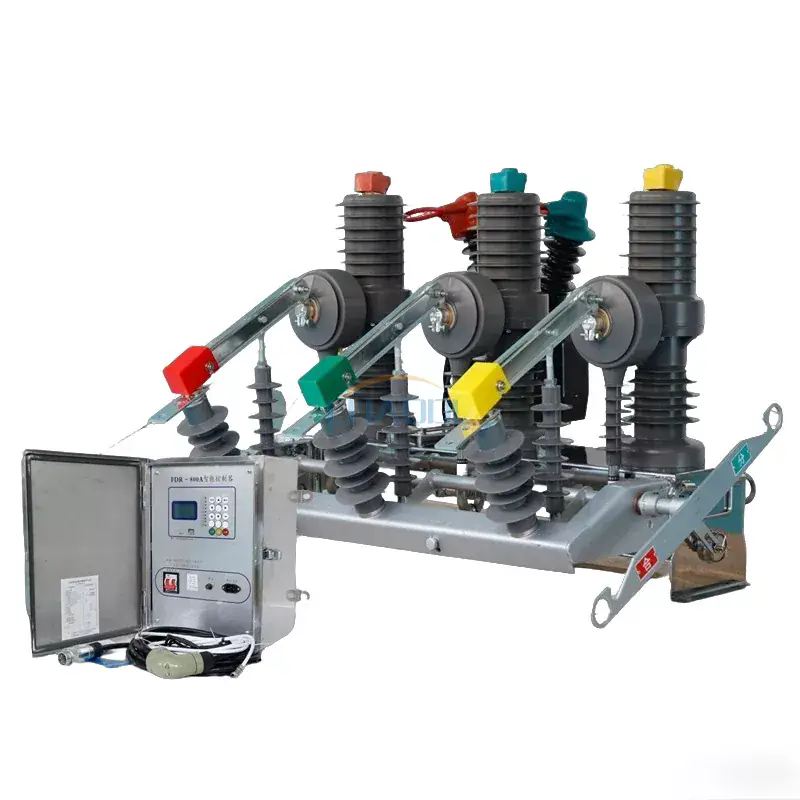

Ochiq doimiy magnit o'chirgich vakuum to'xtatuvchini doimiy magnit aktuator bilan birlashtirish orqali ushbu muammolarni hal qiladi. Natijada ishonchli ishlash, mexanik murakkablikni kamaytirish va zamonaviy tarqatish tizimlariga integratsiya qilish uchun mo'ljallangan ixcham o'rta kuchlanishli kommutatsiya yechimi.
Ishlash printsipi ikkita muhim texnologiyaga asoslanadi:vakuumning uzilishivadoimiy magnitni ishga tushirish.
Oddiy ish paytida elektron to'xtatuvchisi oqimning o'tkazuvchan yo'lidan o'tishiga imkon beradi. Himoya tizimi g'ayritabiiy holatni aniqlaganida, operatsion mexanizm kontaktlarni ochish buyrug'ini oladi. Doimiy magnit aktuator mexanizmni boshqaradi, vakuum to'xtatuvchisi ichidagi kontaktlarni ajratadi.
Kontaktlar ajratilganda, qisqa vaqt ichida elektr yoyi paydo bo'lishi mumkin. Kontaktlar vakuum to'xtatuvchisi ichida joylashganligi sababli, oqim o'zining tabiiy uzilish nuqtasidan o'tganda yoy tezda o'chadi. Shundan so'ng, kontaktlarning zanglashiga olib keladigan elektr zanjiri ajratiladi.
Yopish operatsiyalari uchun aktuator kontaktlarni kerakli joyga qaytaradi. Boshqariladigan harakat takrorlanadigan kommutatsiya ishlashini ta'minlashga yordam beradi.
Ushbu operatsiya ketma-ketligini quyidagicha umumlashtirish mumkin:
Ushbu texnologiyalarning kombinatsiyasi operatorlarga murakkab bahorga asoslangan operatsion tuzilmaga tayanmasdan tez almashtirish va ishonchli mexanik ishlashga muhtoj bo'lgan hollarda foydalidir.
Ishlash mexanizmi to'g'ridan-to'g'ri to'xtatuvchining ishonchliligiga ta'sir qiladi. Doimiy magnit mexanizmi kommutatsiya mexanizmining harakatini nazorat qilish va uning ish holatini saqlab turish uchun elektromagnit kuchdan foydalanadi.
Ko'proq mexanik uzatish elementlarini o'z ichiga olgan mexanizmlar bilan taqqoslaganda, doimiy magnit aktuator kamroq harakatlanuvchi qismlarga ega bo'lishi mumkin. Bu potentsial mexanik aşınma nuqtalarini kamaytiradi va izchil ochilish va yopish xatti-harakatlarini saqlashga yordam beradi.
| Mulohaza | Doimiy magnit mexanizmi | An'anaviy mexanik mexanizm |
|---|---|---|
| Mexanik murakkablik | Nisbatan oddiy operatsion tuzilma | Ko'proq mexanik uzatish qismlarini o'z ichiga olishi mumkin |
| Harakatlanuvchi komponentlar | Mexanik harakatlanuvchi qismlar sonining kamayishi | Odatda ko'proq mexanik komponentlar |
| Ta'mirlash talabi | Kam texnik xizmat ko'rsatish uchun mo'ljallangan | Vaqti-vaqti bilan tekshirish va sozlashni talab qilishi mumkin |
| O'zgaruvchan izchillik | Barqaror elektromagnit faollashtirish | Mexanik holatga ko'proq bog'liq bo'lishi mumkin |
| Tez-tez almashtirish | Qayta ishlashni talab qiladigan ilovalar uchun juda mos keladi | Tanlash mexanizm dizayni va ish aylanishiga bog'liq |
Amaliy afzallik shunchaki komponentlar sonining kamayishi emas. Ishlash mexanizmi, shuningdek, o'chirish to'xtatuvchilari texnik xizmat ko'rsatish imkoniyati qiyin bo'lgan yoki rejalashtirilmagan ishlamay qolishlari sezilarli operatsion xarajatlarga olib kelishi mumkin bo'lgan joylarda o'rnatilganda muhim omil hisoblanadi.
To'g'ri ishlab chiqilgan tashqi doimiy magnitli o'chirgich bir nechta muvofiqlashtirilgan elektr, mexanik va izolyatsion komponentlarni o'z ichiga oladi. Har bir komponent xavfsiz almashtirish va ishonchli ishlashga hissa qo'shadi.
Ushbu komponentlar birgalikda ishlaganligi sababli, tanlov hech qachon faqat nominal kuchlanishga asoslanmasligi kerak. To'liq elektr vazifasi, o'rnatish muhiti, nazorat talablari va tizimni himoya qilish strategiyasini hisobga olish kerak.
Eng muhim afzalliklardan biri soddalashtirilgan mexanik operatsion tizimdir. Kamroq mexanik aşınma nuqtalari bilan muntazam mexanik sozlashni kamaytirish mumkin. Bu, ayniqsa, tashqi podstansiyalar, masofaviy taqsimlash tarmoqlari va texnik xizmat ko'rsatish imkoniyati noqulay bo'lgan sanoat ob'ektlari uchun qimmatli bo'lishi mumkin.
Doimiy magnit ishga tushirish boshqariladigan elektromagnit harakatni ta'minlaydi. To'xtatuvchi himoya, avtomatlashtirish yoki masofadan boshqarish tizimlari tomonidan qayta-qayta ishlaganda izchil ochish va yopish harakati muhim ahamiyatga ega.
Vakuum to'xtatuvchisi elektr uzilish kamerasidan kamon o'chirish uchun an'anaviy izolyatsion gazlar yoki suyuq muhitlardan foydalanishni talab qilmasdan samarali yoy uzilishini ta'minlaydi. Bu vakuum texnologiyasini ko'plab o'rta kuchlanishli tarqatish dasturlariga mos keladi.
Aktuator samarali ishlash uchun mo'ljallangan, bu kommutatsiya operatsiyalari uchun zarur bo'lgan energiyani kamaytirishga yordam beradi. Aniq energiya iste'moli muayyan konfiguratsiya va boshqaruv tizimiga bog'liq, shuning uchun loyihaning texnik xususiyatlari har doim yakuniy tanlovdan oldin tekshirilishi kerak.
Tashqi tarqatish uskunalari atrof-muhitga ta'sir qilish bilan shug'ullanishi kerak. Mos ravishda ishlab chiqilgan tashqi to'sar korpusi ichki qismlarni namlik, chang, ultrabinafsha ta'siridan va o'zgaruvchan ob-havo sharoitlaridan himoya qilishga yordam beradi.
Takroriy almashtirishni o'z ichiga olgan ilovalar uchun mexanik chidamlilik muhim xarid mezonidir. Anqiang mahsulotining spetsifikatsiyasi uning amaldagi tashqi doimiy magnitli o'chirgich konfiguratsiyasi uchun 10 000 ta operatsiyagacha bo'lgan mexanik xizmat muddatini ko'rsatadi.
Zamonaviy elektr tarmoqlari tobora ko'proq masofadan boshqarish, monitoring va avtomatlashtirilgan nosozliklarni boshqarishga tayanadi. Tegishli konfiguratsiya qilingan doimiy magnit o'chirgich SCADA va tarqatish avtomatlashtirish tizimlari bilan integratsiyani qo'llab-quvvatlaydi, bu esa operatorlarga yanada sezgir elektr tarmoqlarini qurish imkonini beradi.
O'chirish to'xtatuvchisini faqat uning nomi yoki kuchlanish sinfiga qarab tanlash mos kelmaydigan konfiguratsiyaga olib kelishi mumkin. Xaridorlar to'xtatuvchining texnik xususiyatlarini o'rnatishning haqiqiy elektr xususiyatlari bilan solishtirishlari kerak.
| Parametr | Spetsifikatsiyaga misol | Nima uchun bu muhim |
|---|---|---|
| Nominal kuchlanish | 12 kV / 24 kV | Tarqatish tizimining nominal kuchlanish sinfiga mos kelishi kerak. |
| Nominal chastota | 50 Gts | Quvvat tizimining chastotasiga mos kelishi kerak. |
| Nominal oqim | 630 A / 1250 A | Uzluksiz oqim o'tkazish qobiliyatini belgilaydi. |
| Qisqa tutashuvdagi uzilish oqimi | 20 kA / 25 kA | To'xtatuvchining noto'g'ri oqim uzilish qobiliyatini ko'rsatadi. |
| Eng yuqori oqimga chidamli | 50 kA / 63 kA | Qisqa muddatli elektromagnit kuchlanishni baholash uchun muhim. |
| Chaqmoq impulsiga chidamli kuchlanish | 125 kV / 145 kV | Izolyatsiyani muvofiqlashtirish va vaqtinchalik himoya qilish uchun muhim. |
| Mexanik hayot | 10 000 tagacha operatsiya | Tez-tez almashtirish kutilganda foydalidir. |
Anqiang tomonidan taqdim etilgan mahsulot ma'lumotlarida tegishli modellar uchun 12 kV va 24 kV nominal kuchlanish konfiguratsiyasi, 630 A va 1250 A nominal oqimlari va 20 kA va 25 kA qisqa tutashuvni uzish quvvatlari ro'yxati keltirilgan.
Haqiqiy tanlov har doim har bir konfiguratsiya bir xil reytingga ega deb o'ylamasdan, tizimning to'liq dizayniga, amaldagi standartlarga, himoyani muvofiqlashtirishga va loyihaga xos talablarga asoslangan bo'lishi kerak.
Tashqi qurilish, vakuum uzilishi va doimiy magnit ishlashining kombinatsiyasi ushbu uskunani keng ko'lamli o'rta kuchlanishli ilovalar uchun mos qiladi.
Anqiang tashqi makon uchun doimiy magnit o'chirgichni qo'llash sohalari orasida kommunal podstansiyalar, tarqatish tarmoqlari, temir yo'l elektrlashtirish, tog'-kon sanoati, sanoat energiya tizimlari va qayta tiklanadigan energiya qurilmalarini aniqlaydi.
To'g'ri to'xtatuvchini mahsulot katalogidan emas, balki elektr tizimidan boshlab tanlash kerak. Amaliy tanlash jarayoni kam spetsifikatsiyani ham, keraksiz o'lchamlarni ham oldini oladi.
Ushbu yondashuv to'xtatuvchini faqat nominal oqim yoki sotib olish narxi bo'yicha tanlashdan ko'ra ishonchliroqdir. Agar uskunaga texnik xizmat ko'rsatish qiyin bo'lsa, boshqaruv tizimiga mos kelmasa yoki nosozlik darajasiga noto'g'ri mos kelsa, arzonroq boshlang'ich xarajat qimmat bo'lishi mumkin.
Doimiy magnit o'chirgichlar mexanik parvarishlashni kamaytirish uchun mo'ljallangan bo'lsa-da, past texnik xizmat ko'rsatish nol tekshiruvni anglatmaydi. O'rta kuchlanishli uskunalar uchun intizomli operatsion dastur muhim bo'lib qolmoqda.
Tashqi jihozlar uchun atrof-muhitni tekshirish ayniqsa muhimdir. Namlik, ifloslanish, korroziya va mexanik shikastlanish, hatto to'xtatuvchining o'zi mustahkam dizaynga ega bo'lsa ham, asta-sekin izolyatsiya va ish ishonchliligiga ta'sir qilishi mumkin.
Shuning uchun profilaktik xizmat ko'rsatish dasturi elektron to'xtatuvchini izolyatsiya qilingan komponent sifatida ko'rib chiqishdan ko'ra, to'liq o'rnatishga e'tibor qaratishi kerak.
Ochiq doimiy magnit o'chirgich - vakuum to'xtatuvchini doimiy magnit ishlaydigan mexanizm bilan birlashtirgan o'rta kuchlanishli o'chirgich. U tashqi tarqatish va sanoat energiya tizimlarida ishonchli kommutatsiya va nosozliklarni to'xtatish uchun mo'ljallangan.
Konfiguratsiya ishlab chiqaruvchiga va loyiha talablariga bog'liq. Anqiangning ZW32-12G va ZW32-24G mahsulotlari oilasi 12 kV va 24 kV o'rta kuchlanishli ilovalar uchun mo'ljallangan.
Mexanizm mexanik murakkablikni kamaytirishi, izchil almashtirish harakatini ta'minlashi, mexanik eskirishni kamaytirishi va kam texnik xizmat ko'rsatishni qo'llab-quvvatlashi mumkin. Bu xususiyatlar tez-tez o'zgarib turadigan uskunalar uchun ayniqsa qimmatlidir.
Ha. Mos ravishda sozlangan birlik tarqatish avtomatizatsiyasi, SCADA, masofaviy monitoring va aqlli himoya tizimlari bilan birlashtirilishi mumkin. Har bir loyiha uchun aniq aloqa va boshqaruv konfiguratsiyasi tasdiqlanishi kerak.
Ha. Tashqi doimiy magnit o'chirgichlar quyosh va shamol energiyasini taqsimlash tizimlarining o'rta kuchlanishli qismlarida ishlatilishi mumkin, bu erda ularning kuchlanishi, oqimi, uzilishlari, izolyatsiyasi va nazorat qilish xususiyatlari o'rnatish talablariga mos keladi.
Mexanik chidamlilik o'ziga xos modelga va ish sharoitlariga bog'liq. Amaldagi Anqiang spetsifikatsiyasi 10 000 tagacha operatsiyaning mexanik ishlash muddatini ko'rsatadi.
To'g'ri texnik tavsiyalar olish uchun tizim kuchlanishini, nominal oqimni, qisqa tutashuv darajasini, chastotani, o'rnatish muhitini, kommutatsiya vazifasini, nazorat kuchlanishini, avtomatlashtirish talablarini, o'rnatish tartibini va har qanday tegishli loyiha standartlarini taqdim eting. Ushbu ma'lumotni erta taqdim etish keyinchalik spetsifikatsiyadagi o'zgarishlarni kamaytirishi mumkin.
Ochiq doimiy magnitli o'chirgich boshqa aktuatorga ega bo'lgan an'anaviy kommutatsiya moslamasidan ko'proqdir. Vakuum uzilishini doimiy magnit ishlashi bilan birlashtirib, u zamonaviy o'rta kuchlanishli tarmoqlarning bir nechta amaliy talablarini ko'rib chiqadi: ishonchli kommutatsiya, mexanik murakkablikni kamaytirish, texnik xizmat ko'rsatishning past talablari, tashqi makonga moslashish va tobora avtomatlashtirilgan quvvat taqsimlash tizimlari bilan moslik.
Xaridorlar uchun eng muhim nuqta - o'chirgichni haqiqiy elektr to'loviga moslashtirish. Nominal kuchlanish, uzluksiz oqim, qisqa tutashuvda uzilish qobiliyati, izolyatsiya darajasi, kommutatsiya chastotasi, atrof-muhit sharoitlari, boshqaruv arxitekturasi va o'rnatish talablari yakuniy qaror qabul qilishdan oldin baholanishi kerak.
Anqiang 12 kV va 24 kV atrofida ishlab chiqilgan konfiguratsiyalar va tarqatish tarmoqlari va podstansiyalardan tortib sanoat, temir yo'l, tog'-kon sanoati va qayta tiklanadigan energiya loyihalarigacha bo'lgan ilovalar bilan o'rta kuchlanishli ilovalar uchun tashqi makon doimiy magnit o'chirgich echimlarini taqdim etadi.
O'rta kuchlanishli loyihangiz uchun ishonchli tashqi doimiy magnit o'chirgichni qidiryapsizmi?Tizim kuchlanishi, nominal oqim, nosozlik darajasi, o'rnatish muhiti va nazorat talablarini baham ko'ringAnqiangmos konfiguratsiyani muhokama qilish uchun.Biz bilan bog'lanishmahsulot haqida ma'lumot, texnik yordam va ilovangizga mos keladigan yechim uchun.
Muhim:O'chirish to'xtatuvchisini tanlash va o'rnatish malakali elektr mutaxassislari tomonidan va amaldagi mahalliy standartlarga, tizimni himoya qilish talablariga va ishlab chiqaruvchining texnik hujjatlariga muvofiq amalga oshirilishi kerak.
-
