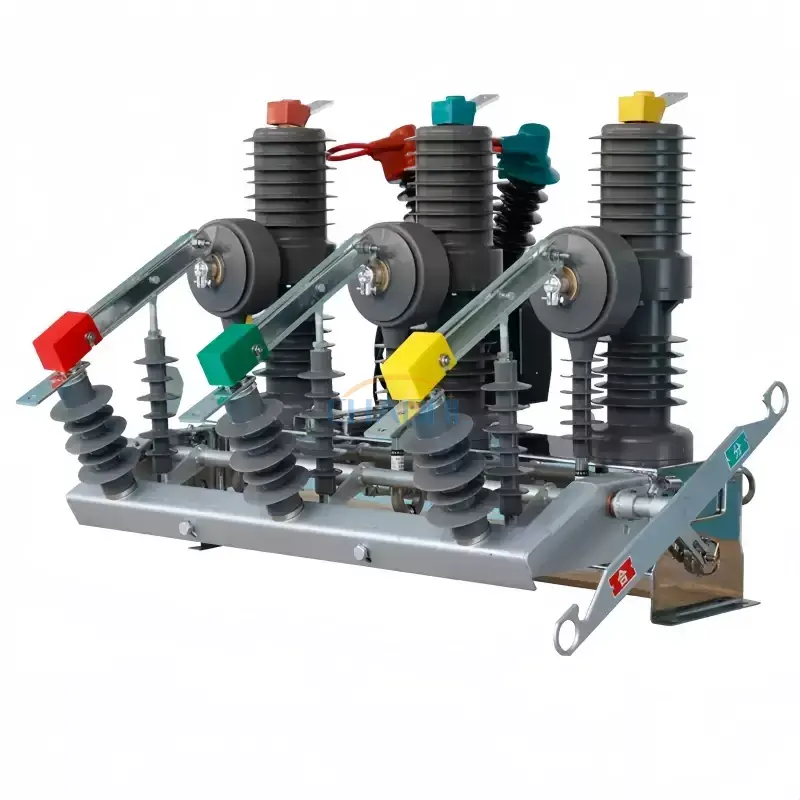

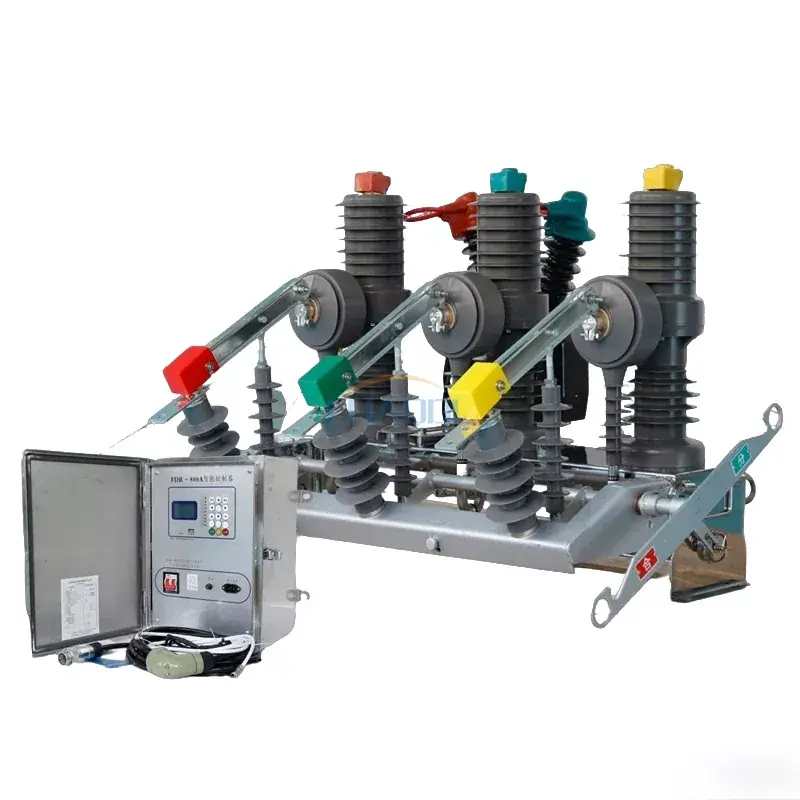

Ochiq doimiy magnit o'chirgich

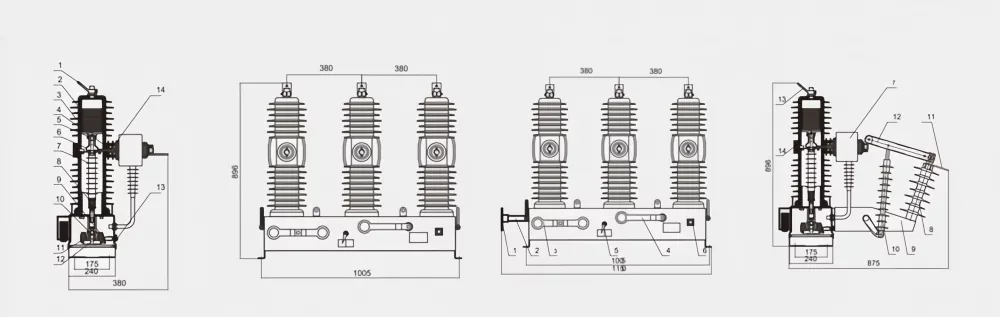

1 - Yuqori rozetka

2-vakuum to'xtatuvchisi

3-izolyatsiya qiluvchi quvur

4-pastki chiqish chizig'i

5 - Supero'tkazuvchilar klip

6-Yumshoq ulanish

7-izolyatsiya qiluvchi tirgak

8-Kontaktli bosimli prujina

9-Ochilish bahori

10-haydovchi ulanish platasi

11-Mexanizmning chiqish mili

12-ishlash mexanizmi

13 - Institutsional quti

14-Tok transformatori

1-ishlash dastagi

2-izolyatsiya qilingan shpindel

3-to'sarning qo'lda ochish va yopish dastagi

4-O'chirish to'xtatuvchisi energiya saqlash tutqichi

5-Ajratish va kombinatsiyalash bo'yicha ko'rsatmalar

6 - Elektr vilkasi

7-Tok transformatori

8-izolyator

9-Izolyatsiya uchun tokcha

10-Izolyatsiya qiluvchi namuna novdasi

11-Terminal bloki (kirish tomoni)

12-Izolyatsiya pichog'i

13-terminal bloki (chiqish oxiri)

14 - To'xtatuvchi

Loyiha nomi

Parametr qiymati

Nominal kuchlanish

12/24kV

Nominal chastota

50Hz

Nominal oqim

630/1250A

Nominal qisqa tutashuvdagi uzilish oqimi

20/25kA

Nominal cho'qqiga chidamli oqim (tepalik qiymati)

50/63kA

Nominal qisqa tutashuv oqimning eng yuqori qiymatini hosil qiladi

50/63kA

Nominal ishlash ketma-ketligi

0-0,3s-CO-180s-CO

Mexanik hayot

10 000 marta

Nominal qisqa tutashuvdagi uzilish oqimi va uzilish operatsiyalari soni

20 marta

Ikkilamchi kontaktlarning zanglashiga olib keladigan kuchlanish sinoviga 1 daqiqalik quvvat chastotasi

2kV

Chaqmoq impulsi kuchlanishning eng yuqori qiymatiga bardosh beradi

125/145kA

Og'irligi

115 kg
