Xavfsizlik qo'riqchisi va tashqi yuqori kuchlanishli elektr tarmoqlarini samarali qo'llab-quvvatlovchi

Intashqi yuqori kuchlanishli quvvat taqsimoti40,5KV o'rta va yuqori kuchlanish sohasida asosiy kuchlanish darajasi bo'lib xizmat qiladi, elektr uzatish, jihozlarga texnik xizmat ko'rsatish izolyatsiyasi va nosozliklarni himoya qilish kabi muhim vazifalarni bajaradi. 40,5 KV tashqi o'chirish kaliti ushbu tizimda ajralmas "xavfsizlik qo'riqchisi" va "operatsiya yordamchisi" dir. U butun yil davomida shamol, yomg'ir, chang va o'zgaruvchan harorat sinovlariga duch keladigan murakkab tashqi muhitga duchor bo'ladi. Barqaror ishlash va ishonchli tuzilishga ega bo'lib, u elektr ishlab chiqarish va uzatishni bog'laydigan asosiy markaz uskunasi bo'lib xizmat qiluvchi podstansiyalar, elektr uzatish liniyalari va yangi energiya elektr stantsiyalarining xavfsiz va samarali ishlashi uchun birinchi mudofaa chizig'ini quradi.

50 Gts AC uchun tashqi yuqori kuchlanishli elektr jihozlarining asosiy toifasi sifatida 40,5 KV tashqi o'chirish kaliti birinchi navbatda "yuksiz ochish va yopish" va "elektr izolyatsiyasi" uchun joylashtirilgan. Oddiy qilib aytganda, u asosan yuksiz sharoitlarda yuqori voltli liniyalarni ochish va yopish operatsiyalari uchun ishlatiladi va texnik xizmat ko'rsatishga muhtoj bo'lgan yuqori voltli shinalar va o'chirgichlar kabi elektr jihozlarini, shuningdek, jonli elektr uzatish liniyalarini samarali izolyatsiya qilishi, elektr zanjirini uzib qo'yishi, texnik xizmat ko'rsatish xodimlari uchun xavfsiz xizmat ko'rsatish muhitini ta'minlash va jonli ishlashdan kelib chiqadigan xavfsizlik xavfini oldini olish. Bundan tashqari, u turli xil tashqi yuqori kuchlanishli stsenariylarning amaliy operatsion ehtiyojlarini qondiradigan kichik sig'imli kondansatkichlar yoki induktorlarni ochish va yopish uchun ham ishlatilishi mumkin va elektr tarmog'ining ishlashi xavfsizligini ta'minlash uchun asosiy asosiy uskunadir.

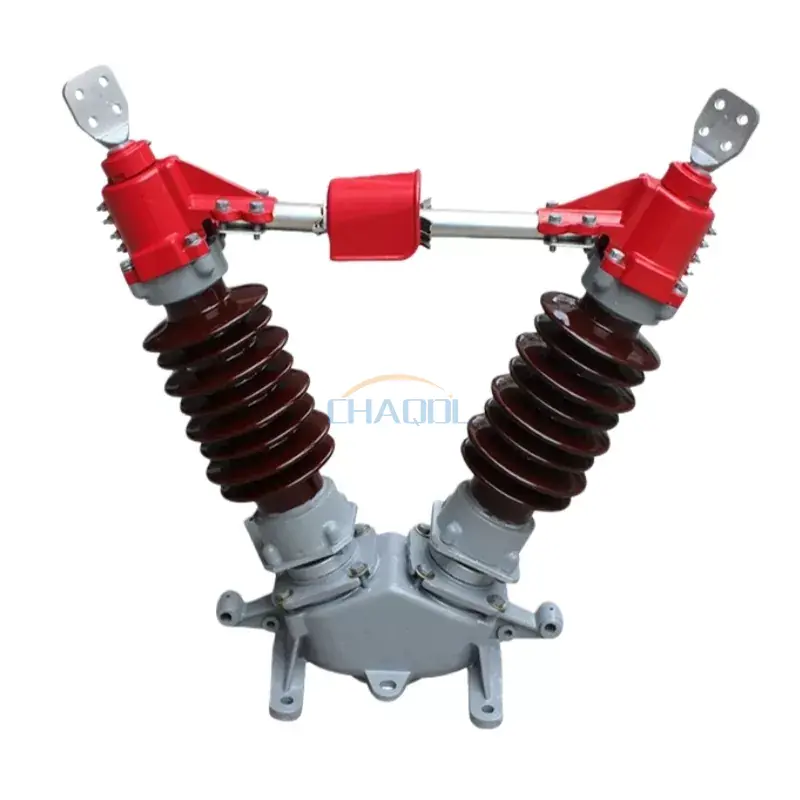

Ichki yuqori voltli uskunalardan farqli o'laroq, 40,5KV tashqi ajratgich uzoq vaqt davomida turli xil ekstremal tabiiy muhitlarga bardosh berishi kerak. Shu sababli, uning strukturaviy dizayni va texnik jarayonlari "ob-havoga chidamlilik, ishonchlilik va qulay foydalanish va texnik xizmat ko'rsatish" ning uchta asosiy jihati atrofida joylashgan. Strukturaviy dizayn nuqtai nazaridan, bu turdagi ajratgichlar asosan V shaklidagi strukturani qabul qiladi. Yagona qutb asosga ikkita ustunli izolyator bilan o'rnatiladi, kesishish burchagi mos keladi. U aloqa o'rindig'i, aloqa boshi qismi, topraklama pichog'i, topraklama statik kontakti va ulanish terminallari kabi asosiy komponentlar bilan birlashtirilib, to'liq operatsion tizimni tashkil qiladi. Ularning orasida topraklama tizimi uch turga bo'linadi: topraklama yo'q, bitta topraklama va ikki tomonlama topraklama. Asosiy mil va topraklama pichog'i o'rtasida ishonchli mexanik blokirovka o'rnatilgan va noto'g'ri ishlashning oldini olish va ochilish va yopilish holatlarining aniqligi va xavfsizligini ta'minlash, operatsion xatolar tufayli elektr tarmog'idagi nosozliklarni oldini olish uchun yordamchi kalit bilan jihozlangan [1].

Texnik jarayonlarni yangilash murakkab tashqi muhitga moslashish uchun 40,5KV tashqi ajratgichning asosiy yordami hisoblanadi. Transmissiya tizimida rulmanlar va soyabon tishli mexanizmning kombinatsiyasi qabul qilinadi, bu nafaqat kalitni moslashuvchan aylantirish va erkin ochish va yopish imkonini beradi, bu esa operatsiyani osonlashtiradi, balki ikki ustunli ochish va yopish harakatlarining izchilligini ta'minlaydi, tiqilib qolish va noto'g'ri hizalanish muammolarini oldini oladi; ochilish va yopilish chegarasi moslamasining sozlanishi kontaktlarning optimal holatda bo'lishini ta'minlashi mumkin va ish tugagandan so'ng tutqich qulflash halqasi bilan qulflanadi, tasodifiy tashqi kuchlarning erkin ochilishi va yopilishiga olib kelishining oldini oladi, operatsion ishonchliligini yanada oshiradi. Materiallarni tanlash nuqtai nazaridan, kontaktlar asosan harbiy darajadagi kumush oksidi qalay (AgSnO₂) kompozit materiallardan foydalanadi, ular barqaror aloqa qarshiligiga va mukammal o'tkazuvchanlikka ega bo'lib, chiziq yo'qotilishini samarali kamaytiradi; izolyatorlar yuqori quvvatli silikon kauchuk yoki keramika materiallarini o'zlashtiradilar, ular mukammal izolyatsiyalash ko'rsatkichlari, katta aloqa bo'shlig'i va izolyatsiyalashning etarli chegarasi bo'lib, ular tashqi izolyatsiyaning qarishi, oqishi va hokazolarga samarali qarshilik ko'rsatishi mumkin. tuman, kislotali yomg'ir va qum changi va qattiq tuz tuman sinovlari va ultrabinafsha qarish testlaridan o'tadi, yuqori namlikli qirg'oq hududlari, baland shamol-qum cho'llari va baland tog'lar kabi turli xil ekstremal tashqi muhit uchun mos keladi.
