Nolinchi ketma-ketlikdagi oqim transformatori o'rta kuchlanishli energiya tizimlarida tuproqdagi nosozliklarni aniqlash va himoya qilishni muvofiqlashtirish uchun mo'ljallangan. U odatda 10kV taqsimlash tarmoqlarida muvozanatsiz yoki noto'g'ri sharoitlarda hosil bo'lgan qoldiq tokni kuzatish uchun qo'llaniladi, himoya o'rni noto'g'ri kontaktlarning zanglashiga olib kelishiga va tizim xavfsizligi va ishonchliligini oshirishga yordam beradi.
Ushbu model (LXK-PH80-200) birlamchi kabellarni ajratmasdan o'rnatish imkonini beruvchi ajratilgan yadroli tuzilishga ega epoksi qatronli vakuumli quyish texnologiyasidan foydalanadi. Yadro yuqori sifatli sovuq haddelenmiş kremniy po'latdan ishlab chiqariladi, o'rash esa barqaror magnit ishlashi va uzoq muddatli ish paytida kam yo'qotishni ta'minlash uchun kislorodsiz mis o'tkazgichlardan foydalanadi.

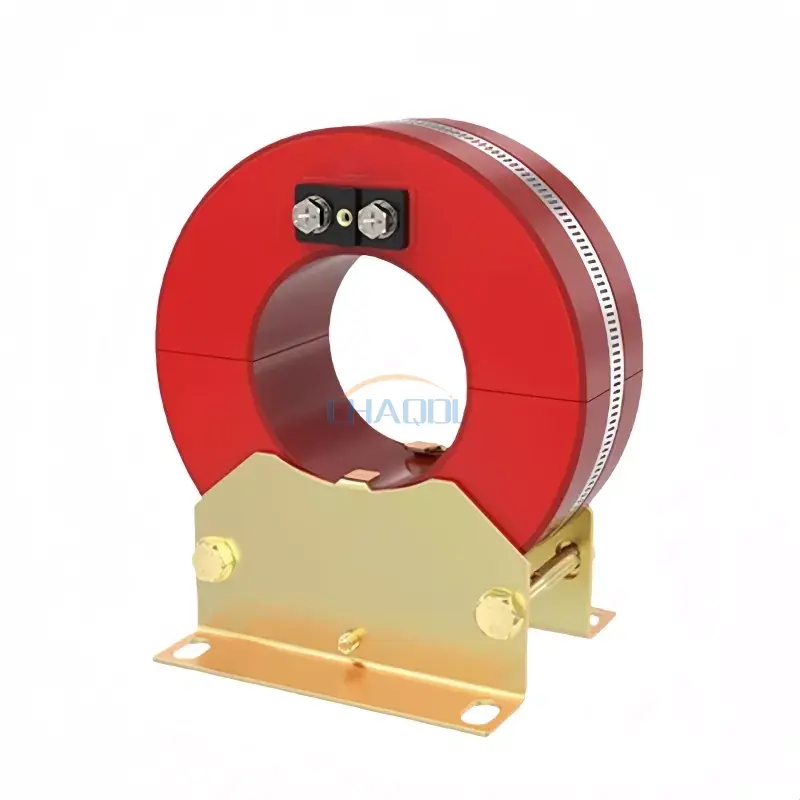

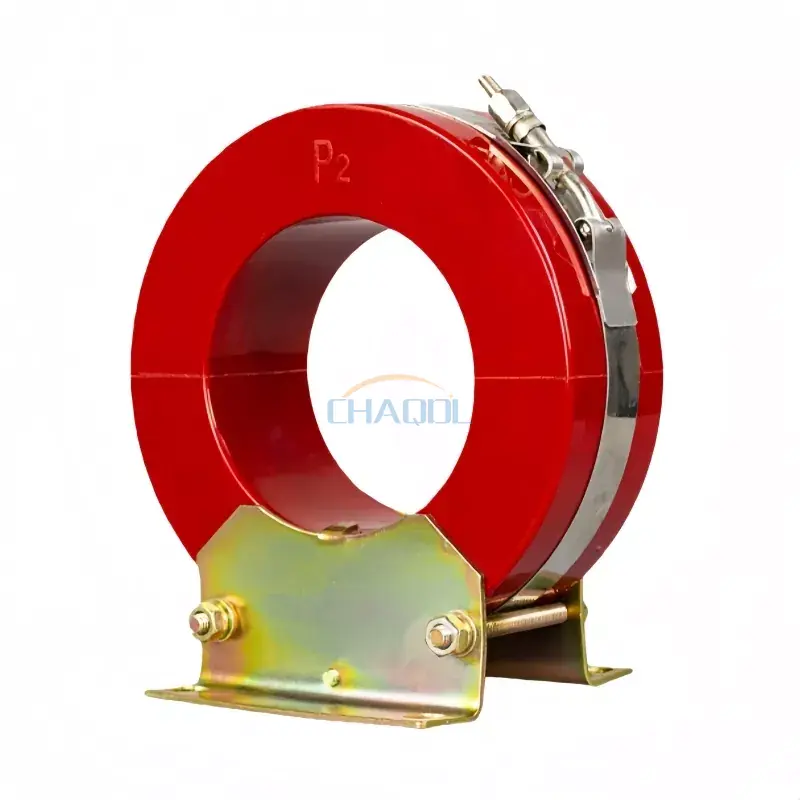

Ushbu nol ketma-ketlikdagi oqim transformatorining asosiy afzalligi uning ajratilgan yadroli tuzilishi bo'lib, u birlamchi kabellarni ajratmasdan o'rnatish imkonini beradi. Ikki qismli yadro dizayni qisqichni mahkamlash bilan birgalikda qayta jihozlash va texnik xizmat ko'rsatish loyihalarida joylarda o'rnatish samaradorligini sezilarli darajada oshiradi.

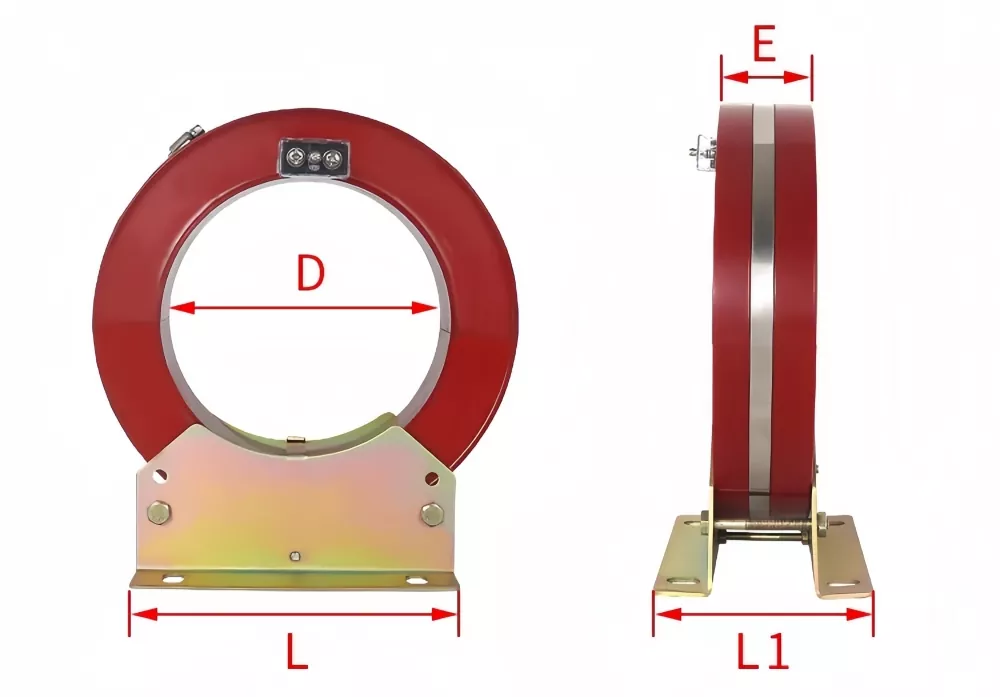

| Mahsulot spetsifikatsiyalari | D | E | L | L1 |
| LXK-80 | PH80 | 58 | 130 | 123 |
| LXK-100 | PH100 | 58 | 130 | 122 |
| LXK-120 | PH120 | 57 | 130 | 120 |
| LXK-150 | PH150 | 58 | 190 | 123 |
| LXK-180 | PH 180 | 58 | 190 | 125 |
| LXK-200 | PH200 | 60 | 280 | 129 |
| LXK-240 | PH240 | 80 | 280 | 167 |
| LXK-260 | PH260 | 55 | 280 | 120 |
| LXK-300 | PH300 | 80 | 280 | 170 |
| Rele modeli | Rele bobini ulash usuli | Rele shkalasi qiymati | Nolinchi ketma-ketlik joriy qiymati (A) |
| DD-11/60 DD-1/60 |
ketma-ket ulanish | 15*1 | 2.4-4.5 |
| 30*1 | |||
| parallel ravishda | 15*2 | 3-5 | |
| 30*2 | |||
| ketma-ket ulanish | 15*1 | 3-5 | |
| 30*1 | |||
| parallel ravishda | 15*2 | 3-6 | |
| 30*2 |
Nominal izolyatsiya darajasi: 0,5/3KV
Split yadroli epoksi qatronlar strukturasi birlamchi kabellarni olib tashlamasdan tez o'rnatish imkonini beradi, texnik xizmat ko'rsatish va qayta jihozlash loyihalarida ishlamay qolish vaqtini kamaytiradi. Dizayn, shuningdek, qattiq elektr muhitida mexanik barqarorlikni va uzoq muddatli izolyatsiya ishonchliligini yaxshilaydi.
Qurilma past va yuqori qoldiq oqim sharoitida barqaror o'lchash ko'rsatkichlarini ta'minlaydi, bu esa uni sanoat tarqatish tarmoqlari, podstansiyalar va ixcham kommutatsiya qurilmalaridagi himoya tizimlari uchun mos qiladi.
1. O'rnatish: Ichki foydalanish
2. Harorat diapazoni: -5 ℃ dan 40 ℃ gacha, kunlik o'rtacha ≤ 30 ℃
3. Atrof-muhit: korroziy bo'lmagan, past ifloslanish joylari
1-savol: Nolinchi ketma-ketlikdagi oqim transformatorining asosiy vazifasi nima?
Javob: U uch fazali tizimlarda tuproqdagi nosozliklar natijasida yuzaga kelgan nomutanosiblik oqimini aniqlaydi va noto'g'ri zanjirlarni izolyatsiya qilish uchun o'rni himoya qilish tizimlari uchun signallarni beradi.
2-savol: Tizimni o'chirmasdan o'rnatish mumkinmi?
Javob: Ha, ajratilgan yadroli dizayn mavjud kabellar atrofida ajratmasdan o'rnatish imkonini beradi.
3-savol: Nominal oqim sobitmi yoki sozlanishi mumkinmi?
Javob: Asosiy joriy reyting tizim talablari asosida moslashtirilishi mumkin.
4-savol: Qaysi turdagi himoya tizimlari bilan mos keladi?
Javob: U yerga nosozlik o'rni, himoya panellari va kommutator monitoring tizimlari bilan mos keladi.
5-savol: Yadro va o'rashda qanday materiallar ishlatiladi?
Javob: Bu past yo'qotish va yuqori samaradorlik uchun sovuq haddelenmiş silikon po'lat yadrolari va kislorodsiz mis o'rashlardan foydalanadi.
6-savol: Odatda qayerda o'rnatiladi?
Javob: Odatda halqali asosiy bloklarga, tarqatish shkaflariga, transformatorlarga va elektron to'xtatuvchidir himoya panellariga o'rnatiladi.
