126KV tashqi SF6 o'chirgich

126KV tashqi SF6 elektron to'xtatuvchisi (model LW36-126) elektr tarmoqlari podstansiyalari, kommunal uzatish tizimlari va yirik sanoat elektr tarmoqlari uchun mo'ljallangan yuqori kuchlanishli uzatish sinfidagi kommutatsiya moslamasi. U yuk oqimini, haddan tashqari yuk oqimini va qisqa tutashuvdagi noto'g'ri oqimlarni boshqarish, himoya qilish va almashtirish uchun keng qo'llaniladi va o'zaro bog'langan quvvat tizimlarida o'chirish to'xtatuvchisi sifatida ham ishlashi mumkin.

Ushbu 126KV tashqi SF6 o'chirish to'xtatuvchisi oltingugurtli geksaflorid (SF6) gazini yoyni o'chirish va izolyatsiyalash vositasi sifatida qabul qiladi, bu bitta ustunli, har bir qutbli struktura bilan birlashtiriladi. Uzilish vaqtida o'z-o'zidan energiya yoyini o'chirish printsipi kamonni samarali sovutish va o'chirish uchun kamon kamerasi ichida yuqori tezlikda gaz oqimini hosil qiladi, bu esa yuqori nosozlik sharoitida barqaror uzilish ishini ta'minlaydi.

KT bilan boshqariladigan motor prujina ishlaydigan mexanizmi va uch bosqichli mexanik bog'lanish tizimi bilan jihozlangan LW36-126 aniq kommutatsiya ishlashi, yuqori mexanik ishonchliligi va tashqi muhitda juda yaxshi uzoq muddatli operatsion barqarorlikni taklif etadi.

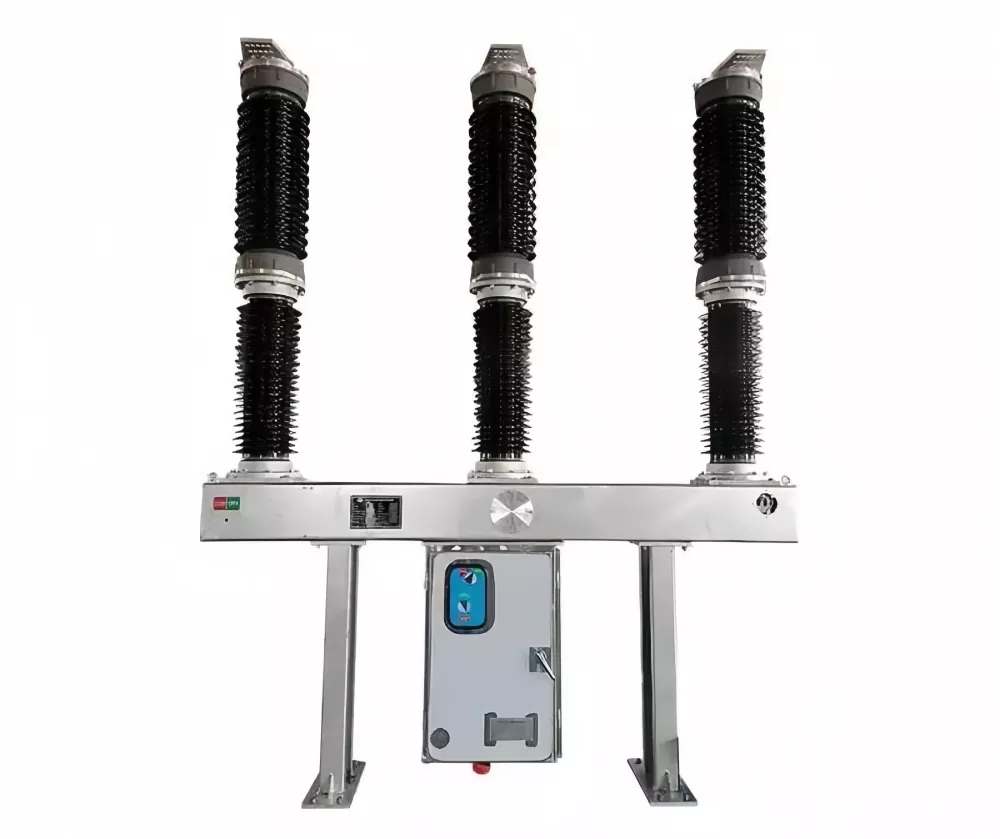

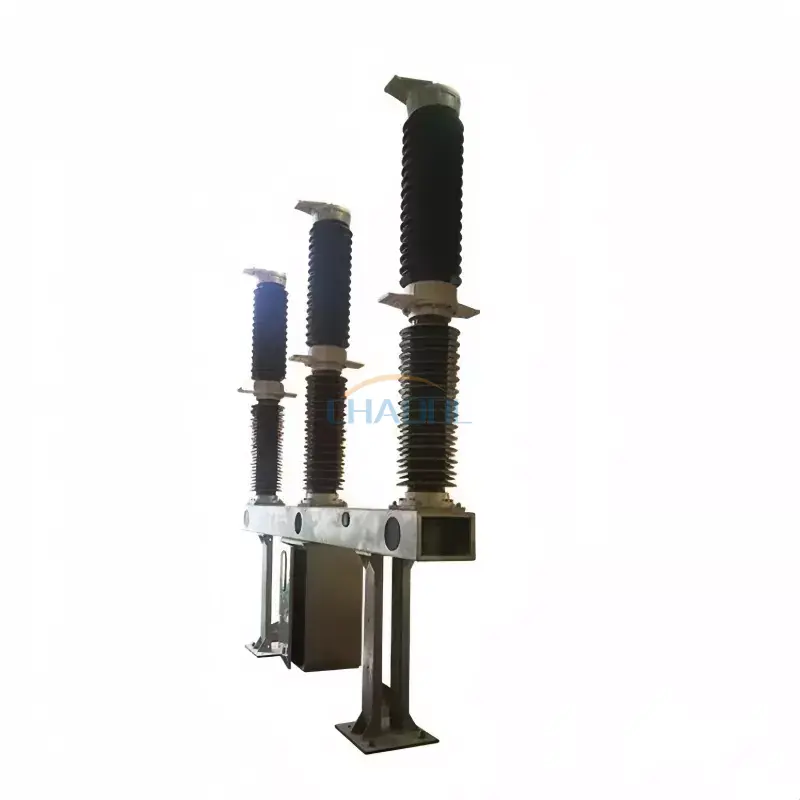

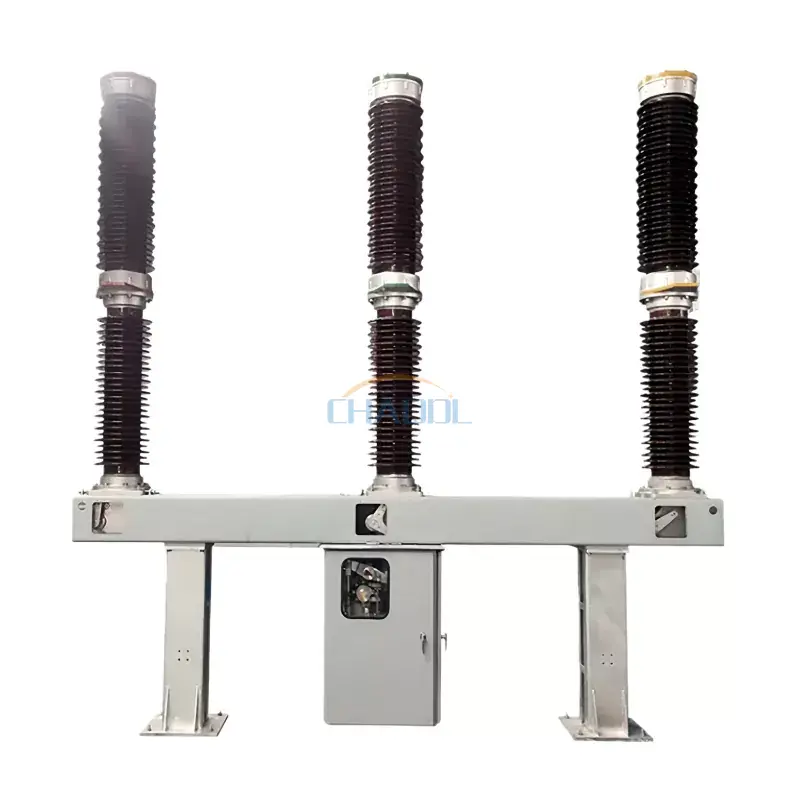

Mahsulot ko'rinishi

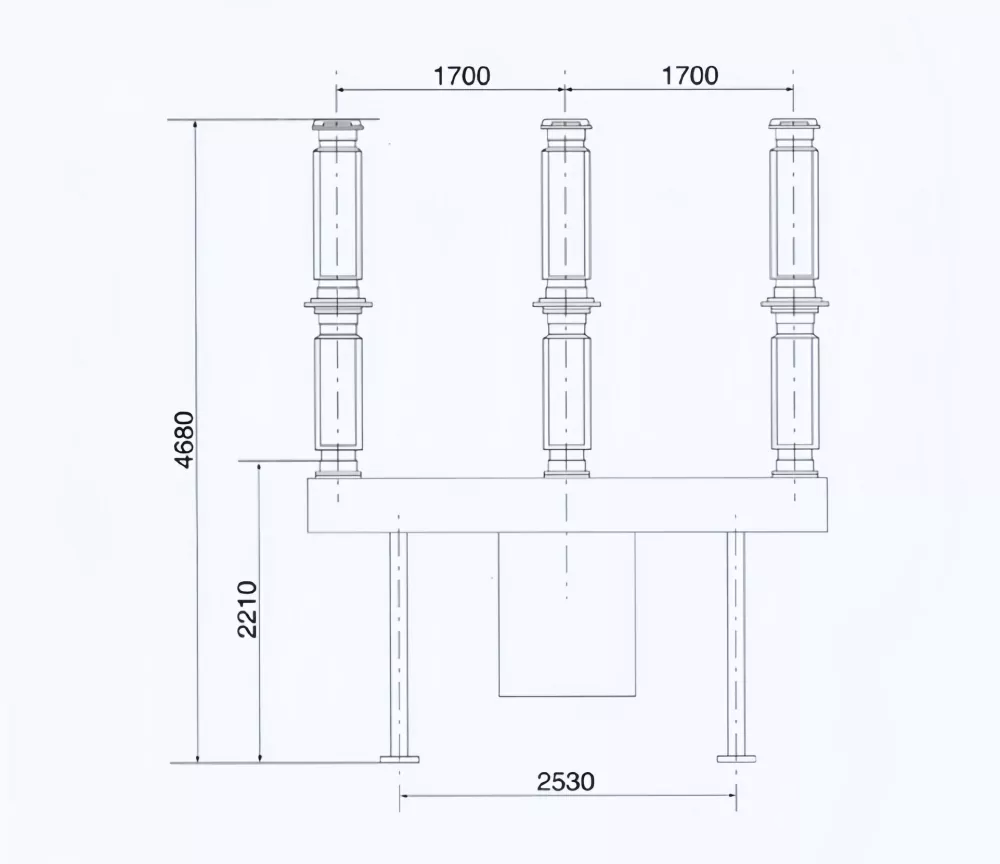

Mahsulot o'lchamlari diagrammasi

Operatsion muhiti

• O'rnatish balandligi: dengiz sathidan ≤ 3000 metr
• Atrof-muhit harorati: -30 ° C dan + 40 ° C gacha
• Maksimal shamol tezligi: ≤ 34 m/s
• Ifloslanish darajasi: III sinf (25 mm/kV)

Texnik parametrlar

Mahsulot xususiyatlari

• Kengaytirilgan SF6 gaz izolatsiyasi a'lo yoyni yo'q qilish va dielektrik ish faoliyatini ta'minlaydi.
• Bir ustunli, bitta sindirilgan qutb dizayni mexanik murakkablikni pasaytiradi va ishonchlilikni oshiradi.
• Transmissiya darajasidagi nosozliklar uchun 40kA gacha bo'lgan yuqori uzilish quvvati.
• CT tomonidan boshqariladigan kamon ish mexanizmi barqaror va aniq almashtirish ishini ta'minlaydi.
• Ifloslanish, shamol va harorat o'zgarishiga kuchli qarshilik ko'rsatadigan qattiq tashqi muhit uchun javob beradi.
• Tarmoq operatorlari uchun past texnik talablar bilan uzoq mexanik xizmat muddati.
• Zamonaviy podstansiyalarni avtomatlashtirish va masofadan boshqarish tizimlari bilan mos keladi.

Mahsulot tuzilishi va ishlash printsipi

126KV tashqi SF6 o'chirish to'xtatuvchisi SF6 gaz bilan to'ldirilgan yoyni o'chirish kamerasidan, oqim transformatorining integratsiyasidan, ish mexanizmidan, izolyatsion tayanch strukturasidan va po'latdan yasalgan korpus tizimidan iborat. SF6 gazi yuqori dielektrik quvvat va uzilishdan keyin tez tiklanishni ta'minlovchi ham izolyatsiya, ham kamonni so'ndiruvchi vosita sifatida ishlaydi.

Nosozlik sharoitida ishlaydigan mexanizm harakatlanuvchi kontaktni ajratish uchun harakatga keltiradi, bu esa kamon kamerasi ichida yuqori tezlikda SF6 gaz oqimini hosil qiladi. Bu havo oqimi tez soviydi va yoyni deionizatsiya qiladi, bu esa yuqori voltli nosozlik oqimlarining xavfsiz uzilishini ta'minlaydi. Uch bosqichli mexanik ulanish tizimi qutbning sinxron ishlashini va yuqori uzilish mustahkamligini ta'minlaydi.

Ilovalar

• Yuqori kuchlanishli elektr uzatish podstansiyalari
• Elektr tarmoqlarini o'zaro ulash tizimlari
• Kommunal uzatish va tarqatish tarmoqlari
• Gidroenergetika va issiqlik elektr stansiyalari
• Sanoat yuqori kuchlanishli energiya tizimlari
• Yirik infratuzilma va energetika loyihalari
• Temir yo'l va transport energiya tizimlari

Tez-tez so'raladigan savollar

a nima126KV tashqi SF6 o'chirgichuchun ishlatiladi?

U uzatish tarmoqlarida yuqori voltli elektr toklarini uzish va nazorat qilish, nosozliklar yoki kommutatsiya operatsiyalari paytida podstansiyalar va energiya tizimlarining xavfsiz ishlashini ta'minlash uchun ishlatiladi.

Nima uchun SF6 gaz o'chirgichlarda ishlatiladi?

SF6 gazi mukammal izolyatsiyalash va yoyni o'chirish xususiyatlariga ega bo'lib, ixcham uskuna hajmini saqlab, yuqori voltli nosozlik oqimlarini samarali to'xtatish imkonini beradi.

LW36-126 tashqi o'rnatish uchun mos keladimi?

Ha. The126KV tashqi SF6 o'chirgichtashqi podstansiyalar uchun maxsus ishlab chiqilgan va og'ir ekologik sharoitlarda ishonchli ishlashi mumkin.

An'anaviy elektron to'xtatuvchilardan qanday afzalliklarga ega?

Yog 'asosidagi o'chirgichlar bilan solishtirganda, SF6 elektron to'xtatuvchilari yuqori ishonchlilik, past texnik xizmat ko'rsatish, yoyni tezroq yo'q qilish va yuqori kuchlanish sharoitida yaxshi ishlashni taklif qiladi.
