66KV tank turi SF6 o'chirgich

66KV tank tipidagi SF6 o'chirgich (Model: LW36-66) 50 Gts AC nominal chastotali 66 KV quvvatni uzatish va tarqatish tizimlari uchun mo'ljallangan yuqori voltli tashqi o'chirgichdir. SF6 gazini ham izolyatsion, ham kamon o'chirish vositasi sifatida ishlatib, podstansiyalar, kommunal elektr tarmoqlari, sanoat ob'ektlari va qayta tiklanadigan energiya loyihalari uchun ishonchli kommutatsiya, nosozliklarni to'xtatish va himoya qilishni ta'minlaydi. O'chirish to'xtatuvchisi avtobus galstugi sifatida va kondansatör bankini almashtirish ilovalari uchun ham ishlatilishi mumkin.

Yilni oqimli tank tuzilishi bilan ishlab chiqilgan LW36-66 o'rnatish joyini minimallashtiradi, shu bilan birga ajoyib elektr ishlashi va uzoq muddatli operatsion ishonchliligini ta'minlaydi. Uning ilg'or bahor ish mexanizmi, past SF6 oqish tezligi va texnik xizmat ko'rsatishga qulay dizayni uni xavfsiz, samarali va barqaror ishlashni talab qiluvchi zamonaviy yuqori kuchlanishli uzatish tarmoqlari uchun ideal echimga aylantiradi.

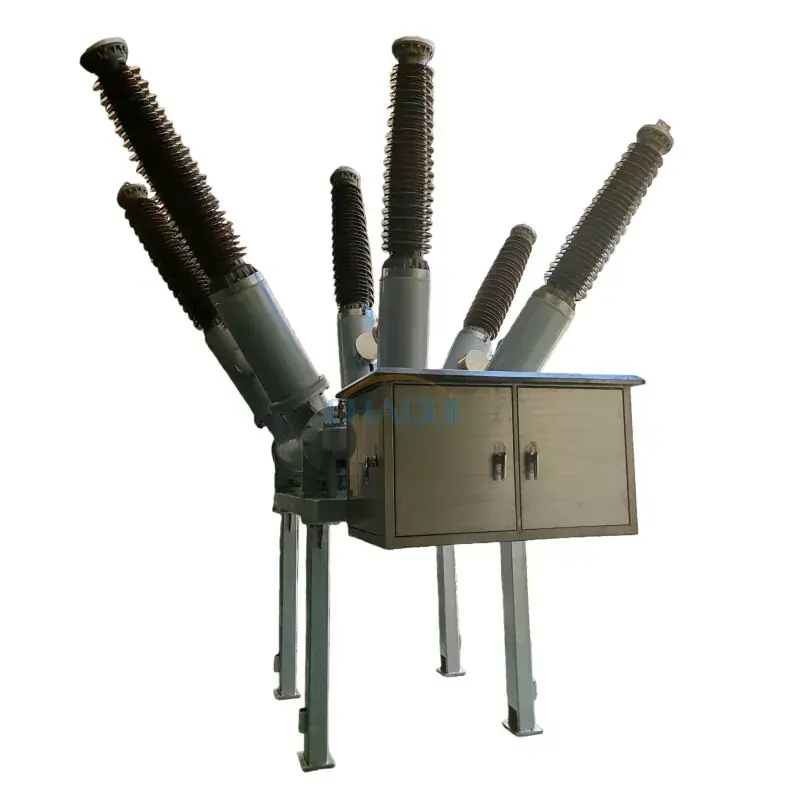

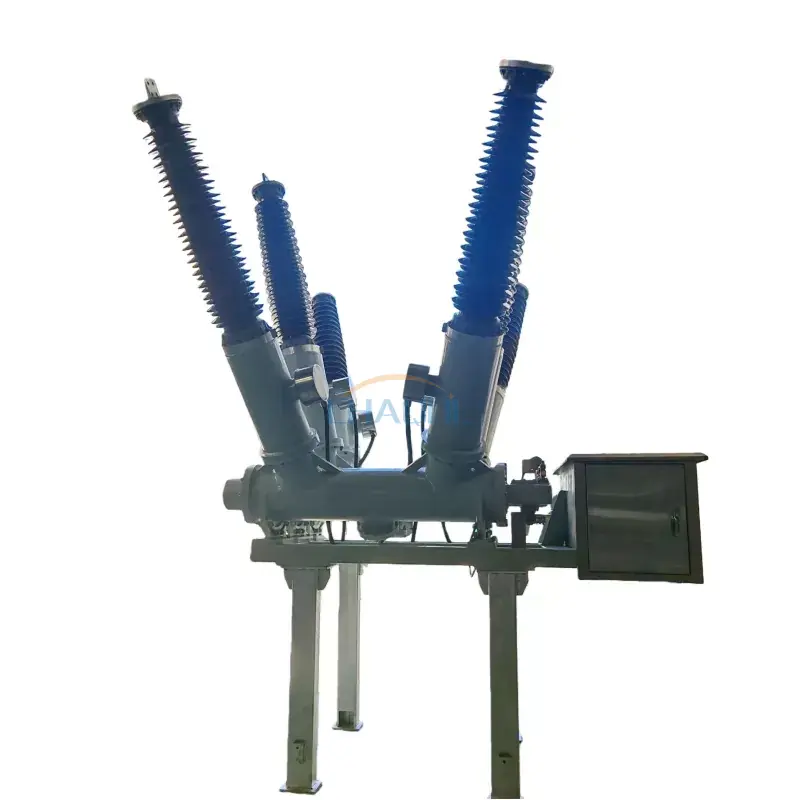

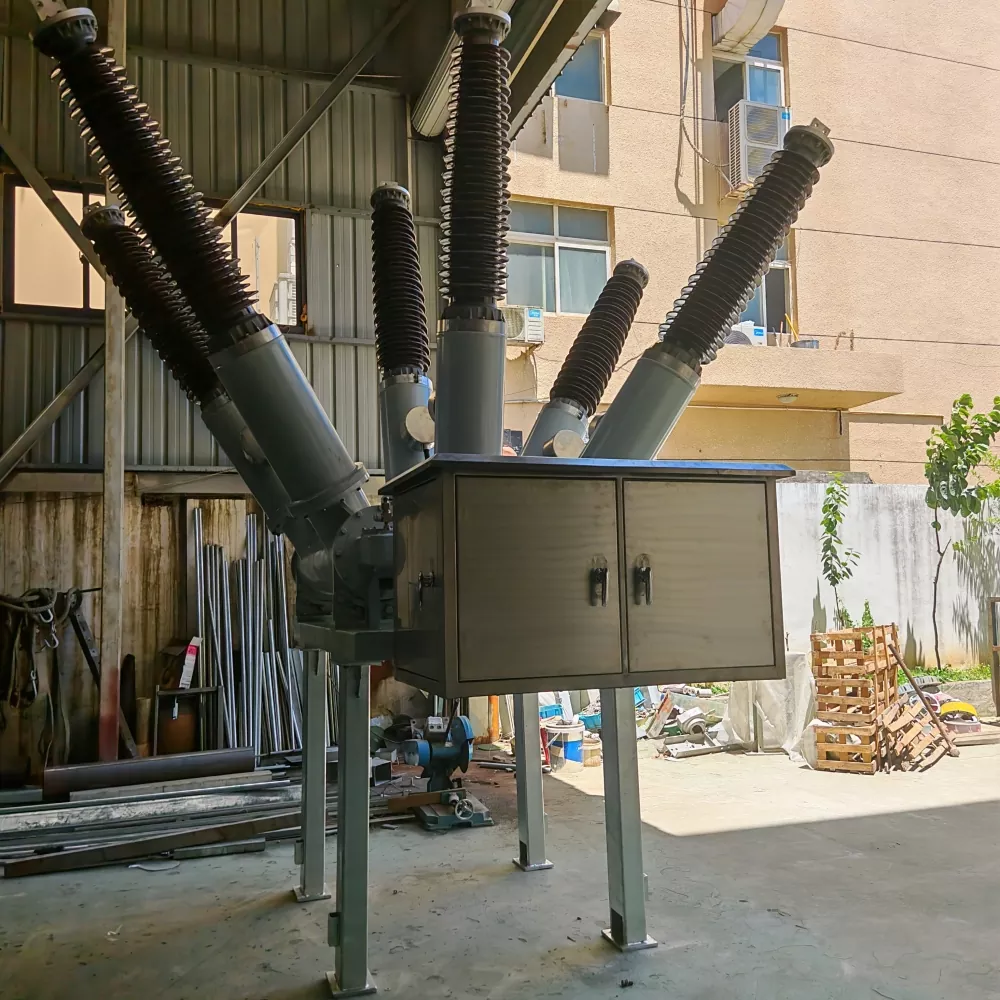

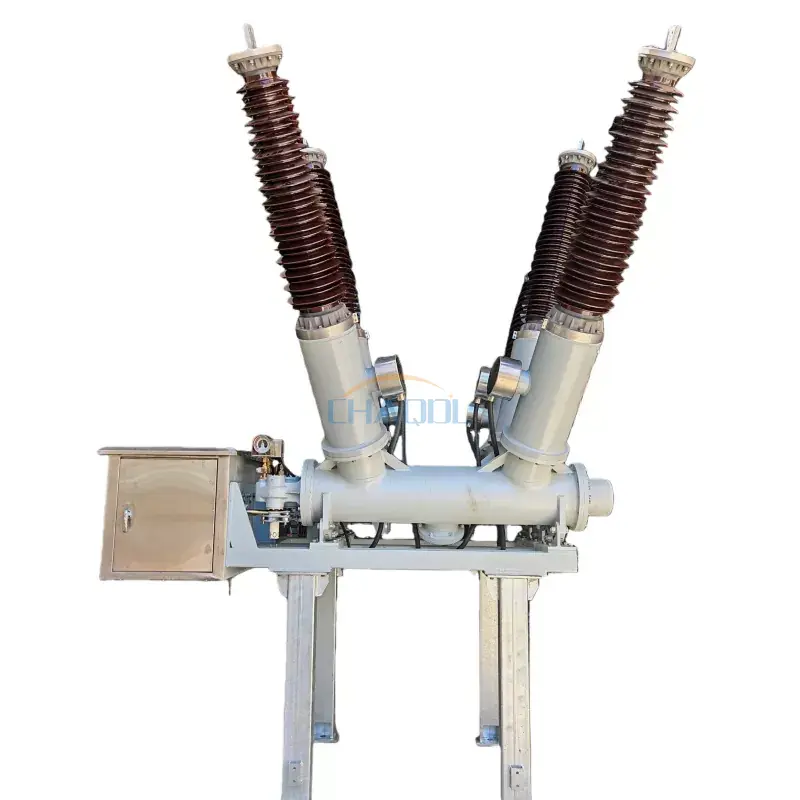

Haqiqiy mahsulot fotosurati

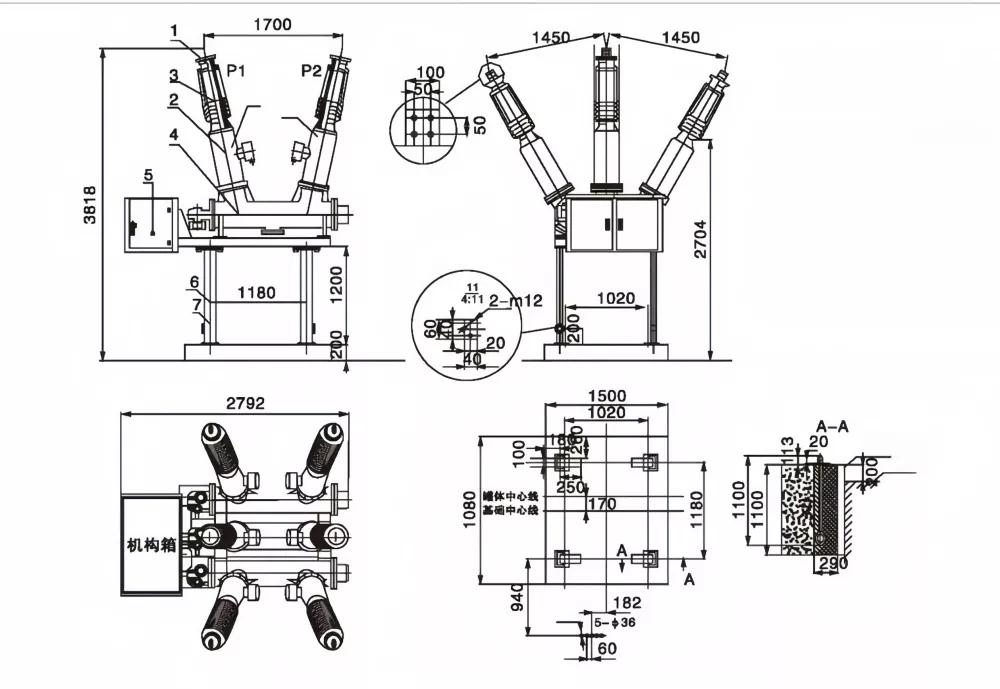

Mahsulot o'lchamlari diagrammasi

Asosiy tuzilma

• Ajoyib elektr o'tkazuvchanligi uchun kumush bilan qoplangan alyuminiy bir fazali terminal bloki.
• Yuqori izolyatsiyalash ko'rsatkichlariga ega bo'lgan yuqori quvvatli chinni chiqish vtulkasi.
• Himoya va o'lchash uchun o'rnatilgan oqim transformatori (CT).
• Yuqori uzilish qobiliyatiga ega polga o'rnatilgan SF6 yoyni o'chirish kamerasi.
• Bahor ish mexanizmini va ikkilamchi boshqaruv komponentlarini birlashtiruvchi mexanizm shkafi.
• Barqaror o'rnatish uchun og'ir galvanizli kanalli po'latdan yasalgan tayanch.
• Ishlash xavfsizligini oshirish uchun bir nechta topraklama terminallari.

Mahsulot xususiyatlari

• Nominal oqim gacha3150A, og'ir yuk uzatish ilovalari uchun javob beradi.
• Ilg'or SF6 gaz izolatsiyasi texnologiyasi mukammal dielektrik kuch va ishonchli yoyni yo'q qilishni ta'minlaydi.
• 31,5 kA nosozlikni to'xtatish qobiliyati va 10 000 tagacha mexanik operatsiyalar bilan uzoq elektr chidamliligi.
• Yillik SF6 gaz oqish darajasi 0,5% dan past bo'lib, texnik xizmat ko'rsatish talablarini kamaytiradi va uzoq muddatli muhrlanish ishonchliligini ta'minlaydi.
• The66KV tank turi SF6 o'chirgichifloslanish darajasi IV va atrof-muhit harorati -40°C dan +40°C gacha boʻlgan ogʻir tashqi muhit uchun moʻljallangan.
• Yilni tank tipidagi konstruktsiya mexanik barqarorlikni yaxshilash bilan birga o'rnatish joyini qisqartiradi.
• Masofadan monitoring qilish, podstansiyalarni avtomatlashtirish va zamonaviy aqlli tarmoq ilovalari uchun javob beradi.

Texnik spetsifikatsiyalar

Ishlash mexanizmining texnik xususiyatlari

Ilovalar

The66KV tank turi SF6 o'chirgichishonchli almashtirish va himoya qilish zarur bo'lgan yuqori kuchlanishli elektr uzatish va tarqatish tizimlarida keng qo'llaniladi.

• 66 kV podstansiyalar
• Kommunal uzatish va tarqatish tarmoqlari
• Elektr ishlab chiqarish zavodlari
• Qayta tiklanadigan energiya tarmoqlari integratsiyasi
• Sanoat elektr energiyasini taqsimlash tizimlari
• Kondensator bankini almashtirish
• Avtobus galstugi va oziqlantiruvchi himoyasi
• Smart tarmoq va podstansiyalarni avtomatlashtirish loyihalari

Ishlash printsipi

66KV sig'imli SF6 tipidagi o'chirgich oltingugurtli geksaflorid (SF6) gazini izolyatsion va yoyni o'chirish vositasi sifatida ishlatadi. Kommutatsiya jarayonida kontaktlar ajratilganda, elektr yoyi hosil bo'ladi. Yuqori bosimli SF6 gazi tez soviydi va yoyni deionizatsiya qiladi, bu esa nosozlik oqimini xavfsiz va samarali ravishda uzish imkonini beradi. Dvigatel bilan zaryadlangan kamon ishlaydigan mexanizmi tez ochish va yopish operatsiyalarini ta'minlaydi, yuqori kuchlanishli elektr tizimlari uchun ishonchli himoyani ta'minlaydi.

Tez-tez so'raladigan savollar

66KV tank tipidagi SF6 o'chirgich nima uchun ishlatiladi?

U 66KV uzatish va tarqatish tizimlarida kommutatsiya, himoya va nosozliklarni to'xtatish uchun ishlatiladi, bu podstansiyalar va elektr tarmoqlarining xavfsiz va ishonchli ishlashini ta'minlashga yordam beradi.

SF6 tank tipidagi elektron to'sarning afzalliklari qanday?

SF6 tank tipidagi o'chirgichlar mukammal izolyatsiyalash ko'rsatkichlari, yuqori uzilish qobiliyati, ixcham tuzilish, past texnik talablar va uzoq mexanik xizmat muddatini taklif qiladi.

Ushbu elektron to'xtatuvchini kondansatör bankini almashtirish uchun ishlatish mumkinmi?

Ha. LW36-66 kondansatör bankini almashtirish, avtobusni ulash ilovalari va yuqori voltli uzatish liniyasini himoya qilish uchun javob beradi.

O'chirish to'xtatuvchisi qattiq tashqi muhitga mos keladimi?

Ha. U ifloslanish darajasi IV sharoitida va -40°C dan +40°C gacha boʻlgan atrof-muhit haroratida ishonchli ishlashga moʻljallangan boʻlib, uni talabchan tashqi oʻrnatishlarga moslashtiradi.
