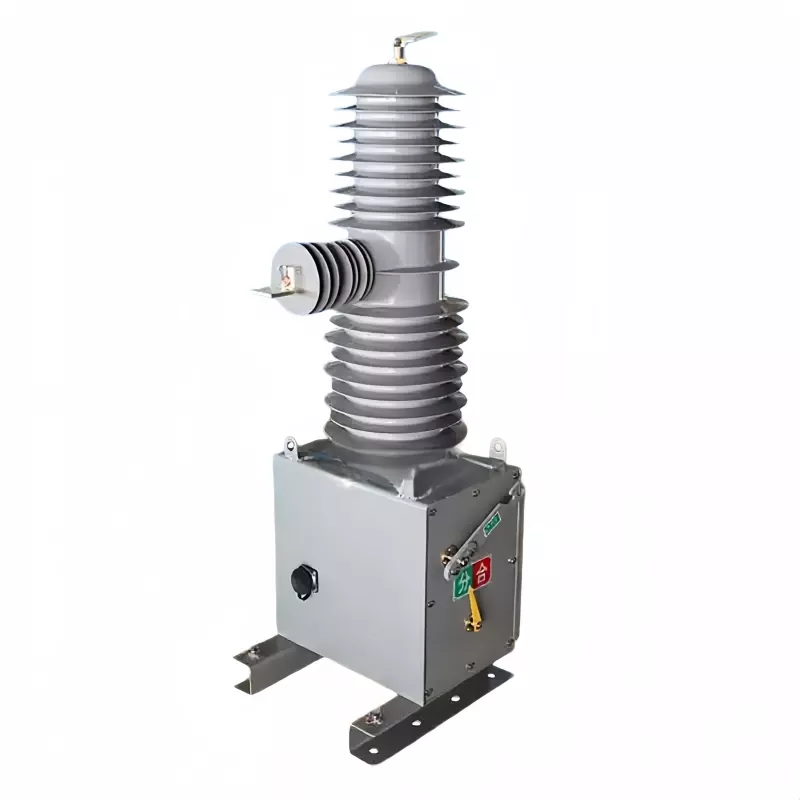

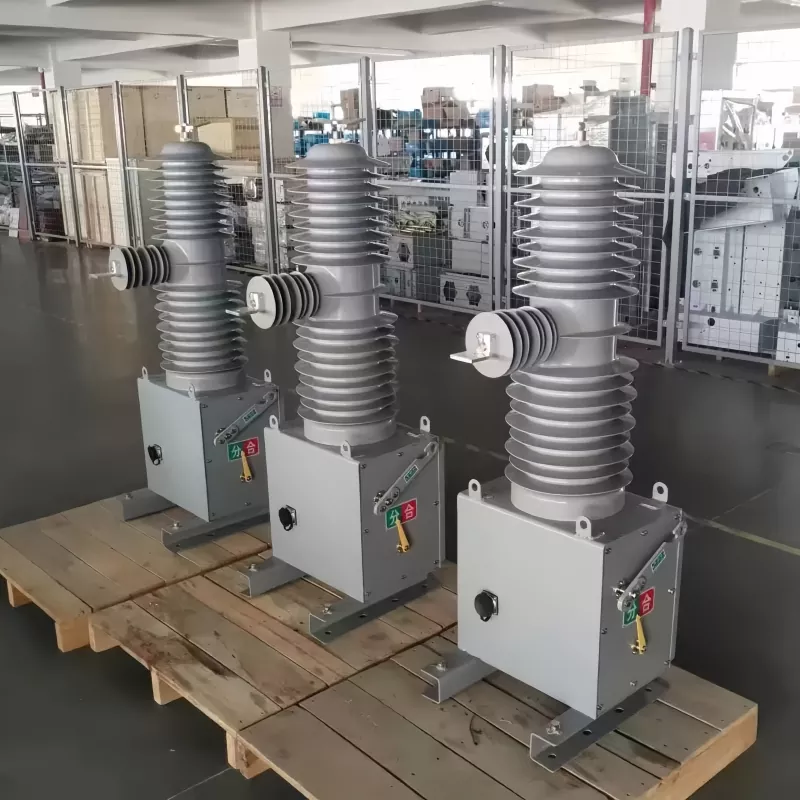

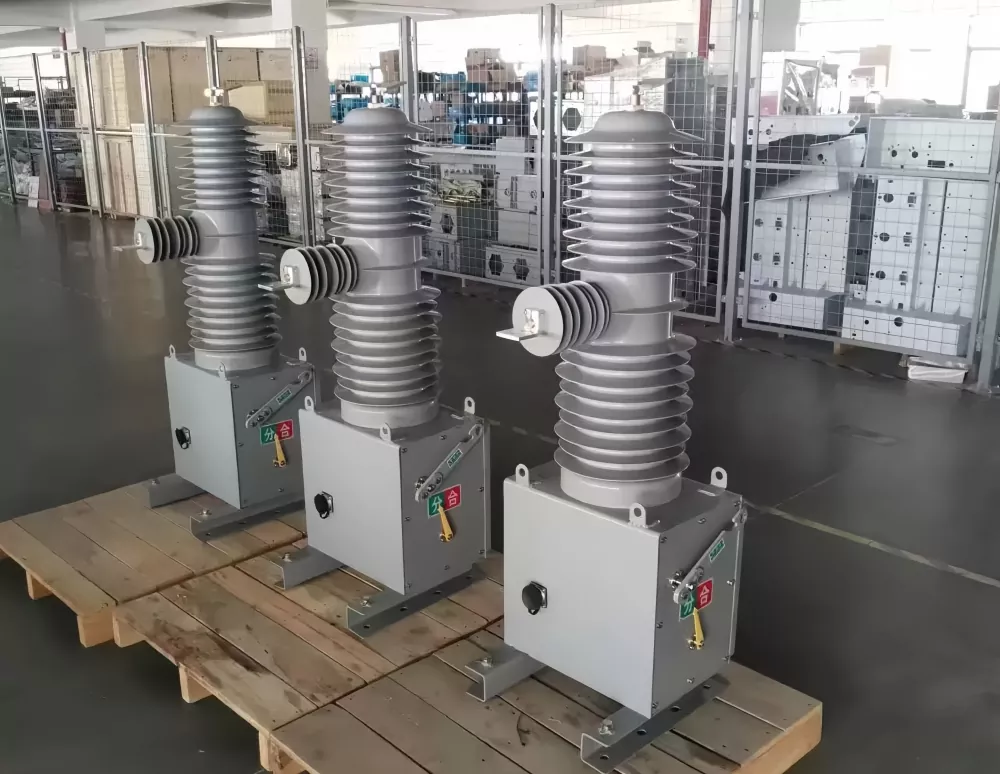

The33 kV yagona qutbli tashqi o'chirgicho'rta kuchlanishli havo tarqatish tizimlarida ishonchli kommutatsiya va himoya qilish uchun mo'ljallangan. Zamonaviy elektr tarmoqlarida yuk oqimi, noto'g'ri oqim va qisqa tutashuv sharoitlarini to'xtatish uchun keng qo'llaniladi. Kuchli tashqi tuzilma va optimallashtirilgan yoyni o'chirish ko'rsatkichi bilan ushbu uskuna og'ir atrof-muhit sharoitida ham barqaror ishlashni ta'minlaydi.
Doimiy magnit ishlaydigan mexanizm va yuqori quvvatli izolyatsiyalash komponentlari bilan qurilgan33 kV yagona qutbli tashqi o'chirgichtezkor javob, uzoq xizmat muddati va minimal texnik talablarni ta'minlaydi, bu uni kommunal tarmoqlar, podstansiyalar va sanoat energiya taqsimlash tizimlari uchun mos qiladi.
|
Loyiha |
Raqamli qiymat |
|
Nominal kuchlanish |
35 kV |
|
Nominal oqim |
630/1250A |
|
Nominal chastota |
50/60Hz |
|
1-daqiqa quvvat-chastota chidamli kuchlanish |
80/95 kV |
|
Chaqmoq impulslariga chidamli kuchlanish (cho'qqi) |
185 kV |
|
Nominal qisqa tutashuvning uzilish oqimi |
20/25/31,5 kA |
|
Nominal qisqa tutashuv oqimi (cho'qqi) |
80 kA |
|
Nominal cho'qqiga chidamli oqim |
80 kA |
|
4S qisqa muddatli qarshilik oqimi |
31,5 kA |
|
Nominal ish aylanishi |
Ochish–0,3s–Yopish/Ochish–180s–Yopish/Ochish–180s–Yopish/Ochish–60s–Qayta tiklash |
|
Nominal qisqa tutashuvni uzish operatsiyalari |
30 marta |
|
Mexanik hayot |
20 000 marta |
|
Doimiy magnit mexanizmini boshqarish kuchlanishi |
DC220V |
|
Ikkilamchi kontaktlarning zanglashiga olib keladigan 1 daqiqali quvvat chastotasi kuchlanish sinovi |
2 kV |
|
Parametr nomi |
Ma'lumotlar |
|
Gap bilan aloqa |
18±1 mm |
|
Overtravel bilan bog'laning |
4±0,5 mm |
|
Ochilish tezligi |
1,4-1,8 m/s |
|
Yopish tezligi |
0,8-1,2 m/s |
|
Kontaktni yopish vaqti |
<=5 ms |
|
Fazadan fazaga markaz masofasi |
560±2 mm |
|
Uch fazali kommutatsiya asinxroniyasi |
<=3 ms |
|
Fazadan fazaga o'tkazuvchi halqa qarshiligi |
mkŌ |
|
Yopilish vaqti |
25-45 ms |
|
Ochilish vaqti |
20-45 ms |
|
Og'irligi |
100 kg |
To'g'ri o'rnatish33 kV yagona qutbli tashqi o'chirgichuzoq muddatli ishonchlilik va xavfsiz ishlashni ta'minlash uchun muhim ahamiyatga ega. Jihoz to'g'ri topraklama aloqasi bilan barqaror qutbli konstruktsiyaga yoki po'lat ramkaga o'rnatilishi kerak.
O'rnatishdan so'ng mexanizmning uzluksiz ishlashi va to'g'ri vaqtini ta'minlash uchun yuksiz kommutatsiya sinovini o'tkazish kerak.
1. Atrof havo harorati: -30 ° C dan + 60 ° C gacha;
2. Balandligi: 2000 metrdan oshmasligi;
3. Shamol tezligi: 34 m/s dan oshmasligi kerak;
4. O'zgartirish moslamalari va boshqaruv uskunalari tashqarisidan kelib chiqadigan tebranish yoki seysmik faollik ahamiyatsiz;
5. Ifloslanish darajasi: IV daraja;
6. Saqlash harorati: -40 ° C dan + 85 ° C gacha.
1-savol: 33 kV yagona qutbli tashqi o'chirgichning asosiy vazifasi nima?
Javob: U o'rta kuchlanishli havo taqsimlash tizimlarida nosozlik oqimlarini to'xtatish va izolyatsiya qilish, tarmoqning xavfsiz ishlashini ta'minlash va quyi oqim uskunalarini himoya qilish uchun ishlatiladi.
2-savol: Ushbu o'chirgich qattiq tashqi muhitda ishlay oladimi?
Javob: Ha, u yuqori ifloslanish, kuchli shamol va keng harorat o'zgarishlari uchun mo'ljallangan bo'lib, uni uzoq muddatli tashqi foydalanish uchun mos qiladi.
3-savol: 33 kV yagona qutbli tashqi o'chirgich muntazam parvarishlashni talab qiladimi?
Javob: Muhrlangan mexanizm va bardoshli komponentlar tufayli dizayn normal ish sharoitida texnik xizmat ko'rsatmaydi.
4-savol: Qanday turdagi o'rnatish usuli tavsiya etiladi?
Javob: Optimal xavfsizlik va ishlash uchun xavfsiz topraklama bilan ustunga o'rnatilgan o'rnatish tavsiya etiladi.
5-savol: U qanday himoya darajasini qo'llab-quvvatlaydi?
Javob: IV darajali ifloslanish muhitiga mos keladigan yuqori izolyatsiya va ifloslanish qarshiligi uchun mo'ljallangan.
