Qanday qilib o'tkazgichli oqim transformatori quvvatni taqsimlash tizimlarida aniqlik, xavfsizlik va samaradorlikni oshirishi mumkin

Maqola xulosasi: A Yadro oqim transformatori orqalio'lchov asboblarini yuqori oqim o'tkazgichlariga to'g'ridan-to'g'ri ulamasdan, o'zgaruvchan tokni o'lchash va kontaktlarning zanglashiga olib himoyasini qo'llab-quvvatlashning amaliy usulini taqdim etadi.Anqiang kuchiLMZC-10 seriyali elektr energiyasini taqsimlash dasturlari, jumladan, o'rta kuchlanishli kommutatorlar, o'lchash panellari, RMU, GIS, ixcham podstansiyalar va sanoat energiya tizimlarini ishlab chiqadi. Toroidal kremniy po'lat yadrosi, mis ikkilamchi o'rashi, epoksi qatronli izolyatsiyasi va ixcham konstruktsiyasi bilan ushbu transformator barqaror oqim namunasi va ishonchli uzoq muddatli ishlash uchun mo'ljallangan.

Mundarija

1. Yadro oqimi transformatori nima?
2. Yadro oqimi transformatori qanday ishlaydi?
3. Strukturaviy dizayn nima?
4. Qaysi texnik parametrlar ko'proq ahamiyatga ega?
5. Yadroli oqim transformatori qayerda ishlatiladi?
6. Asosiy ishlash afzalliklari qanday?
7. To'g'ri modelni qanday tanlash kerak?
8. Qanday o'rnatish amaliyotiga rioya qilish kerak?
9. Tez-tez so'raladigan savollar
10. Xulosa

Yadro oqimi transformatori nima?

Yadroli oqim transformatori - bu yuqori birlamchi oqimni o'lchash asboblari, hisoblagichlar va himoya o'rni bilan xavfsiz ishlatilishi mumkin bo'lgan pastroq, standartlashtirilgan ikkilamchi oqimga aylantirish uchun mo'ljallangan elektr asboblar transformatori. O'lchov sxemasini to'g'ridan-to'g'ri yuqori oqim o'tkazgichga ulash o'rniga, birlamchi kabel yoki shina transformatorning yadrosidan o'tadi.

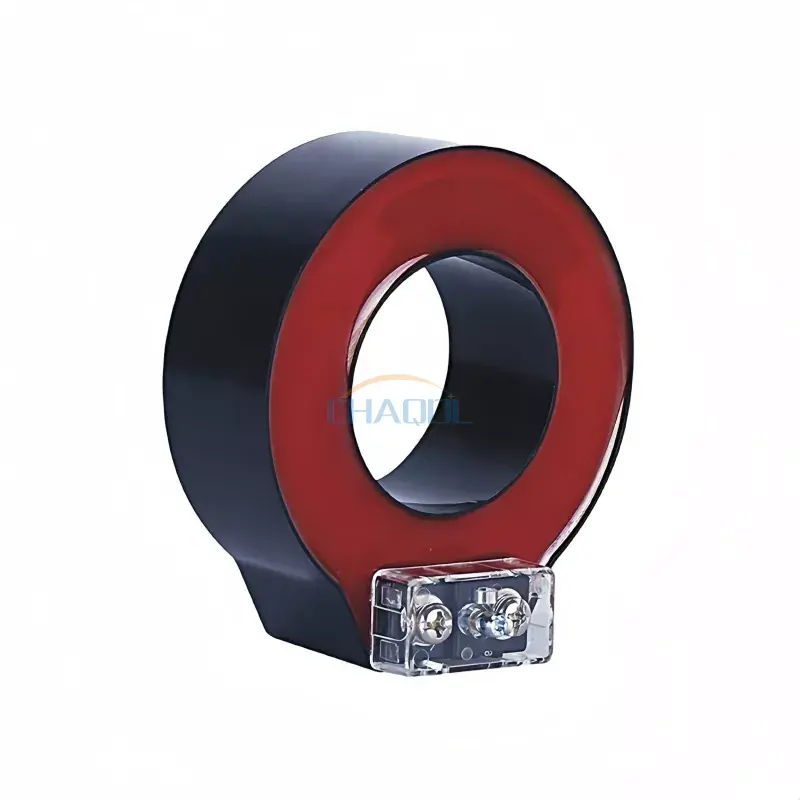

Anqiang kuchi kompaniyasining LMZC-10 seriyali ish kuchlanishi 35 kV dan past bo'lgan AC quvvat tizimlari uchun mo'ljallangan. U loyiha talablariga muvofiq 10kV, 24kV va 35kV kabi kuchlanish darajalarini o'z ichiga olgan ilovalar uchun sozlanishi mumkin. Uning tuzilishi ishonchli oqim namunalarini olish, o'lchash va o'rni himoyasi muhim bo'lgan ilovalar uchun javob beradi.

Maxsus birlamchi o'rashga ega bo'lishi mumkin bo'lgan an'anaviy transformatordan farqli o'laroq, yadroli dizayn asosiy burilish sifatida yadrodan o'tadigan o'tkazgichdan foydalanadi. Ushbu qurilish mos tizimlarga integratsiyani soddalashtirgan holda elektr taqsimlash uskunalari uchun ixcham yechimni ta'minlashi mumkin.

Yadro oqimi transformatori qanday ishlaydi?

Ishlash printsipi elektromagnit induksiyaga asoslangan. Birlamchi o'tkazgich orqali o'zgaruvchan tok o'tganda, u o'tkazgich atrofida magnit maydon hosil qiladi. Magnit oqim transformatorning yadrosidan o'tadi va ikkilamchi o'rashda proportsional oqimni keltirib chiqaradi.

Olingan ikkilamchi oqim odatda o'lchash yoki himoya uskunalariga ulanish uchun standartlashtirilgan. LMZC-10 uchun ikkilamchi oqim variantlari tanlangan konfiguratsiyaga qarab 5A va 1A ni o'z ichiga oladi.

Asosiy operatsiya jarayonini quyidagicha umumlashtirish mumkin:

1. Birlamchi kabel yoki shina tizim oqimini olib yuradi.
2. Birlamchi o'tkazgich magnit yadrodan o'tadi.
3. Muqobil oqim yadro ichida magnit oqim hosil qiladi.
4. Ikkilamchi o'rash magnit oqimga javob beradi.
5. O'lchash yoki himoya qilish pallasida kamaytirilgan ikkilamchi oqim beriladi.
6. Ulangan uskunalar signalni kuzatish, o'lchash yoki himoya funktsiyalari uchun ishlatadi.

Ushbu tartibga solish o'lchov pallasini asosiy quvvat o'tkazgichidan ajratib turadi, bu esa ko'plab tarqatish ilovalarida oqim monitoringini yanada amaliy qiladi.

Strukturaviy dizayn nima?

Transformator konstruktsiyasi o'lchov barqarorligiga, izolyatsiyalash ko'rsatkichlariga, atrof-muhitga chidamliligiga va xizmat muddatiga bevosita ta'sir qiladi. LMZC-10 epoksi qatronli quyma izolyatsiyasi bilan birlashtirilgan toroidal silikon po'lat yadrodan foydalanadi.

Yadro va magnit zanjir

Toroidal silikon po'lat yadro elektromagnit induksiya uchun zarur bo'lgan magnit yo'lni ta'minlaydi. To'g'ri ishlab chiqilgan magnit sxema barqaror oqim o'zgarishi xususiyatlarini saqlashga yordam beradi va ishonchli o'lchash ko'rsatkichlarini qo'llab-quvvatlaydi.

Birlamchi dirijyor

Yadro orqali o'tadigan asosiy o'tkazgich bir burilishli asosiy o'rash vazifasini bajaradi. Ushbu tartibga solish transformatorga an'anaviy ko'p burilishli birlamchi o'rashni talab qilmasdan, mavjud kabel yoki shina orqali oqayotgan oqimni o'lchash imkonini beradi.

Ikkilamchi o'rash

Ikkilamchi o'rash ulangan hisoblagichlar va himoya qurilmalari uchun barqaror chiqish oqimini ishlab chiqarish uchun yuqori o'tkazuvchanlik mis simidan foydalanadi. Ikkilamchi kontaktlarning zanglashiga olib to'g'ri ulanishi va jihoz dizayni va tegishli elektr xavfsizligi tartib-qoidalariga muvofiq ishlov berilishi kerak.

Izolyatsiya va uy-joy

Mahsulot epoksi qatroni izolyatsiyasi va olovga chidamli ABS korpusidan foydalanadi. Muhrlangan shaffof terminal qopqog'i, shuningdek, xavfsizroq simlarni ulash va texnik xizmat ko'rsatish ishlarini qo'llab-quvvatlagan holda, ulanish maydonining ko'rinishini yaxshilash uchun mo'ljallangan.

Qaysi texnik parametrlar ko'proq ahamiyatga ega?

Oqim transformatorini tanlash shunchaki nominal oqimga mos kelishdan ko'proq narsani talab qiladi. Muhandislar elektr tizimini, o'lchov maqsadini, o'rnatish o'lchamlarini, aniqlik talablarini va himoya talablarini birgalikda baholashlari kerak.

Aniqlik sinfi va nominal yuk ham diqqat bilan ko'rib chiqilishi kerak. Turli xil ilovalar o'lchash oqimi transformatorini, himoya oqim transformatorini yoki ikki o'rash konfiguratsiyasini talab qilishi mumkin. Kerakli birlamchi oqim diapazoni faqat maksimal mumkin bo'lgan oqimdan tanlanmasdan, haqiqiy ish sharoitlariga mos kelishi kerak.

Yadroli oqim transformatori qayerda ishlatiladi?

Yilni struktura va to'g'ridan-to'g'ri o'tkazgich orqali o'tkazgichning joylashishi ushbu turdagi transformatorni bir qator elektr o'lchovlari va himoya dasturlari uchun mos qiladi.

• Quvvat taqsimlash shkaflari:Tarqatish uskunasi ichidagi joriy o'lchov va monitoringni qo'llab-quvvatlaydi.
• O'lchash panellari:Elektr o'lchash tizimlari uchun oqim signallarini beradi.
• O'rta kuchlanishli elektr uzatish moslamalari:Tegishli GIS, RMU va kommutator konfiguratsiyalariga birlashtirilishi mumkin.
• Substansiyalar:Joriy namuna olish va o'rni himoyasi funktsiyalarini qo'llab-quvvatlaydi.
• Sanoat avtomatizatsiyasi:Sanoat quvvatini boshqarish tizimlarida elektr monitoringini ta'minlaydi.
• Qayta tiklanadigan energiya tizimlari:Elektr dizayni va transformator spetsifikatsiyalari mos keladigan joriy monitoringni qo'llab-quvvatlashi mumkin.
• Qayta qurish loyihalari:Tegishli split-yadro konfiguratsiyasi tizim dizayni ruxsat beradigan mavjud o'tkazgichlar atrofida o'rnatishni soddalashtirishi mumkin.

Qayta tiklash ishlari uchun tanlashdan oldin o'rnatish shartlarini baholash kerak. Yadro oynasi, o'tkazgich o'lchami, nominal oqim, izolyatsiya talablari va mavjud o'rnatish maydoni - bularning barchasi haqiqiy tizimga mos kelishi kerak.

Asosiy ishlash afzalliklari qanday?

Kompakt integratsiya

Halqa tipidagi struktura birlamchi o'tkazgichning yadro orqali o'tishiga imkon beradi, bu esa elektr shkaflari va kommutatorlar uchun ixcham o'lchov tartibini yaratadi.

Barqaror oqim o'lchovi

Toroidal kremniy po'lat yadro va mis ikkilamchi o'rash o'lchash va himoya dasturlari uchun barqaror oqim o'zgarishi xususiyatlarini ta'minlash uchun mo'ljallangan.

Izolyatsiya himoyasi

Epoksi qatroni quyish elektr izolyatsiyasini ta'minlaydi va namlik, chang va mexanik muhit ta'siriga qarshilik ko'rsatishga yordam beradi.

Moslashuvchan dastur

Seriya turli xil asosiy oqim diapazonlari va aniqlik talablari uchun sozlanishi mumkin. Shuning uchun mahsulotni tanlash ilovaning o'lchov, himoya yoki birlashtirilgan funktsiyalarga qaratilganligiga asoslanishi mumkin.

O'rnatish murakkabligining kamayishi

Amaldagi transformator konfiguratsiyasi va tizim sharoitlari bunga imkon beradigan bo'lsa, o'tkazgichli yoki ajratilgan yadroli tartibga solish joriy elektr infratuzilmasiga joriy o'lchovni integratsiya qilish uchun zarur bo'lgan ishni kamaytirishi mumkin.

To'g'ri modelni qanday tanlash kerak?

Ishonchli tanlov jarayoni transformatorning jismoniy ko'rinishidan emas, balki elektr tizimidan boshlanadi. Buyurtma berishdan oldin muhandislar va sotib olish guruhlari quyidagi ma'lumotlarni tasdiqlashlari kerak:

1. Birlamchi oqim:Supero'tkazuvchilarning nominal va kutilgan ish oqimini aniqlang.
2. Tizim kuchlanishi:Transformatorning mo'ljallangan kuchlanish darajasiga mos kelishini tasdiqlang.
3. Chastotasi:Ilova 50 Gts yoki 60 Gts chastotada ishlashini tekshiring.
4. Ikkilamchi chiqish:Ulangan hisoblagich, o'rni yoki monitoring uskunasiga ko'ra 1A yoki 5A ni tanlang.
5. Aniqlik klassi:Transformator o'lchash, o'lchash yoki himoya qilish uchun ishlatilishiga qarab aniqlik talabini aniqlang.
6. Yuk:Ikkilamchi kontaktlarning zanglashiga olib keladigan VA qiymatini tekshiring.
7. Asosiy oyna:Birlamchi kabel yoki shina jismonan yadrodan o'tishi mumkinligiga ishonch hosil qiling.
8. O'rnatish muhiti:Ichki/tashqi sharoit, harorat, namlik, ifloslanish va mavjud muhofaza himoyasini tasdiqlang.

Kattaroq elektr loyihalari uchun ushbu parametrlar to'liq himoya va o'lchov dizayni bilan birgalikda ko'rib chiqilishi kerak. To'g'ri tanlangan oqim transformatori transformator va quyi oqim monitoringi uskunalari o'rtasidagi nomuvofiqlikni oldini olishga yordam beradi.

Qanday o'rnatish amaliyotiga rioya qilish kerak?

To'g'ri o'rnatish ham elektr xavfsizligi, ham o'lchov samaradorligi uchun muhimdir. Asosiy o'tkazgich mahsulot dizaynida ko'rsatilganidek, yadro markazidan o'tishi kerak, bu esa mo'ljallangan magnit oqim taqsimotini saqlashga yordam beradi.

• O'rnatishdan oldin transformatorning reytingini tasdiqlang.
• Asosiy o'tkazgichning yadro oynasi orqali to'g'ri o'rnatilishini tekshiring.
• Supero'tkazuvchilarni yadro ichida to'g'ri holatda saqlang.
• Ikkilamchi terminallar to'g'ri ulanganligiga ishonch hosil qiling.
• Ikkilamchi topraklama uchun tegishli talablarga rioya qiling.
• Tok transformatorining ikkilamchi zanjirini xavfli ochiq tutashuv sharoitida ishlatmang.
• Agar kerak bo'lsa, tegishli izolyatsiyalangan o'rnatish moslamasidan foydalaning.
• Rejalashtirilgan ta'mirlash vaqtida terminallar va izolyatsiyani tekshiring.

Elektr o'rnatish har doim tegishli mahalliy qoidalarga, tizim chizmalariga va ishlab chiqaruvchi ko'rsatmalariga rioya qilgan holda malakali xodimlar tomonidan amalga oshirilishi kerak.

Tez-tez so'raladigan savollar

Yadroli oqim transformatorining asosiy maqsadi nima?

Uning asosiy maqsadi yuqori o'zgaruvchan tokni o'lchash, o'lchash, kuzatish va o'rni himoya qilish uchun ishlatilishi mumkin bo'lgan pastki ikkilamchi oqimga aylantirishdir.

LMZC-10 uchun qanday ikkilamchi oqim variantlari mavjud?

LMZC-10 mahsuloti haqida ma'lumot 1A va 5A ikkilamchi oqim variantlarini ko'rsatadi. Tegishli variant ulangan o'lchov yoki himoya uskunasining talablariga bog'liq.

Transformator qanday kuchlanish diapazoni uchun mo'ljallangan?

LMZC-10 ish kuchlanishi 35kV dan past bo'lgan AC quvvat tizimlari uchun mo'ljallangan, loyiha talablariga muvofiq 10kV, 24kV va 35kV kabi ilovalar uchun moslashtirish mumkin.

Yadroviy dizaynni qayta jihozlash uchun ishlatish mumkinmi?

Ha. Tegishli yadroli yoki ajratilgan yadroli konfiguratsiya qayta jihozlash va texnik xizmat ko'rsatish loyihalari uchun foydali bo'lishi mumkin, chunki asosiy o'tkazgich an'anaviy ajratilgan birlamchi o'rashni talab qilmasdan transformatordan o'tishi mumkin. Haqiqiy o'rnatish imkoniyati muayyan tizim konfiguratsiyasiga bog'liq.

LMZC-10 qurilishida qanday materiallar ishlatiladi?

Transformator toroidal kremniy po'latdan yasalgan yadro, yuqori o'tkazuvchanlik mis ikkilamchi o'rash, epoksi qatronli quyma izolyatsiyasi va olovga chidamli ABS korpusidan foydalanadi.

Mahsulot tashqi o'rnatish uchun mos keladimi?

Ko'rsatilgan mahsulot haqida ma'lumot asosan ichki ilovalarni tavsiflaydi. Shuning uchun tashqi makondan foydalanish korpus, atrof-muhit sharoitlari, izolyatsiya talablari va loyihaga xos konfiguratsiyaga muvofiq baholanishi kerak.

Xulosa

Yadro orqali oqim transformatori magnit yadro orqali asosiy o'tkazgich sifatida asosiy kabel yoki shinadan foydalangan holda quvvatni taqsimlash tizimlarida oqim o'lchash va himoya qilish uchun amaliy yondashuvni taklif qiladi. Kommutatsiya moslamalari, taqsimlash shkaflari, o'lchash panellari, podstansiyalar va sanoat energiya tizimlarini o'z ichiga olgan ilovalar uchun birlamchi oqim, kuchlanish, chastota, ikkilamchi chiqish, aniqlik, yuk va o'rnatish o'lchamlarini diqqat bilan moslashtirish juda muhimdir.

Anqiang kuchi kompaniyasining LMZC-10 toroidal kremniy po'lat yadrosini, mis ikkilamchi o'rashini, epoksi qatronli izolyatsiyasini va ishonchli oqim namunalarini olish va himoya qilishni talab qiladigan ilovalar uchun ixcham korpusni birlashtiradi. Agar siz yangi o'rnatish, qayta jihozlash loyihasi yoki moslashtirilgan quvvat taqsimlash tizimi uchun oqim transformatorini tanlayotgan bo'lsangiz, asosiy oqim transformatorining texnik xususiyatlarini ko'rib chiqing vaBiz bilan bog'lanishtegishli yechimni muhokama qilish uchun nominal oqim, kuchlanish darajasi, aniqlik sinfi, ikkilamchi oqim va o'rnatish talablari bilan.
