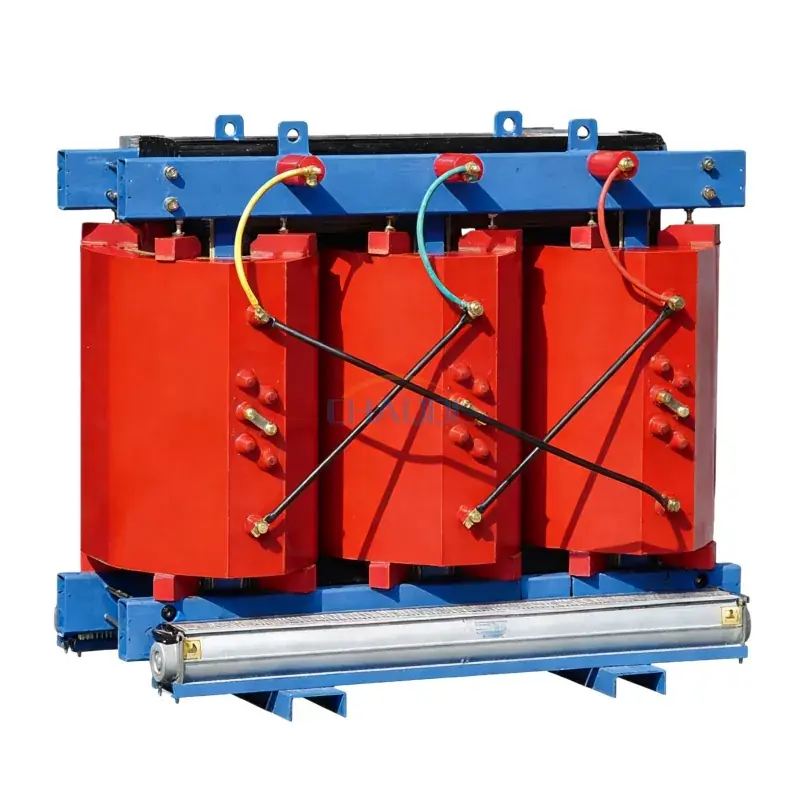

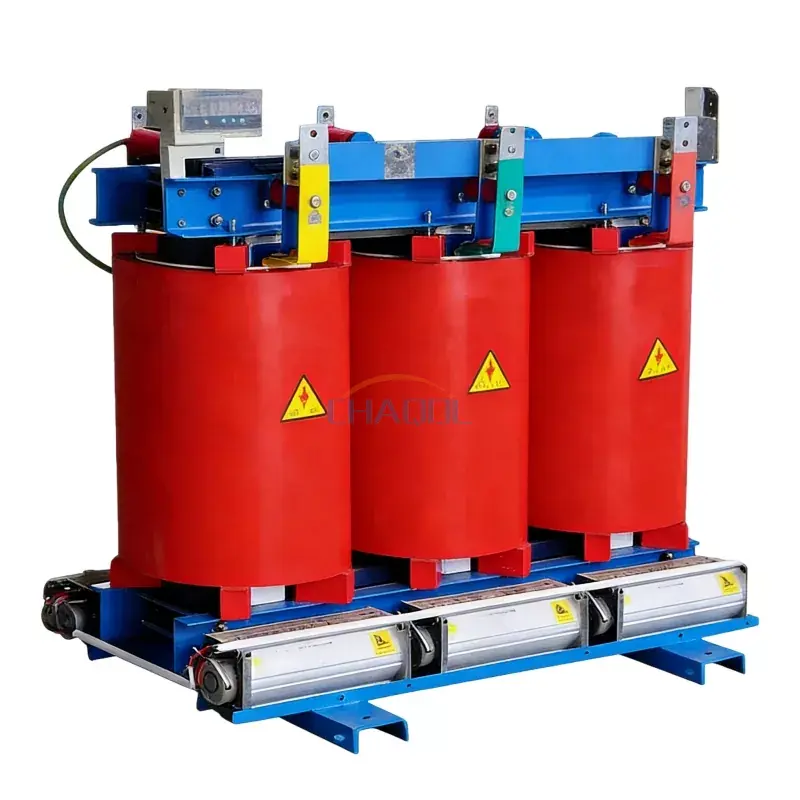

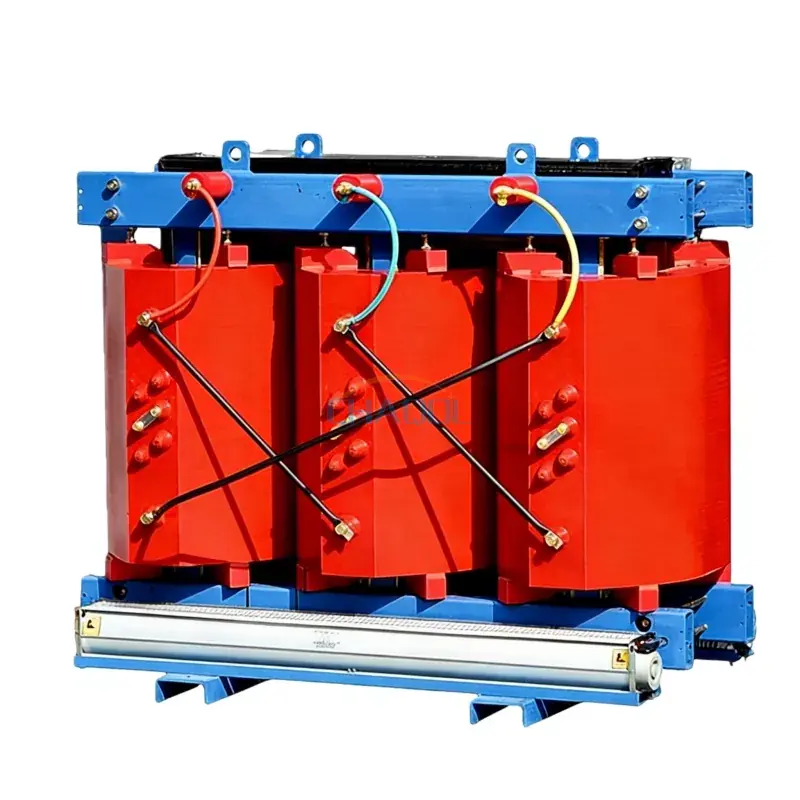

The10KV amorf qotishma quruq turdagi transformator(SBH15-H-(30-2500)/10) xavfsiz ishlashni, yong'in xavfini kamaytirishni va atrof-muhitni yaxshilashni ta'minlaydigan yog'ga botirilmagan izolyatsiya tuzilishi bilan ishlab chiqilgan. U ilg'or amorf qotishma yadro texnologiyasini qo'llaydi, bu esa yuksiz yo'qotishlarni sezilarli darajada kamaytiradi va zamonaviy energiya taqsimlash tizimlarida umumiy energiya samaradorligini oshiradi.
An'anaviy moyli birliklar bilan solishtirganda,10KV amorf qotishma quruq turdagi transformatorxavfsizlik va past texnik xizmat ko'rsatish muhim bo'lgan tijorat binolari, sanoat korxonalari, qayta tiklanadigan energiya tizimlari va shahar elektr tarmoqlari kabi talab qilinadigan muhitda barqaror ishlashni ta'minlaydi.
Buning strukturaviy dizayni10KV amorf qotishma quruq turdagi transformatorsamarali issiqlik tarqalishi va barqaror magnit ishlash imkonini beradi, uzoq xizmat muddatini ta'minlaydi va vaqt o'tishi bilan operatsion xarajatlarni kamaytiradi.
|
Ishlab chiqarish raqami |
Ism |
|
1 |
Uzuklar (gimnastika) |
|
2 |
Yuqori kuchlanishli terminal |
|
3 |
Yuqori kuchlanishli kran ulagichi |
|
4 |
Yuqori kuchlanishli birlashtiruvchi novda |
|
5 |
Baza |
|
6 |
Topraklama vinti |
|
7 |
Yuqori kuchlanishli ulagich |
|
8 |
Siqish qismlari |
|
9 |
Past kuchlanishli chiqish mis shinasi |
ning ishlashi10KV amorf qotishma quruq turdagi transformatorkam yo'qotish va yuqori samarali tarqatish tizimlari uchun optimallashtirilgan. Quyidagi jadvalda turli quvvat diapazonlarida asosiy elektr va mexanik xususiyatlar ko'rsatilgan.
|
Nominal quvvat (kVA) |
Nominal kuchlanish (kV) |
Yuksiz oqim (%) |
Yo'qotish (Vt) |
Empedans kuchlanishi (%) |
Olchamlari (mm) Uzunlik * Kenglik * Balandlik |
||
|
Yuqori bosim |
Past bosim |
Yuk yo'q |
Yuklash |
Yuklash |
|||
|
30 |
20±2*2,5
|
0.4 |
1.7 |
40 |
600 |
5.5 |
1000*780*1060 |
|
50 |
1.3 |
55 |
960 |
1030*850*1110 |
|||
|
80 |
1.0 |
75 |
1375 |
1060*900*1115 |
|||
|
100 |
1.0 |
90 |
1650 |
1110*910*1170 |
|||
|
160 |
0.7 |
120 |
2420 |
1220*910*1235 |
|||
|
200 |
0.7 |
145 |
2860 |
1290*920*1275 |
|||
|
250 |
0.7 |
165 |
3355 |
1360*920*1310 |
|||
|
315 |
0.5 |
200 |
4015 |
1380*860*1415 |
|||
|
400 |
0.5 |
240 |
4730 |
1510*900*1490 |
|||
|
500 |
0.5 |
290 |
5665 |
1640*900*1545 |
|||
|
630 |
0.3 |
370 |
6820 |
6 |
1740*1120*1550 |
||
|
800 |
0.3 |
450 |
8250 |
2070*1230*1595 |
|||
|
1000 |
0.3 |
530 |
11330 |
2260*1350*1635 |
|||
|
1250 |
0.2 |
620 |
13200 |
2360*1350*1695 |
|||
|
1600 |
0.2 |
750 |
15950 |
2530*1390*1775 |
|||
|
2000 |
0.2 |
900 |
19410 |
2750*1450*1900 |
|||
|
2500 |
0.2 |
1080 |
22220 |
2900*1510*2000 |
|||
Bu10KV amorf qotishma quruq turdagi transformatorsanoat quvvatini taqsimlash, metro tizimlari, savdo majmualari, shifoxonalar, ma'lumotlar markazlari va qayta tiklanadigan energiya podstansiyalarida keng qo'llaniladi. Quruq tipdagi strukturasi uni ayniqsa, yuqori yong'in xavfsizligi standartlari va uzluksiz ishlash ishonchliligini talab qiladigan muhitlar uchun mos qiladi.
Optimallashtirilgan asosiy material va ilg'or sovutish dizayni bilan10KV amorf qotishma quruq turdagi transformatorbarqaror kuchlanish chiqishini saqlab, energiya yo'qotilishini sezilarli darajada kamaytiradi. Bu energiya samaradorligi va barqaror energiya infratuzilmasiga yo'naltirilgan loyihalar uchun uzoq muddatli tejamkor yechimdir.
ni solishtirganda10KV amorf qotishma quruq turdagi transformatorstandart bozor muqobillari bilan samaradorlik, chidamlilik va hayot aylanishi narxida bir nechta asosiy farqlar aniq bo'ladi.
|
Taqqoslash elementi |
Bizning amorf qotishma quruq turdagi transformatorimiz |
An'anaviy kremniy po'latdan quruq transformator |
Moyli transformator (Umumiy bozor turi) |
|
Asosiy material |
Amorf qotishma kam yo'qotilgan yadro |
Silikon po'lat yadro |
Silikon po'lat yadro |
|
Energiyani yo'qotish |
Juda kam yuksiz yo'qotish |
O'rtacha yo'qotish |
Yuqori yo'qotish |
|
Xavfsizlik |
Yog 'yo'q, yong'inga chidamli dizayn |
Quruq tur, o'rtacha xavfsizlik |
Yog 'oqishi va yong'in xavfi |
|
Xizmat |
Kam texnik xizmat |
O'rtacha texnik xizmat ko'rsatish |
Yuqori texnik xizmat ko'rsatish |
|
Hayot muddati |
Uzoq xizmat muddati |
O'rta |
O'rta |
1-savol: Amorf qotishma transformatorni nima samaraliroq qiladi?
Javob: Amorf yadro tuzilishi histerezis yo'qotilishini sezilarli darajada kamaytiradi, bu esa an'anaviy transformator yadrolari bilan solishtirganda yuksiz energiya sarfini kamaytiradi.
2-savol: Ushbu transformator ichki o'rnatish uchun mos keladimi?
Javob: Ha, quruq turdagi dizayn podstansiyalar, tijorat binolari va sanoat ob'ektlari kabi ichki muhit uchun maxsus mo'ljallangan.
3-savol: Transformator qanchalik tez-tez texnik xizmat ko'rsatishni talab qiladi?
Javob: Izolyatsiya qiluvchi yog'ning yo'qligi va quruq izolyatsiya tizimining barqaror tuzilishi tufayli parvarishlash talablari minimaldir.
4-savol: Yog'li transformatorlar bilan solishtirganda asosiy afzallik nimada?
Javob: Bu yong'in va oqish xavfini yo'q qiladi, shu bilan birga atrof-muhitga yaxshi moslik va oson o'rnatishni taklif qiladi.
5-savol: U haddan tashqari yuklanish sharoitlariga bardosh bera oladimi?
Javob: Ha, jihoz majburiy havo sovutishni qo'llab-quvvatlaydi, bu konfiguratsiyaga qarab 50% gacha vaqtincha ortiqcha yuk ishlashiga imkon beradi.
