Tashqi makonda yuqori kuchlanishni o'chirish kaliti

Model:GW4-12(40.5/72.5/126)

Anqiang Power-ning tashqi makonda yuqori kuchlanishni o'chirish kaliti energiya tizimlarida tez-tez ishlatiladigan uskunalardir. Ularning asosiy vazifasi xavfsizlikni ta'minlash uchun uskuna yoki liniyaga texnik xizmat ko'rsatish vaqtida kuchlanishni izolyatsiya qilishdir. Ular yuk oqimini yoki qisqa tutashuv oqimini to'xtata olmaydi va o'chirish to'xtatuvchilari bilan birgalikda ishlatilishi kerak. Quvvatni o'chirishda birinchi navbatda elektron to'sarni ochish kerak, keyin esa o'chirish tugmasi; quvvatni tiklashda birinchi navbatda o'chirish tugmasi, keyin esa elektron to'xtatuvchini yopish kerak.

So'rov yuborish

Mahsulot tavsifi

TheTashqi makonda yuqori kuchlanishni o'chirish kaliti40,5 kV dan 220 kV gacha bo'lgan tashqi AC quvvat tizimlarida ishonchli kontaktlarning zanglashiga olib kelishi uchun ishlab chiqilgan. U yuqori kuchlanish sharoitida ko'rinadigan izolyatsiya va mexanik xavfsizlik talab qilinadigan podstansiyalarda, elektr uzatish liniyalarida va tarmoqni almashtirish stantsiyalarida keng qo'llaniladi.

Ushbu GW4 seriyasi kuchli yomg'ir, muz, shamol yuki va ifloslanish muhiti kabi og'ir ob-havo sharoitida barqaror ishlashni ta'minlaydigan mustahkam ochiq havo tuzilishi bilan ishlab chiqilgan. U qo'lda va motorli ish rejimlarini qo'llab-quvvatlaydi, bu turli tarmoqlarni avtomatlashtirish darajalari uchun moslashuvchanlikni ta'minlaydi.

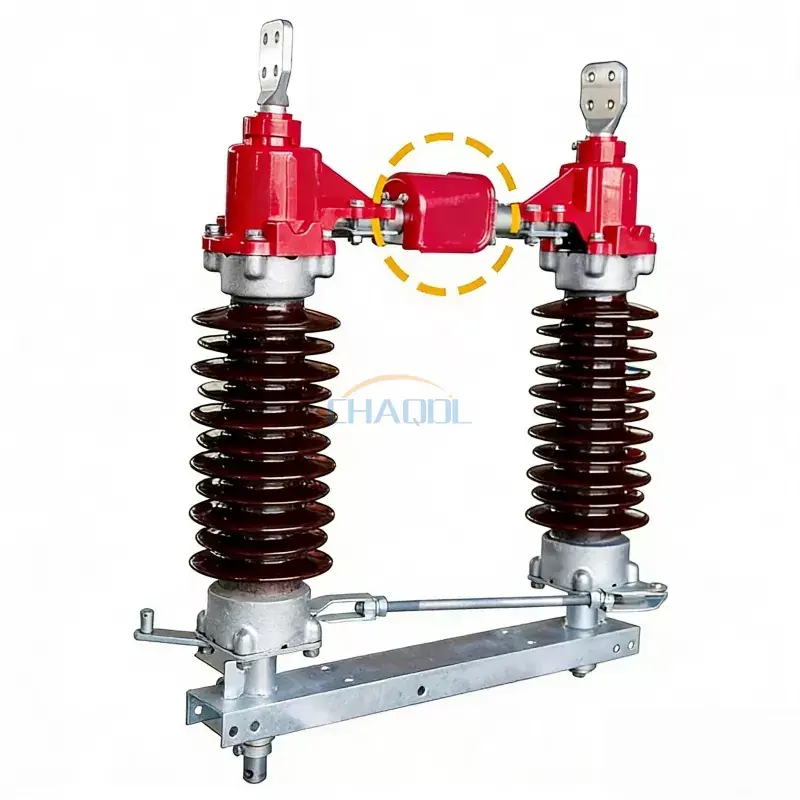

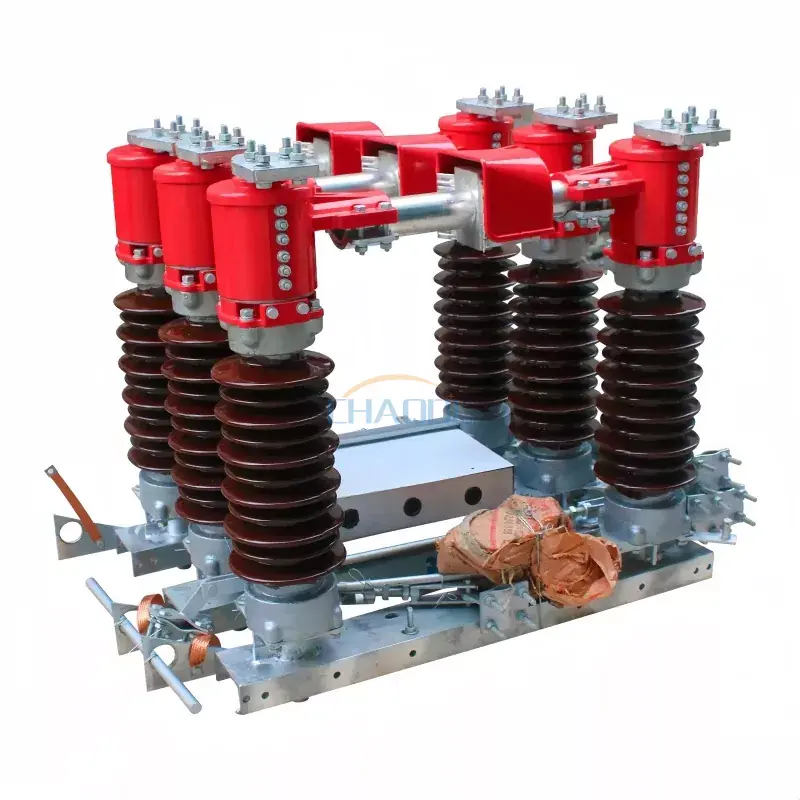

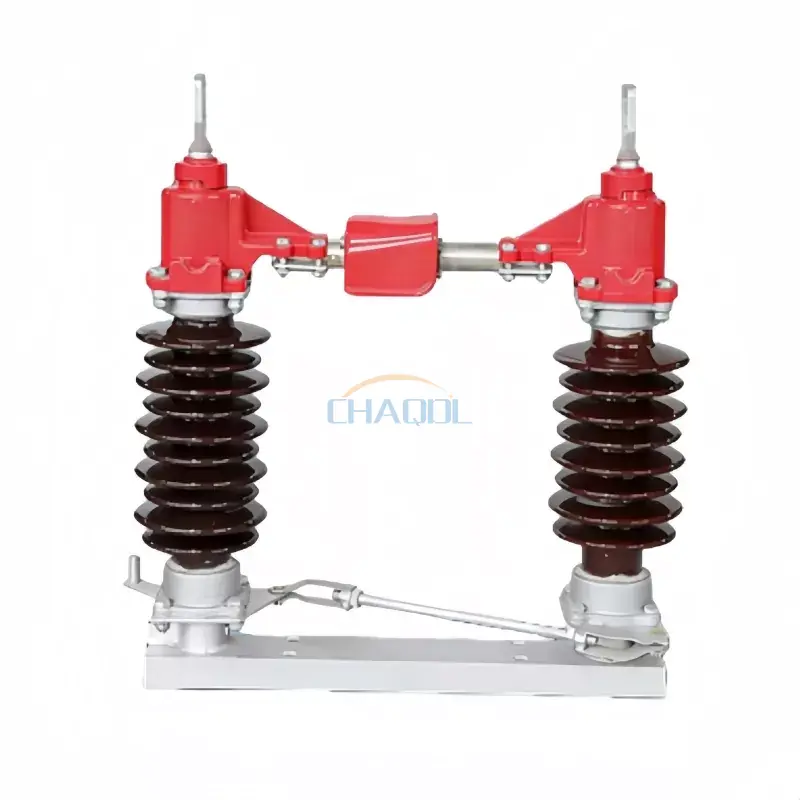

Mahsulot rasmlari

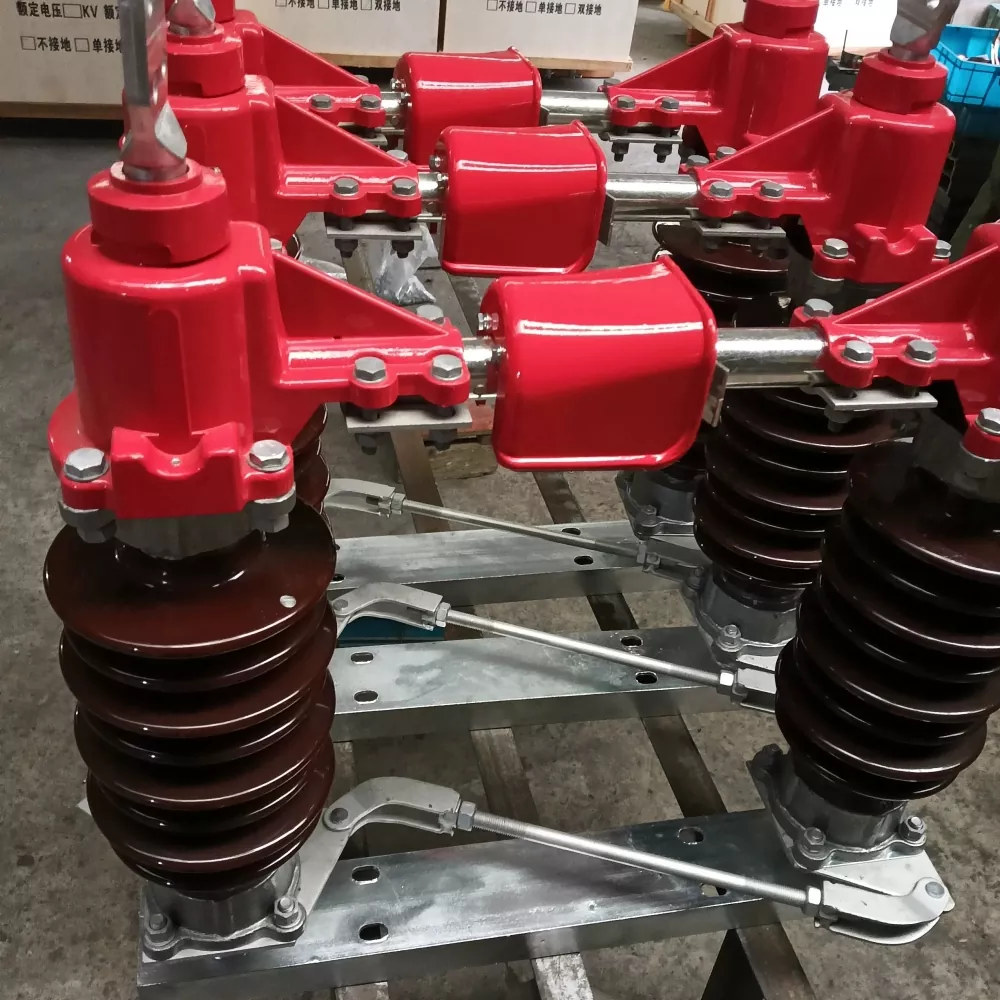

Outdoor High Voltage Disconnect Switch GW4 Series

Strukturaviy dizayn va muhandislik xususiyatlari

Kalit chinni post izolyatorlari, o'tkazgich quvurlari va yuqori quvvatli galvanizli po'latdan yasalgan taglik ramkasi bilan gorizontal aylanadigan pichoq strukturasini qabul qiladi. Mexanik ulanish tizimi sinxronlashtirilgan uch fazali ishlashni ta'minlaydi, kommutatsiya paytida noto'g'ri moslashish xavfini kamaytiradi.

An'anaviy izolyatorlar bilan taqqoslaganda, buTashqi makonda yuqori kuchlanishni o'chirish kalitikontakt bosimining bir xilligini yaxshilaydi va o'tkazuvchan birikmalarda oksidlanishni kamaytiradi, uzoq muddatli tashqi ilovalarda xizmat muddatini sezilarli darajada uzaytiradi.

Texnik parametrlar

Loyiha nomi			Parametr qiymati
Nominal kuchlanish			40,5 kV		72,5 kV		126 kV
Nominal izolyatsiya darajasi	1 daqiqali quvvat chastotasiga chidamli kuchlanish		95/115 KV		140/160 KV		230/245KV
	Chaqmoq impulsiga chidamli kuchlanish		185/215 KV		325/375 KV		550/630 KV
Nominal chastota			50 Gts
Nominal oqim			400/630/1000A		1250/1600/2000A		3150/4000A
Nominal qisqa muddatli qarshilik oqimi			16/20/31,5 kA		31,5/40kA		50kA
Nominal cho'qqiga chidamli oqim			40/50/63kA		80/100kA		125 kA
Nominal qisqa tutashuv davomiyligi			4/2s
Nominal terminal mexanik yuki	Gorizontal uzunlamasına yuk		750N		1000N
	Gorizontal lateral yuk		500N		750N
	Vertikal kuch		750N		1000N
Mexanik hayot			2000 marta
Qo'lda boshqariladigan mexanizm		Topraklamasiz	CS11(F)
		Yagona topraklama	CS 8-6D(F)
		Ikki tomonlama topraklama	Asosiy to'sar CS14G, er to'sar CS11
		Boshqarish davri kuchlanishi	AC 220/380, DC 220
Dvigatel bilan boshqariladigan ish mexanizmi		Model	CJ5/CJ6
		Dvigatel kuchlanishi	AC220/380， DC220
		Boshqarish davri kuchlanishi	AC220， DC220
		Ochilish vaqti (elektron to'xtatuvchining)	6±1s
Mahsulot og'irligi		Tuproqli emas	360 kg	500 kg		700 kg
		Yagona topraklama	410 kg	600 kg		800 kg
		Ikki tomonlama topraklama	460 kg	700 kg		900 kg

Mahsulot o'lchamlari diagrammasi

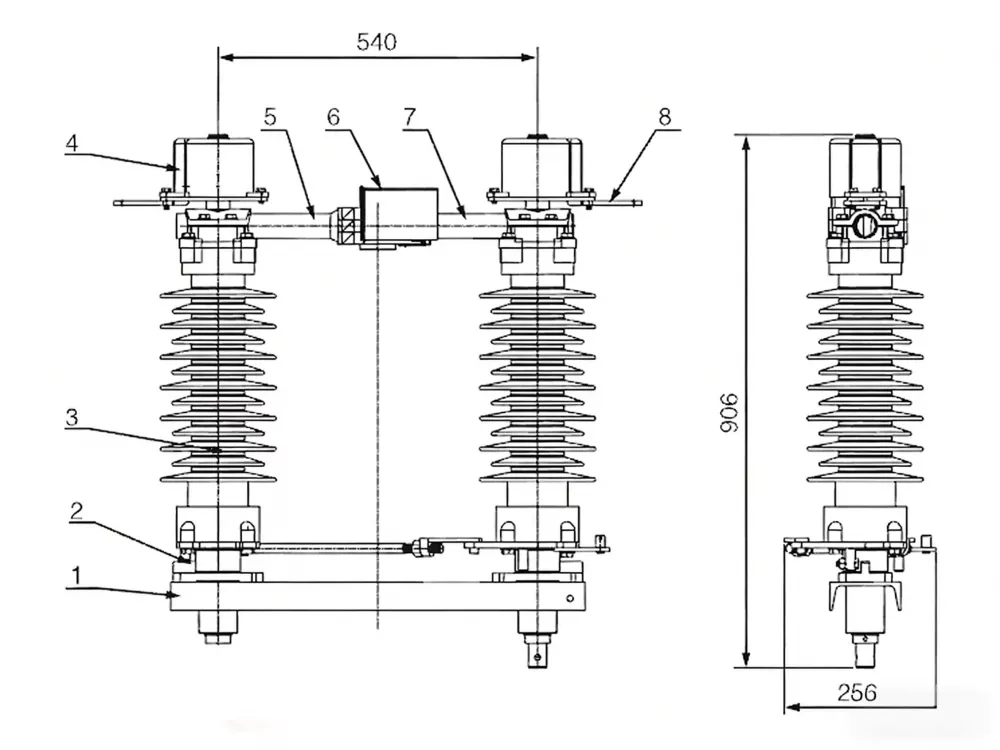

GW4 seriyasining strukturaviy ko'rinishi

GW4 Outdoor High Voltage Disconnect Switch Structure

1. Baza

2. Qo'llab-quvvatlovchi izolyator

3. Simli terminal

4. Statsionar o'tkazuvchan trubka

5. Kvadrat suv qopqog'i

6. Harakatlanuvchi o'tkazuvchan trubka

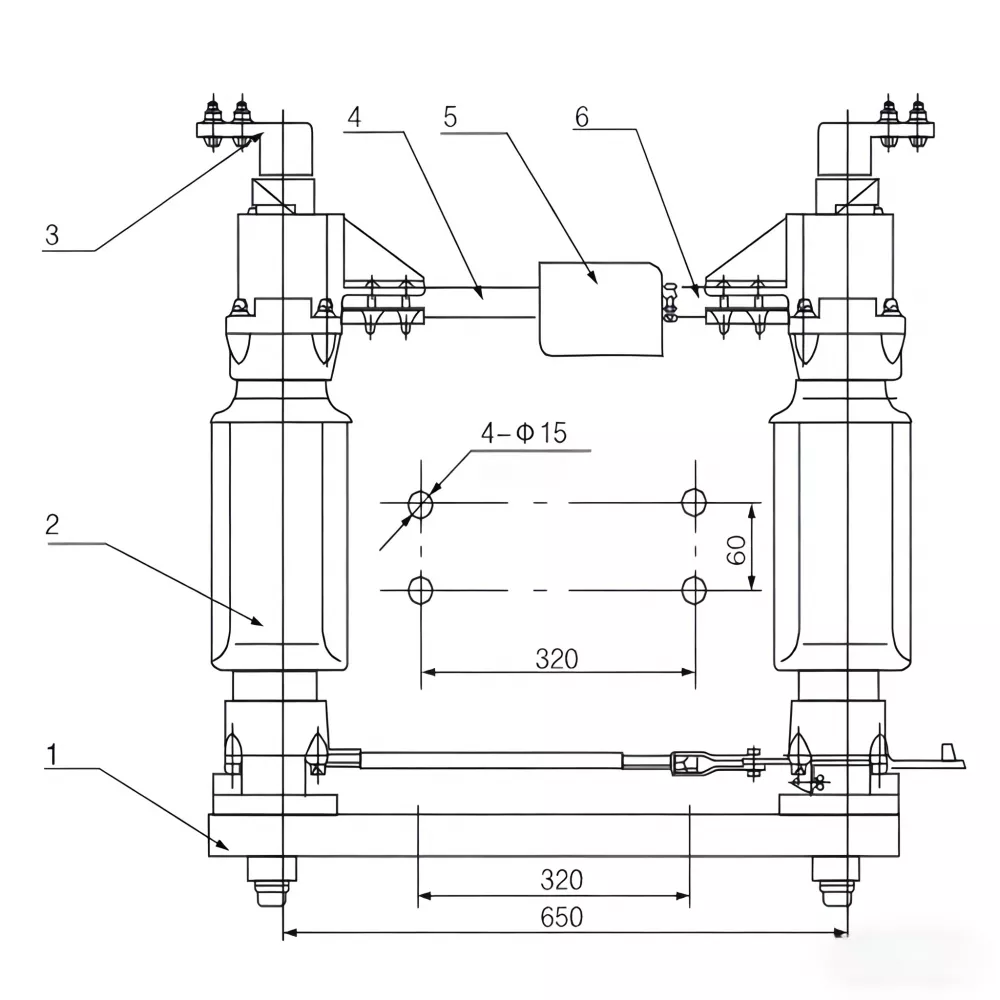

Yagona qutbli konfiguratsiya

Single Pole Outdoor High Voltage Disconnect Switch

1. Kanal po'latdan yasalgan qavs

2. Qo'llab-quvvatlash bazasi

3. Izolyatsiya qiluvchi ustun

4. O'ng chiqish terminali

5. Silindrsimon uchi o'tkazuvchan novda

6. Yomg'ir qoplamasi

7. Aloqa o'tkazuvchi novda

8. Chap chiqish terminali

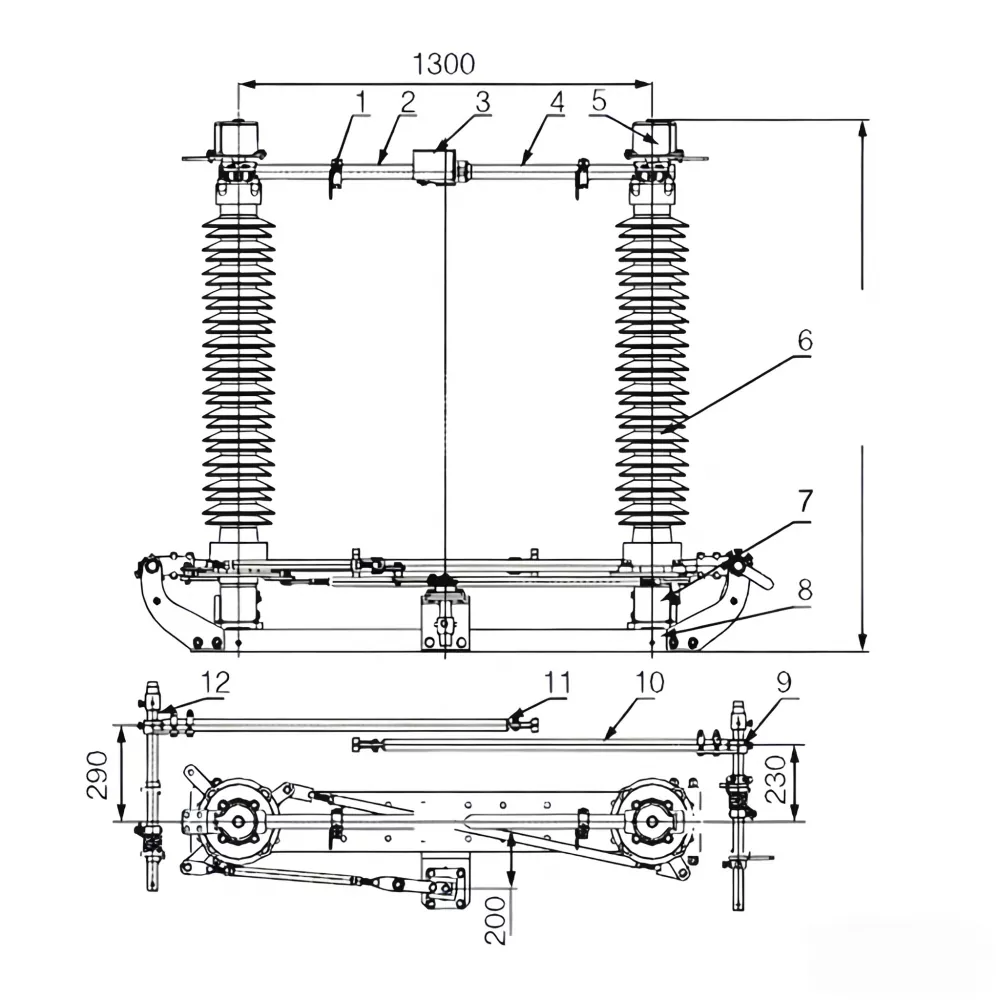

126kV yuqori kuchlanishli tuzilma

126kV Outdoor High Voltage Disconnect Switch

1. Topraklama kaliti sobit kontakt

2. Kontaktli hidoyat novdasi

3. Zanglamaydigan po'latdan yasalgan yomg'ir qopqog'i

4. Silindrsimon o'tkazgich novda

5. Moslashuvchan ulanish terminal bloki

6. Izolyatsiya qiluvchi tayanch

7. Rulman korpusi

8. Asosiy ramkani o'rnatish

9. O'ng topraklama kaliti yig'ilishi

10. Topraklama kaliti po'lat quvur

11. Topraklama kaliti harakatlanuvchi kontakt

12. Chap yerga ulash tugmasi

An'anaviy mahsulotlar bilan solishtirganda muhandislik afzalliklari

Taqqoslash elementi	GW4 seriyali tashqi makon yuqori kuchlanishli o'chirish kaliti	An'anaviy bozor mahsulotlari
Strukturaviy barqarorlik	Sinxronlashtirilgan uch fazali aloqa bilan mustahkamlangan po'lat taglik	Yuqori noto'g'ri hizalanish xavfi bilan mustaqil fazali operatsiya
Kontakt ishlashi	Oksidlanish qarshiligi pasaygan optimallashtirilgan o'tkazuvchan trubka	Uzoq muddatli aşınmaya moyil bo'lgan standart mis kontakti
Ob-havoga qarshilik	Yomg'ir, muz, shamol va ifloslanish muhiti uchun mo'ljallangan	Qattiq tashqi sharoitlardan cheklangan himoya
Ishlash tartibi	Qo'lda va motorli ishlashni qo'llab-quvvatlaydi	Ko'pincha faqat qo'lda ishlaydigan tizimlar
Ta'mirlash talabi	Uzoq tekshirish intervallari bilan past texnik xizmat ko'rsatish	Tez-tez texnik xizmat ko'rsatish talab qilinadi

Ilova stsenariylari

Tashqi yuqori kuchlanishni o'chirish kaliti quyidagilarda keng qo'llaniladi:

Yuqori kuchlanishli elektr uzatish podstansiyalari
Elektr taqsimlash tarmoqlari va kommutatsiya stansiyalari
Sanoat elektr ta'minoti tizimlari
Qayta tiklanadigan energiya podstansiyalari (shamol va quyosh fermalari)
Temir yo'l va infratuzilma energetika tizimlari

O'rnatish va foydalanish bo'yicha eslatmalar

Mexanik ishning silliq ishlashini ta'minlash uchun aylanuvchi mil va izolyatorni qo'llab-quvvatlash strukturasini to'g'ri tekislash juda muhimdir. Asosiy ramka ishonchli tarzda erga ulangan bo'lishi kerak va ish mexanizmi yuksiz sharoitlarda xavfsiz kommutatsiya ishlashini ta'minlash uchun quvvatlantirishdan oldin sinovdan o'tkazilishi kerak.

TSS

1-savol: Ushbu tashqi yuqori kuchlanishni o'chirish kalitining asosiy vazifasi nima?
Xavfsiz texnik xizmat ko'rsatish va tizimning ishlashini ta'minlash uchun yuqori voltli davrlarning ko'rinadigan izolyatsiyasini ta'minlaydi.

2-savol: Ushbu kalit tashqi ob-havo sharoitida ishlay oladimi?
Ha, u ekstremal tashqi muhit uchun, jumladan, ifloslanish, yomg'ir, muz va shamol yuki uchun mo'ljallangan.

3-savol: GW4 seriyali standart izolyatorlardan nimasi bilan farq qiladi?
Bu an'anaviy modellarga qaraganda yaxshilangan mexanik sinxronizatsiya, kuchli korroziyaga chidamlilik va uzoqroq ishlash muddatini taklif etadi.

4-savol: Motorli operatsiya mavjudmi?
Ha, qo'lda va motorli mexanizmlar loyiha talablariga qarab sozlanishi mumkin.

5-savol: Ushbu uskunani qaysi sohalarda tez-tez ishlatadi?
Elektr uzatish, podstansiyalar, qayta tiklanadigan energiya tizimlari va og'ir sanoat elektr tarmoqlarida keng qo'llaniladi.
