Yadro oqimi transformatori qanday ishlaydi?

Annotatsiya: Yadro oqim transformatorlari orqalikuzatish, himoya qilish va nazorat qilish uchun oqimni aniq o'lchash imkonini beruvchi elektr tizimlarida muhim qurilmalardir. Ushbu maqolada ularning ishlash tamoyillari, afzalliklari, o'rnatish masalalari va mijozlarning umumiy tashvishlari o'rganilib, muhandislar va ob'ektlar rahbarlariga ongli qarorlar qabul qilishda yordam beradi.

Mundarija

• Yadro oqimi transformatori nima?
• Yadro oqimi transformatorlarining ishlash printsipi
• Asosiy afzalliklari
• O'rnatish masalalari
• Odatdagi ilovalar
• Umumiy muammolar va muammolarni bartaraf etish
• TSS

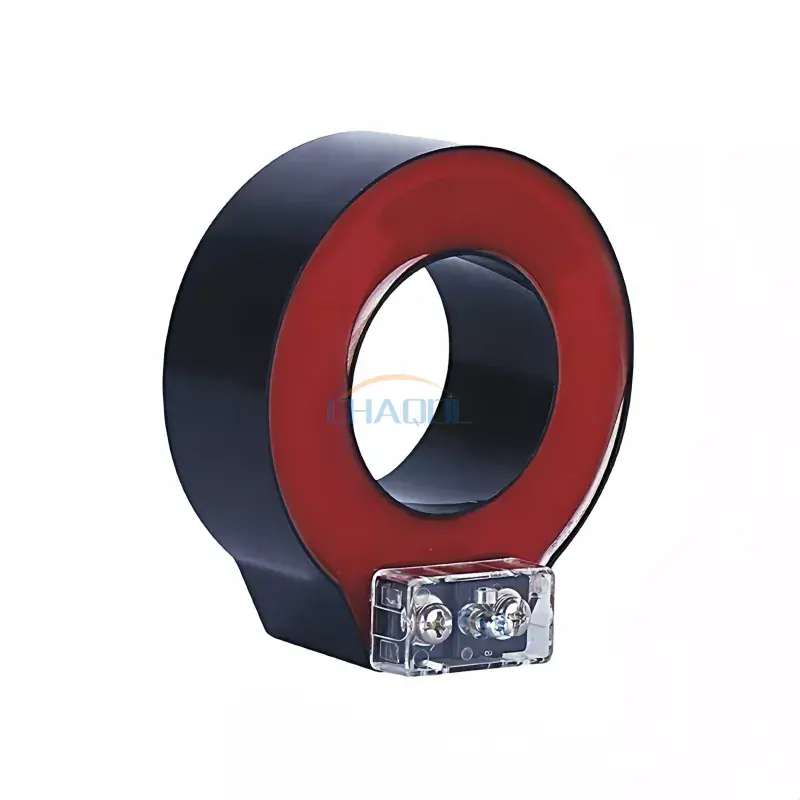

Yadro oqimi transformatori nima?

A Yadro oqim transformatori (TCCT) orqali- birlamchi kontaktlarning zanglashiga olib keladigan tok kuchiga mutanosib ravishda kamaytirilgan tok hosil qilish orqali oʻzgaruvchan tokni (AC) oʻlchash uchun moʻljallangan elektr qurilma. Deraza tipidagi yoki ajratilgan yadroli transformatorlardan farqli o'laroq, o'tkazgich to'g'ridan-to'g'ri TCCT yadrosidan o'tib, ixcham dizayn va aniq o'lchash imkonini beradi.

• Birlamchi Supero'tkazuvchilar to'g'ridan-to'g'ri yadrodan o'tadi
• Ikkilamchi o'rash o'lchash uchun kichraytirilgan oqimni ta'minlaydi
• Himoya o'rni, hisoblagichlar va monitoring tizimlari uchun ishlatiladi

Yadro oqimi transformatorlarining ishlash printsipi

TCCT asosida ishlaydielektromagnit induksiya. Birlamchi o'tkazgich u orqali o'tadigan oqimga mutanosib magnit maydon hosil qiladi. Ushbu magnit maydon ikkilamchi o'rashda oqimni keltirib chiqaradi, keyinchalik uni yuqori kuchlanishga bevosita ta'sir qilmasdan asboblar bilan xavfsiz o'lchash mumkin.

Asosiy afzalliklari

• Yilni dizayn:Kommutator va panelli o'rnatishlarga osongina mos keladi.
• Yuqori aniqlik:Himoya o'rni va o'lchash asboblari uchun ishonchli o'lchovlar.
• Bardoshli:Sanoat muhitida uzoq muddatli foydalanish uchun mustahkam qurilish.
• Oson ta'mirlash:Oddiy qurilish tufayli minimal xizmat ko'rsatish talab etiladi.

O'rnatish masalalari

To'g'ri o'rnatish TCCTlarning optimal ishlashini ta'minlaydi. Asosiy omillarga quyidagilar kiradi:

1. O'lchov xatolarining oldini olish uchun asosiy o'tkazgich yadro orqali markazlashtirilganligiga ishonch hosil qiling.
2. To'g'ri o'qish uchun to'g'ri ikkilamchi simlarni va polaritni tekshiring.
3. Elektr xavfini oldini olish uchun tegishli izolyatsiya masofalarini saqlang.
4. Atrof-muhit sharoitlarini ko'rib chiqing: harorat, namlik va tebranish ishlashga ta'sir qilishi mumkin.

Muayyan o'rnatish qo'llanmalari va xavfsizlik bo'yicha tavsiyalar uchun Anqiang Power har bir TCCT modeli uchun batafsil qo'llanmalarni taqdim etadi.

Odatdagi ilovalar

• Sanoat va savdo ob'ektlarida energiyani hisobga olish
• Kommutatorlar va transformatorlar uchun joriy monitoring
• Substantsiyalarda himoya o'rni sxemalari
• Masofaviy monitoring uchun SCADA tizimlariga integratsiya

Umumiy muammolar va muammolarni bartaraf etish

Hatto yuqori sifatli TCCTlar ham operatsion muammolarga duch kelishi mumkin. Umumiy muammolarga quyidagilar kiradi:

• Noto'g'ri nisbat chiqishi:Ko'pincha ikkinchi darajali kabel xatolari yoki yadroni noto'g'ri tanlash natijasida yuzaga keladi.
• Haddan tashqari qizib ketish:Odatda ortiqcha asosiy oqim yoki yomon shamollatish tufayli.
• Magnit to'yinganlik:Yuqori oqim ilovalarida o'lchovlarni buzishi mumkin.
• Mexanik shikastlanish:Jismoniy zarbalar yoki tebranish yadro hizalanishiga ta'sir qilishi mumkin.

Muammolarni bartaraf etish odatda simlarni tekshirishni, izolyatsiyaning shikastlanishini tekshirishni va qurilmaning dastur uchun to'g'ri baholanganligini tasdiqlashni o'z ichiga oladi.

TSS

• Savol: TCCTlar AC va doimiy oqimlarni o'lchay oladimi?
  Javob: Yo'q, asosiy oqim transformatorlari faqat elektromagnit induksiyaga bog'liqligi sababli o'zgaruvchan tokni o'lchash uchun mo'ljallangan.
• Savol: Mening arizam uchun to'g'ri TCCTni qanday tanlash mumkin?
  Javob: Birlamchi joriy reytingni, aniqlik sinfini, izolyatsiya darajasini va atrof-muhit sharoitlarini ko'rib chiqing.
• Savol: Asosiy KTlar texnik xizmat ko'rsatmaydimi?
  Javob: Ular minimal texnik xizmat ko'rsatishni talab qiladi, asosan jismoniy shikastlanish va simlarning yaxlitligini tekshirish.
• Savol: Anqiang Power-ning TCCT-larini nimasi bilan farq qiladi?
  Javob: Anqiang Power nozik ishlab chiqarish, chidamlilik va murakkab o'rnatishlarni qo'llab-quvvatlashga urg'u beradi.

Yadro orqali oqim transformatorlari zamonaviy elektr tizimlarida ajralmas bo'lib, aniq o'lchash, himoya qilish va monitoring qilish imkoniyatlarini ta'minlaydi. Ularning printsiplari, o'rnatilishi va umumiy tashvishlarini tushunib, muhandislar barcha ilovalarda ishonchli ishlashni ta'minlashlari mumkin.
