Oqim transformatorli 40,5 kV podstantsiya o'chirgichi

Oqim transformatorli ZW7-40,5 40,5 KV podstantsiya o'chirgichi podstansiyalar, elektr stantsiyalari, sanoat ob'ektlari va shahar yoki qishloq elektr taqsimlash tarmoqlari uchun mo'ljallangan yuqori voltli tashqi vakuumli elektron to'xtatuvchidir. U o'rta va yuqori kuchlanishli elektr tizimlari uchun ishonchli almashtirish, himoya qilish, o'lchash va boshqarish funktsiyalarini ta'minlash uchun yuqori samarali vakuumli to'xtatuvchini o'rnatilgan oqim transformatorlari bilan birlashtiradi.

O'chirish to'xtatuvchisi vakuum to'xtatuvchisi joylashgan yuqori chinni izolyatoriga va mukammal mexanik kuch va izolyatsiya ishlashini ta'minlaydigan pastki chinni tayanch izolyatoriga ega. Tashqi oqim transformatorlari o'rnatish va texnik xizmat ko'rsatish operatsiyalarini soddalashtirgan holda to'g'ri oqim monitoringi va himoya muvofiqlashtirish imkonini beradi.

Uzoq muddatli ochiq havoda xizmat ko'rsatish uchun mo'ljallangan ushbu 40,5 kV vakuumli o'chirgich mukammal muhrlanish ko'rsatkichi, qarishga kuchli qarshilik, yuqori dielektrik quvvat va ajoyib atrof-muhitga moslashishni taklif etadi. Uning vakuumli uzilish texnologiyasi yong'in va portlash xavfini yo'qotib, uzoq elektr va mexanik xizmat muddatini ta'minlaydi.

33KV, 35KV va 40,5KV kuchlanish ko'rsatkichlarida mavjud bo'lgan ZW7 seriyali yuk oqimini almashtirish, ortiqcha yukdan himoya qilish, qisqa tutashuvni uzish va uzatish va tarqatish tarmoqlarida tizim izolyatsiyasi uchun keng qo'llaniladi.

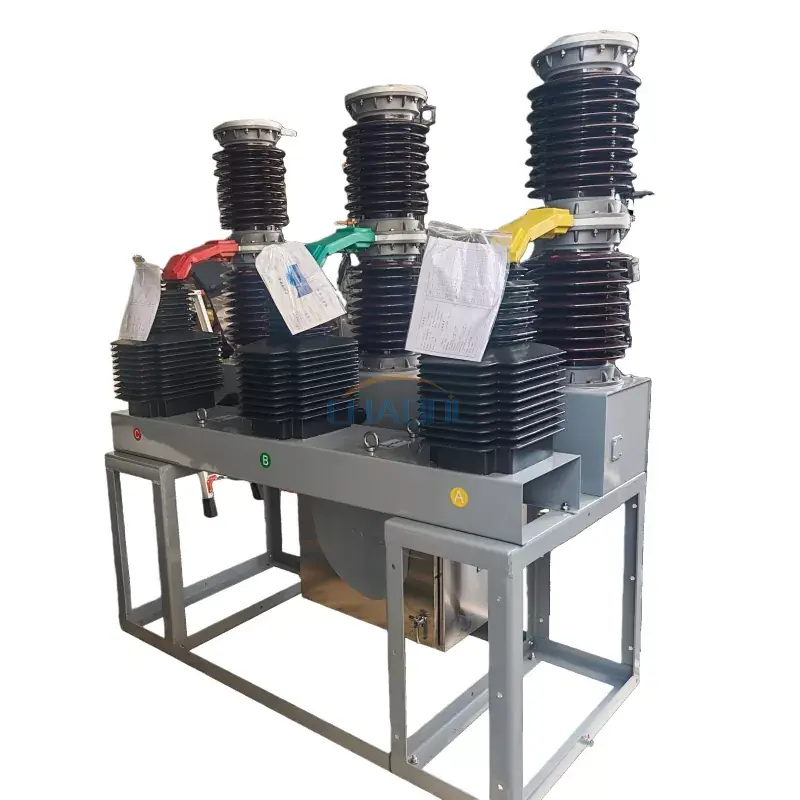

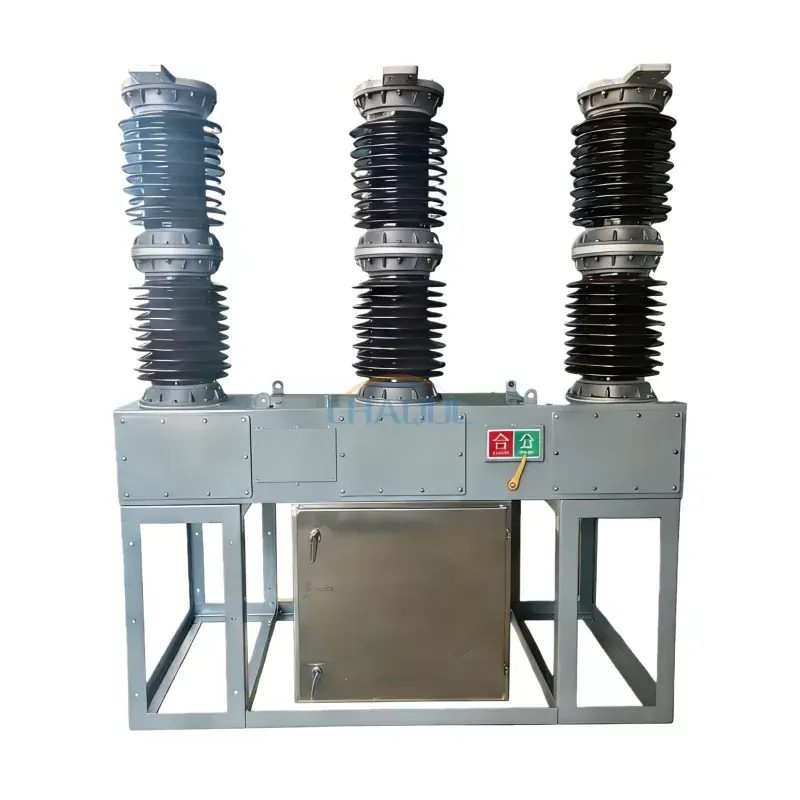

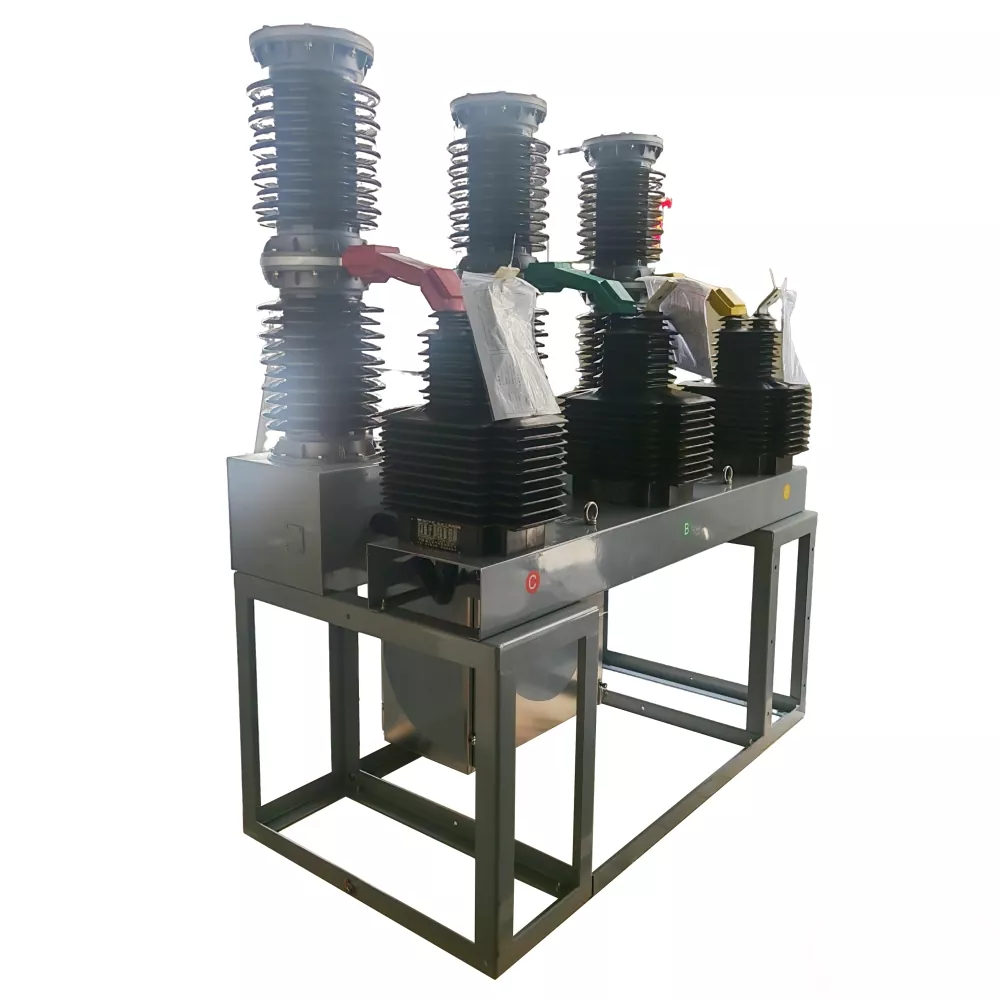

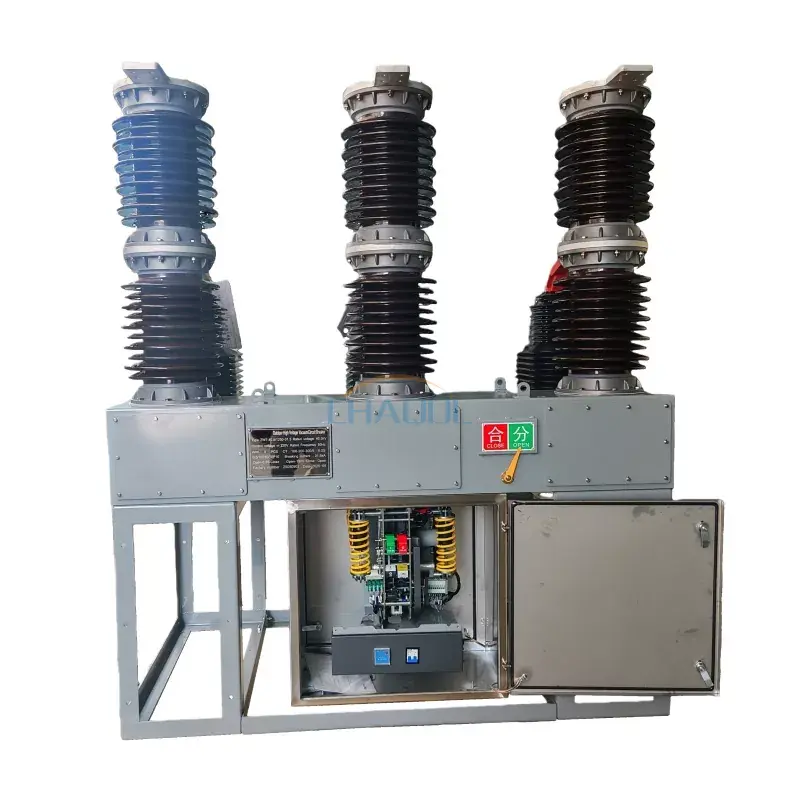

Mahsulotning tashqi ko'rinishi diagrammasi

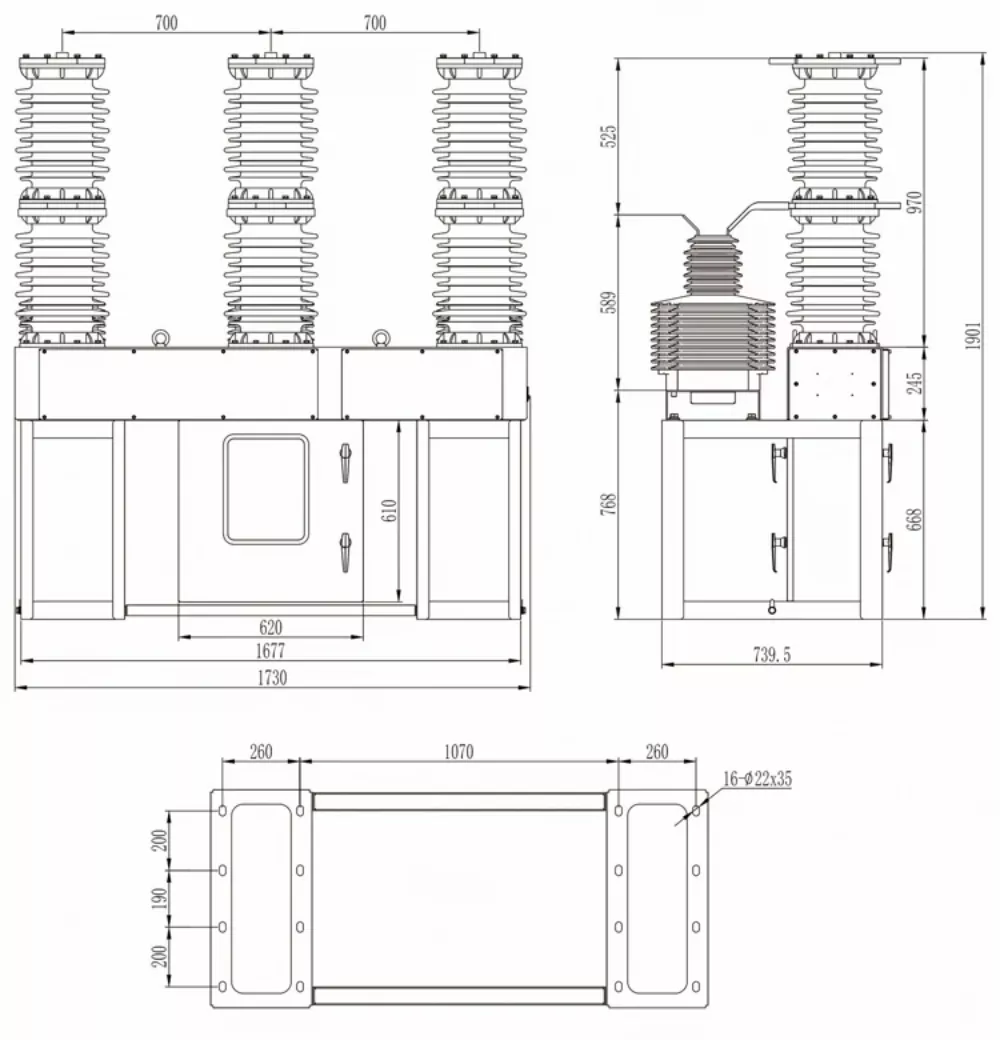

O'lchov chizish

Texnik parametrlar

Mahsulot xususiyatlari

• Ilg'or vakuumli uzilish texnologiyasi ishonchli yoy o'chirish va nosozlik izolyatsiyasini ta'minlaydi.
• Integratsiyalashgan oqim transformatorlari aniq o'lchash, monitoring va himoya funktsiyalarini ta'minlaydi.
• 33KV, 35KV va 40,5KV o'rta kuchlanishli va yuqori kuchlanishli tarqatish tizimlari uchun javob beradi.
• Yuqori quvvatli chinni izolyatorlari mukammal izolyatsiyalash ko'rsatkichlari va mexanik barqarorlikni ta'minlaydi.
• Muhrlangan vakuum to'xtatuvchisi dizayni uzoq xizmat muddati va minimal texnik talablarni ta'minlaydi.
• Qarish, namlik, ifloslanish va qattiq tashqi muhitga mukammal qarshilik.
• Moslashuvchan tizim integratsiyasi uchun qo'lda va motorli ishlashni qo'llab-quvvatlaydi.
• Mustaqil oqim transformatori tuzilishi tekshirish, kalibrlash, almashtirish va texnik xizmat ko'rsatishni osonlashtiradi.
• 31,5KA gacha bo'lgan yuqori qisqa tutashuvni uzish qobiliyati energiya tizimining ishonchli himoyasini ta'minlaydi.
• Yog 'yo'q, portlash xavfi yo'q va ekologik xavfsiz ishlash.

Ilovalar

Oqim transformatorli 40,5 kV podstantsiya o'chirgichi ishonchli kommutatsiya, himoya qilish va boshqarish funktsiyalarini talab qiladigan o'rta kuchlanishli va yuqori kuchlanishli energiya tizimlarida keng qo'llaniladi.

• Elektr podstansiyalari
• Elektr uzatish va taqsimlash tarmoqlari
• Kommunal tarmoqlar loyihalari
• Gidroelektr stansiyalari
• Issiqlik elektr stansiyalari
• Shamol energiyasini ishlab chiqarish tizimlari
• Quyosh energiyasi loyihalari
• Kon-metallurgiya korxonalari
• Sanoat ishlab chiqarish korxonalari
• Temir yo'l va transport elektr ta'minoti tizimlari
• Shahar va qishloq elektr taqsimlash tarmoqlari

Texnik afzalliklari

An'anaviy moyli o'chirgichlar va SF6 o'chirgichlar bilan solishtirganda, ZW7-40.5 tashqi vakuumli o'chirgich yuqori operatsion ishonchlilik, qisqartirilgan texnik talablar va uzoqroq xizmat muddatini taklif qiladi. Vakuum to'xtatuvchisi muhrlangan vakuum kamerasi ichidagi yoylarni samarali tarzda o'chiradi, kontakt eroziyasini minimallashtiradi va kommutatsiya ish faoliyatini yaxshilaydi.

Integratsiyalashgan oqim transformatori dizayni aniq o'rni himoyasi, nosozliklar monitoringi, oqim o'lchovi va tizimni avtomatlashtirishni qo'llab-quvvatlaydi, bu uni zamonaviy aqlli tarmoq va quvvat taqsimlash ilovalari uchun ideal echimga aylantiradi.

Zo'r dielektrik quvvati, yuqori mexanik chidamliligi va qiyin ekologik sharoitlarda barqaror ishlashi bilan 40,5 kV vakuumli o'chirgich butun dunyo bo'ylab kommunal kompaniyalar, EPC pudratchilari va elektr infratuzilma loyihalari uchun afzal qilingan tanlovdir.

Tez-tez so'raladigan savollar

40,5KV vakuumli o'chirgich nima uchun ishlatiladi?

40,5 KV vakuumli o'chirgich podstansiyalar va elektr taqsimlash tarmoqlarida yuk oqimlari, ortiqcha yuk oqimlari va qisqa tutashuvdagi noto'g'ri oqimlarni to'xtatish orqali o'rta kuchlanishli va yuqori kuchlanishli energiya tizimlarini himoya qilish va boshqarish uchun ishlatiladi.

Nima uchun oqim transformatori elektron to'sar bilan birlashtirilgan?

Integratsiyalashgan oqim transformatori to'g'ri oqim o'lchash, himoya o'rni kiritish, nosozliklar monitoringi va avtomatlashtirishni boshqarish funktsiyalarini ta'minlaydi, umumiy tizim xavfsizligi va ish samaradorligini oshiradi.

Vakuumli o'chirgichlarning afzalliklari qanday?

Vakuumli o'chirgichlar an'anaviy texnologiyalar bilan solishtirganda tez yoyni yo'q qilish, uzoq xizmat muddati, past texnik talablar, yuqori ishonchlilik, atrof-muhitga zarar etkazmaslik va yuqori elektr ko'rsatkichlarini ta'minlaydi.

ZW7-40.5 elektron to'xtatuvchisi ochiq havoda o'rnatilishi mumkinmi?

Ha. ZW7-40.5 tashqi makon vakuum to'xtatuvchisi maxsus tashqi makon uchun mo'ljallangan va haroratning o'zgarishi, namlik va ifloslanish kabi turli xil muhit sharoitlariga bardosh bera oladi.

Qaysi sohalar odatda 40,5 kV podstansiya o'chirgichlardan foydalanadi?

Ushbu o'chirgichlar kommunal xizmatlarda, podstansiyalarda, elektr ishlab chiqarish zavodlarida, qayta tiklanadigan energiya loyihalarida, tog'-kon sanoatida, sanoat ob'ektlarida, transport infratuzilmasida va keng ko'lamli elektr taqsimlash tizimlarida keng qo'llaniladi.
